НАВЕСНЫЕ СИСТЕМЫ ТРАКТОРА Т-130М





Силовые гидроцилиндры двустороннего действия трактора Т-130М



Силовые гидроцилиндры двустороннего действия (рис. 112) шарнирно связаны с нижней осью механизма навески, а их штоки соединены с подъемными рычагами. К гильзе 10 гидроцилиндра приварена нижняя крышка 13, а верхняя 5 присоединена к фланцу гильзы болтами. В отверстие верхней крышки входит шток 9, на котором закреплен поршень 11. Уплотнение штока в крышке и поршня в гильзе осуществляется резиновыми кольцами круглого сечения с защитными шайбами. Чтобы пыль и грязь не проникали в уплотнения штока, в расточку верхней крышки установлен резиновый воротник-чистик 6.

В верхней крышке имеются отверстия и штуцер для подсоединения рукавов высокого давления.

Рабочая жидкость к нижней полости гидроцилиндра поступает по маслопроводу 2, установленному между верхней и нижней крышками. В маслопроводе имеется замедлительное устройство 3. При подъеме орудия поток жидкости сдвигает клапан к торцу маслопровода, и жидкость проходит как через центральное отверстие, так и по кольцевому каналу между клапаном и расточкой в крышке. При опускании орудия жидкость, вытесняемая из нижней полости, прижимает клапан к торцу расточки и проходит лишь через центральное дроссельное отверстие. В результате орудие плавно опускается.

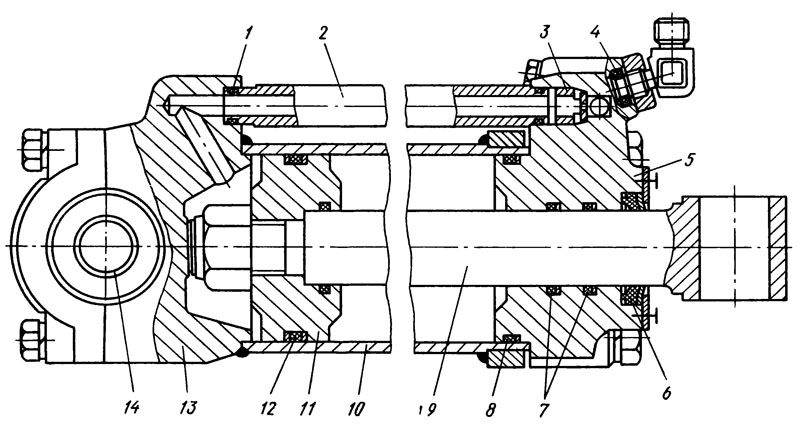

Рис. 112. Гидроцилиндры задней навесной системы:
1, 4, 7, 8, 12—уплотнения, 2—маслопровод, 3—замедлительное устройство, 5—верхняя крышка, 6—воротник-
чистик, 9—шток, 10—гильза, 11—поршень, 13 -нижняя крышка, 14 — втулка.
