Передняя навесная система. Эта система служит для подсоединения
орудий, монтируемых на специальной раме, шарнирно закрепленной,
как правило, на цапфах, приваренных к рамам тележек гусениц. Она
состоит из опорного устройства (силовых маслобаков с шаровыми
цапфами для силовых гидроцилиндров) и двух гидроцилиндров.
Силовые гидроцилиндры двустороннего действия с внутренним
диаметром 100 мм.

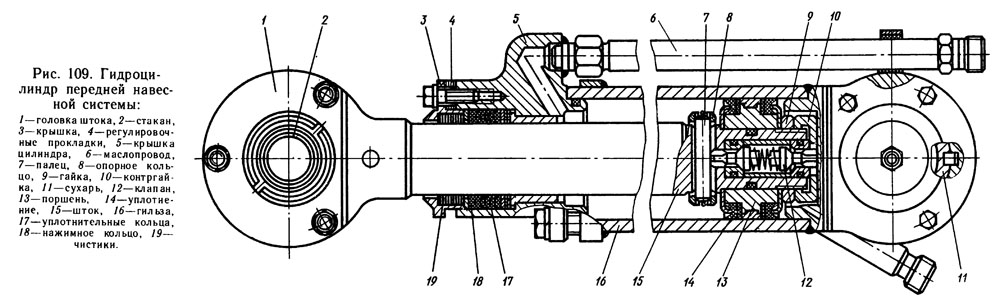

Сверху к гильзе гидроцилиндра 16 (рис. 109) приварена верхняя
крышка, а к низу — фланец, в который ввертывают болты,
притягивающие нижнюю крышку 5 к торцу гильзы.
Внутри гильзы находится поршень 13, закрепленный на штоке 15
гайкой 9 и контргайкой 10. На поршень запрессовано бронзовое
кольцо, а в проточки вставлены резиновые уплотнительные манжеты
14.
Чтобы в гидравлической системе при подъеме .или принудительном
опускании не развивалось давление выше, чем это нужно для
управления навесным орудием, в штоках цилиндров смонтировано
специальное гидромеханическое устройство. В центральное
отверстие штока запрессованы две втулки с седлами для конусных
запорных клапанов 12у имеющих цилиндрические хвостовики с
продольными пазами.
При движении поршня вверх нижний клапан под давлением жидкости
отодвигается от седла, а верхний прижимается к нему. Как только
выступающий хвостовик верхнего клапана упрется в торец верхней
крышки, он отойдет от седла и подъем орудия прекратится, а
жидкость будет перетекать под давлением из
одной полости цилиндра в другую, сохраняя в нижней полости
цилиндра давление, необходимое для удержания орудия в крайнем
верхнем положении.
Точно так же работает клапан и при опускании орудия, с той лишь
разницей, что хвостовик нижнего клапана упирается в палец 7,
установленный в поперечном сверлении штока. Перемещение штифта в
отверстии, а следовательно, и клапана происходит при
соприкосновении опорного кольца 8 с торцом нижней крышки.
В центральное отверстие нижней крышки запрессована бронзовая
втулка, в которой перемещается шток. Уплотнительные шевронные
манжеты 17 прижимаются крышкой
3 к опорному торцу втулки через стальное фигурное пружинное
кольцо, обеспечивающее необходимое поджатие уплотнения к штоку
по мере износа. Поджимают уплотнение (при необходимости)
прокладками 4У установленными между торцами стакана и нижней
крышкой. В расточке стакана уложены пластины-чистики 19,
предохраняющие уплотнения от пыли и грязи.
Рабочая жидкость в верхнюю полость гидроцилиндра подается через
сверление в верхней крышке, а в нижнюю — через металлический
маслопровод 6 и сверление в крышке.
В верхнюю, крышку вставлены два сухаря 11 со сферической
внутренней поверхностью. От проворачивания сухари стопорятся
шпонками, а в осевом направлении фиксируются крышками.
Гидроцилиндр установлен на сферических цапфах силовых гидробаков
с помощью сухарей.
Со штоком соединена головка 1, в которой смонтированы сухарь и
сферическая втулка 2 с отверстием. В отверстие входит палец,
связывающий гидроцилиндр с подъемной рамой навесного орудия.
Благодаря сферическим шарнирам гидроцилиндр может перемещаться
на некоторый угол.
