Электрооборудование, выполненное по однопроводной схеме с номинальным
напряжением в сети 12В (более позднего выпуска 24 В и генератором
123701), предназначено для освещения, запуска пускового двигателя,
вентиляции и обогрева кабины, приведения в действие предпускового
обогревателя, стеклоочистителей передних и задних стекол кабины,
звуковой сигнализации. Оно состоит из источников электрической энергии
[аккумуляторной батареи 23 (рис. 96), генератора 8 с выпрямителем,
магнето 4] и ее потребителей (электрического стартера пускового
двигателя 6у звукового сигнала, вентилятора кабины с электродвигателем
29у фар 7, 9 и др.), коммутационных устройств, вспомогательных
приборов,, контрольно-измерительной аппаратуры и электропроводки.
К коммутационным устройствам относятся включатели передних и задних
фар кабины, зажигания, массы 22, вентилятора кабины, сигнала, два
переключателя 37 стеклоочистителей, плафона и подсветки щитка приборов,
штепсельная розетка для подключения освещения и сигнализации прицепных
машин.
Вспомогательные приборы (блоки предохранителей и пр.) обеспечивают
нормальную работу электрооборудования и защиту электрических цепей от
короткого замыкания.
Контрольно-измерительная аппаратура включает в себя амперметр и фонари
контрольных ламп.
Электропроводка выполнена из проводов типа ПГВА с полихлорвиниловой
изоляцией. Роль второго провода выполняет корпус трактора — «масса». Для
удобства монтажа провода пронумерованы.

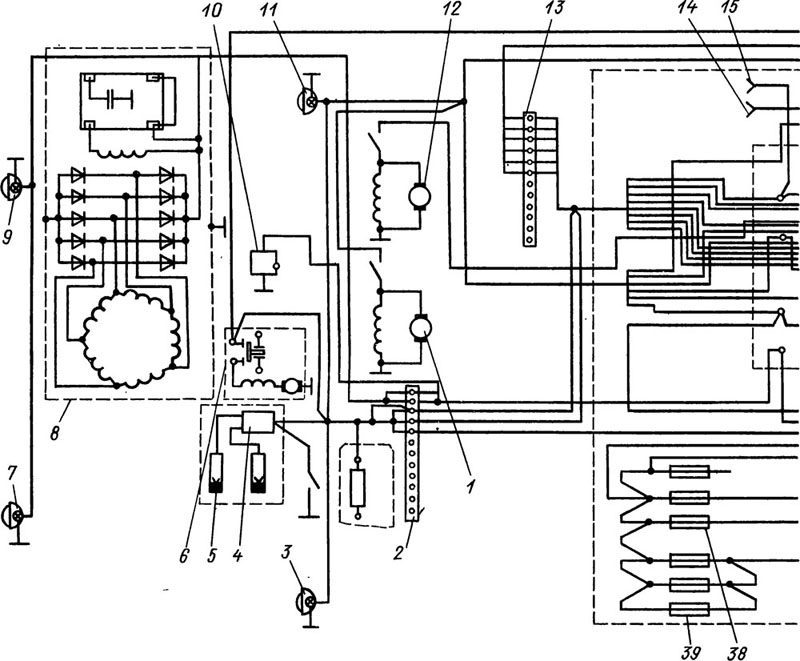

Рис. 96. Схема электрооборудования:
1, 12 и 28—электродвигатель МЭ-5-Е 12 Вт
стеклоочистителей, 2, 13—панель соединительная ПС 12, 3, 11, 26, 30—фара
ФГ-304Д с лампой А12-32, 4—магнето М149, 5—свеча М-8Г, 6—стартер
СТ-230Е, 7, 9—фара ФГ-304 с лампой А12-32, 8—генератор 15.3701,
10—датчик температуры водыТМ100-В, 14, 15—штепсельная розетка 47К,
16—колодка зажимов, 17—включатель 4602.3710 вентилятора кабины,
10—фонарь контрольной лампы ПД-20Д (зеленый) с лампой А12-1, 19—фонарь
контрольной лампы ПД-20Е (рубиновый) с рампой А12-1, 20— включатель
4602.3710 передних и задних фар и магнето, 21 — патрон ламп ПП 1-200 с
лампой А12-1, 22—включатель массы ВК 3186, 23--аккумуляторная батарея
6СТ-75ТМС, 24— включатель ВК 403 блокировки коробки передач, 25—датчик
аварийного давления ММ 111А системы смазывания трансмиссии, 27—сигнал
С56-Г, 29—электродвигатель МЭ-22 вентилятора кабины, 31 — плафон ПК-201,
32—штепсельная розетка ПС-300А-100, 33—приемник указателя температуры
воды УК-133, 34—амперметр АП-200, 35 — включатель’ ВК-317А2 стартера
пускового двигателя, 36—включатель ВК322 сигнала, 37—переключатель типа
5102.3709 плафона и подсветки приборов, 38—блок предохранителей ПР12-Е,
35- блок предохранителей ПР 12-Д2.
