Регулировка натяжения ремней вентилятора
системы охлаждения двигателя трактора Т-130М
Для натяжения ремней вентилятора

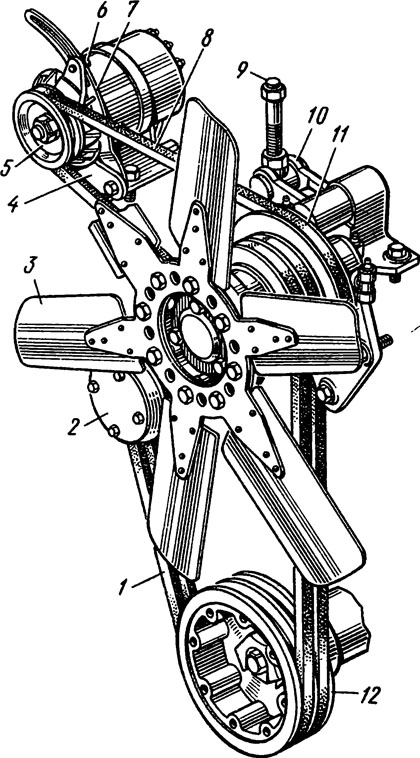

нужно отпустить контргайку регулировочного винта 9 (см. рис. 15)
и вращать винт до тех пор, пока прогиб ремня (при нажатии с
усилием 40 Н) не будет достигать 8—14 мм. Необходимо помнить,
что слабо натянутые ремни вентилятора при работе будут бить о
шкивы и сильно изнашиваться, вызовут буксование, при котором
произойдет перегрев двигателя. Слишком сильно натянутые ремни
приведут к большим усилиям в подшипниках и напряжению в ремнях.
При вращении винта 9 по часовой стрелке двуплечий рычаг и
натяжной ролик 2 поворачиваются также по часовой стрелке,
увеличивая натяжение ремней. После натяжения ремней следует
надежно затянуть контргайку винта и отрегулировать натяжение
ремня генератора, повернув генератор на кронштейне. Ремень
генератора должен прогибаться на 10—15 мм при нажатии на него с
усилием 40 Н (4 кгс).
