Регулировка зазора в клапанах и в
механизме декомпрессора двигателя трактора Т-130М
Регулировка зазора в клапанах и в механизме
декомпрессора (рис. 11). Поворачивают коленчатый вал дизеля так,
чтобы поршень регулируемых клапанов был установлен в в. м. т. на
такте сжатия (при этом оба клапана должны быть закрыты). Рычаг
декомпрессора устанавливают в рабочее положение. После этого
ослабляют контргайку 4 регулировочного винта 5 коромысла 6 и,
отвинчивая или завинчивая винт, устанавливают зазор 0,3 мм между
коромыслом и стержнями впускного
и выпускного клапанов. Затем его проверяют
щупом, затягивают контргайку 4У после чего проверяют зазор еще
раз.
Далее ослабляют контргайку 2 регулировочного наконечника 3
штанги 1 декомпрессора. Отвинчивая или завинчивая наконечник
штанги, устанавливают между штангой декомпрессора и коромыслом 6
впускного клапана зазор 0,45—1 мм. Затянув контргайку 2, еще раз
проверяют зазор.

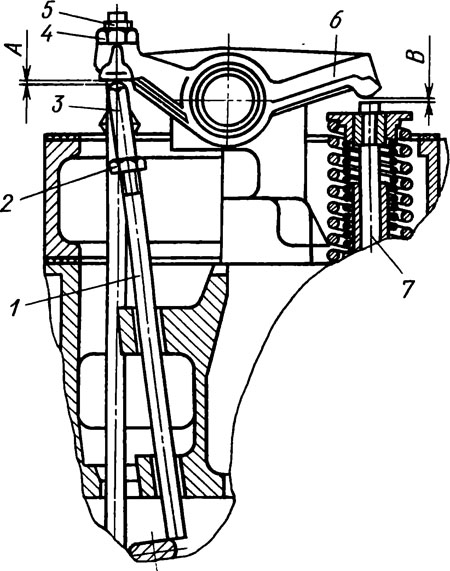

Рис. 11. Регулировка зазоров в клапанном механизме:
1 — штанга декомпрессора, 2, 4—контргайка, 3— наконечник штанги
декомпрессора, 5—регулировочный винт, 6— коромысло, 7—клапан; А—зазор
0,45—1,0 мм, В—зазор 0,3 мм.
Возможные неисправности механизма газораспределения и способы
их устранения. Если прослушивается стук клапанов, значит
увеличен зазор между коромыслом и стержнем клапана.
Устраняют эту неисправность, регулируя указанный зазор.
Из-за осмоления выхлопного тракта вследствие продолжительной
работы двигателя на малых холостых оборотах при температуре
охлаждающей жидкости ниже 343 К ( + 70° С) изгибаются штанги
толкателей. Для устранения этой неисправности необходимо вынуть
штанги толкателей и выправить их или заменить новыми, а также «расходить»
зависшие клапаны, смачивая их теплым керосином. После этого
регулируют зазоры в клапанах, запускают двигатель и дают ему
проработать под нагрузкой до выгорания смолистых отложений,
закрыв двигатель теплым чехлом для поддержания температуры воды
в пределах 353—363 К (80—90°С). При эксплуатации трактора
необходимо поддерживать температуру воды не ниже 343 К (70°С). |
