ШАССИ "БЕЛАРУС" Ш-406. Руководство по эксплуатации 406-0000010 РЭ







Содержание

  1. Описание и работа шасси 9

    1. Назначение 9

    2. Технические характеристики 11

    3. Состав шасси 14

    4. Устройство и работа 14

    5. Средства измерения, инструмент и принадлежности 23

    6. 6 Маркировка 24

    7. Упаковка 24

  2. Описание и работа составных частей шасси 25

    1. Органы управления шасси 25

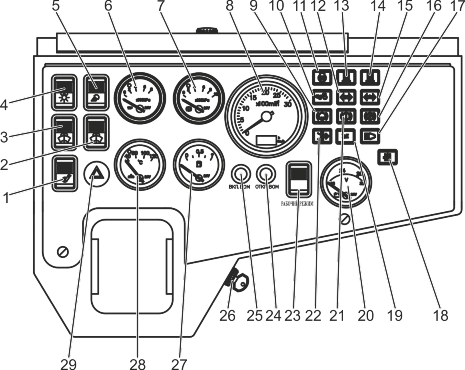

      1. Передний щиток приборов 31

      2. Дополнительные щитки приборов 34

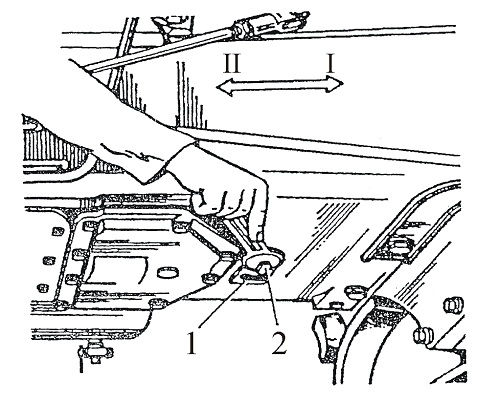

    2. Изменение режима работы заднего ВОМ 34

      1. Включение независимого или синхронного привода 34

      2. Переключение двухскоростного независимого ВОМ 34

    3. Изменение положения рулевого колеса и угла наклона рулевой колонки 36

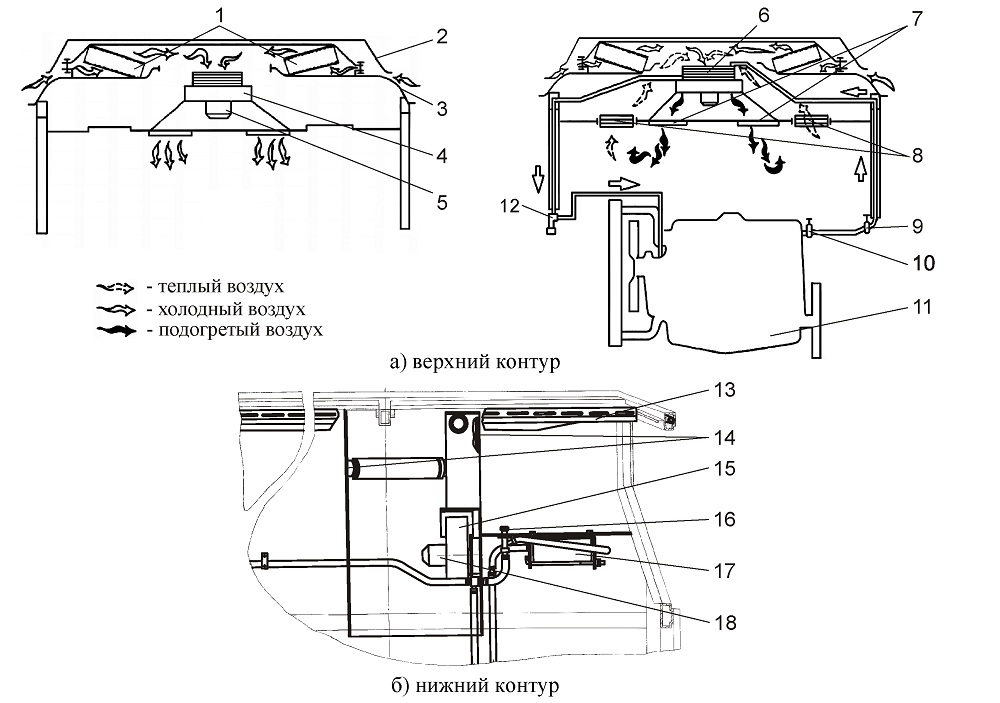

    4. Управление системой вентиляции и отопления кабины 36

      1. Верхний контур системы вентиляции и отопления 36

      2. Нижний контур системы вентиляции и отопления 38

    5. Блокировка заднего навесного устройства в транспортном положении 38

    6. Блокировка рессор 40

  3. Использование по назначению 42

    1. Эксплуатационные ограничения 42

    2. Подготовка шасси к использованию 43

      1. еры безопасности при подготовке шасси к использованию 43

      2. Требования пожарной безопасности 44

      3. Правила и порядок заправки шасси РЖ 45

        1. Заправка системы питания топливом и удаление воздуха из системы 45

        2. Заправка системы смазки двигателя 45

        3. Заправка системы охлаждения двигателя 46

        4. Заправка трансмиссии 46

        5. Заправка гидросистемы 46

        6. Заправка привода управления сцеплением 46

      1. Проверка технического состояния 47

      2. Обкатка шасси 47

      3. Подготовка двигателя к пуску 48

    1. Использование шасси 49

      1. Требования безопасности при работе шасси 49

      2. Пуск двигателя 50

      3. Трогание с места и движение шасси 51

      4. Остановка шасси 51

      5. Остановка двигателя 52

      6. Особенности эксплуатации шасси в зимних условиях 52

      7. онтаж рабочего оборудования на шасси 54

        1. Общие указания 54

        2. Монтаж рабочего оборудование на переднее навесное устройство 58

        3. Монтаж рабочего оборудования на боковое навесное устройство 58

        4. Монтаж рабочего оборудования на заднее навесное устройство 58

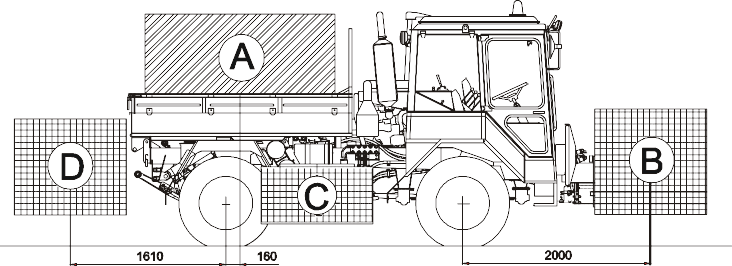

        5. Обеспечение устойчивости шасси при работе с навесным оборудо-ванием 60

        6. Регулировка механизмов задней навески для рабочего и транс-портного положений 60

        7. Управление механизмами навески с использованием распредели-

          теля 62

        8. Особенности работы шасси с оборудованием, требующим привод

          от заднего или переднего ВОМ 63

        9. Рекомендации по работе шасси с использованием ходоуменьшителя 64

3.3.8 Возможные неисправности и методы их устранения 67

  1. Техническое обслуживание 80

    1. Техническое обслуживание шасси 80

      1. зания по организации ТО 80

      2. иды ТО и их периодичность 80

      3. Перечень ГСМ и общие указания по проведению смазачно-заправочных работ 80

      4. Общие указания по смазке (замене масел) 86

      5. еры безопасности 86

      6. Техническое обслуживание по окончании обкатки (после 30 ч рабо-

        ты двигателя) 88

      7. Перечень операций, выполняемых при ТО шасси 89

      8. Техническое обслуживание, не совпадающее со сроками проведения

        ТО-1,ТО-2 и ТО-3 (через 2000 ч) 94

      9. зонное техническое обслуживание 94

        4.2 Техническое обслуживание составных частей шасси 96

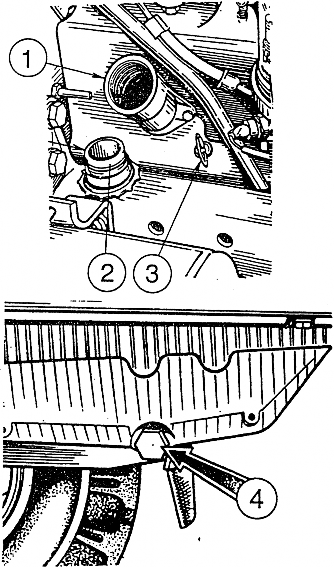

        4.2.1 Проверка уровня масла в картере двигателя 96

            1. Проверка уровня ОЖ в системе охлаждения двигателя, порядок за-правки и слива 96

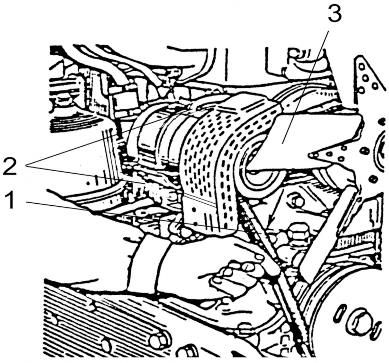

            2. Проверка натяжения ремня генератора 98

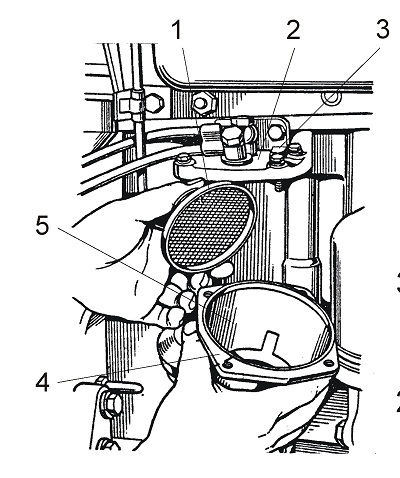

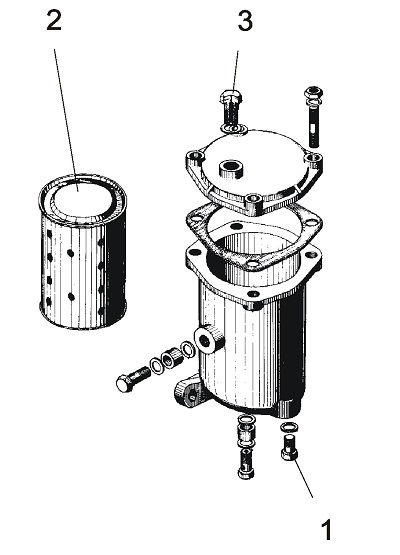

            1. Промывка фильтра предварительной очистки масла 98

            2. Обслуживание турбокомпрессора 98

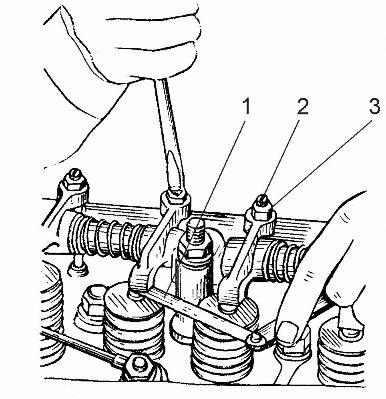

            3. Проверка зазора между клапанами и коромыслами 99

            4. Проверка затяжки болтов крепления головки блока цилиндров 101

            5. Слив отстоя и замена фильтрующего элемента фильтра тонкой очистки топлива 103

            6. лив отстоя и промывка фильтра грубой очистки топлива 103

            7. Удаление воздуха из системы питания топливом 104

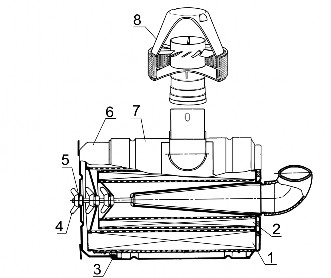

            8. Техническое обслуживание воздухоочистителя 104

              1. Техническое обслуживание воздухоочистителя для двигателя Д-245.2 104

              2. Техническое обслуживание воздухоочистителя для двигателя Д-245.2S2 107

            9. Обслуживание и промывка системы охлаждения 108

            10. Проверка форсунок на давление, начала впрыска и качество распы-

              ла топлива 109

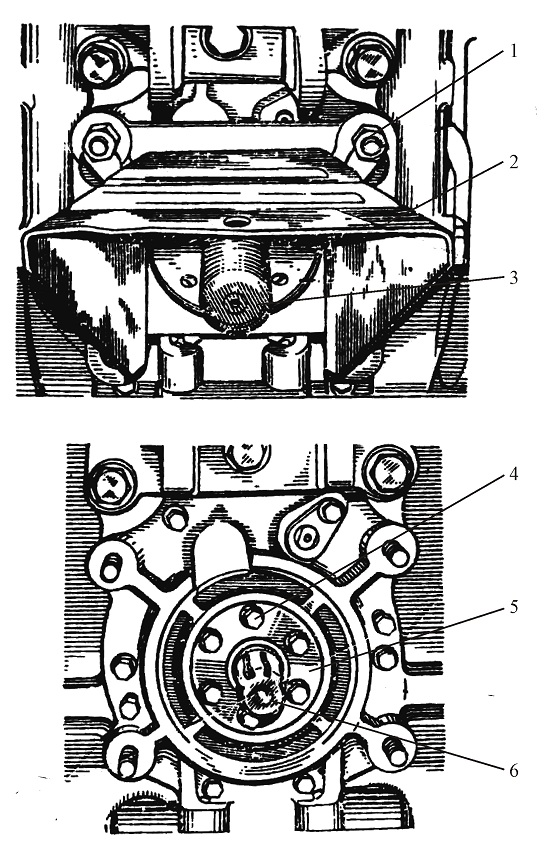

            11. Проверка угла начала впрыска топлива насосом на двигателе 110

            12. Регулировка давления масла в системе смазки 112

            13. Обслуживание привода управления сцеплением 112

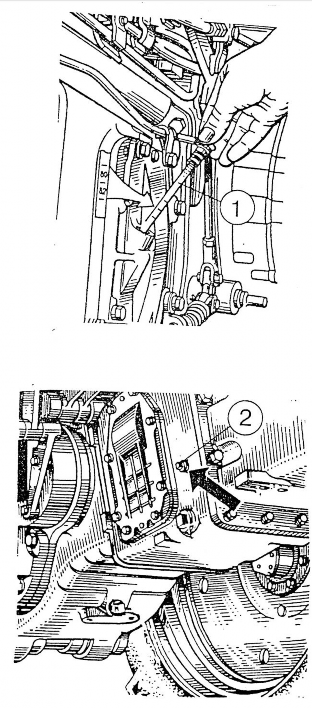

            14. Проверка уровня масла в трансмиссии 115

            15. Методика проведения основных смазочно-заправочных работ 117

              1. Общие указания 117

              2. аправка и замена РЖ в баке гидросистемы 117

              3. амена масла в системе смазки двигателя 119

              4. амена масла в трансмиссии 121

            1. Регулировка привода управления тормозами (дисковые, на ведущих шестернях конечных передач) 123

            2. Техническое обслуживание колодочных, барабанных тормозов 123

              1. Общие указания 123

              2. Регулировка тормозов колес 124

                1. Текущая регулировка 124

                2. Полная регулировка 126

                3. Прокачка тормозной системы 126

            1. Регулировка подшипников переднего ведущего моста 129

            2. Регулировка привода управления раздаточной коробкой 131

            3. Регулировка карданного привода ПВМ 131

            4. Замена фильтрующего элемента фильтра насоса рулевого управления 132

            5. Замена фильтрующего элемента в фильтре гидропривода рулевого управления 134

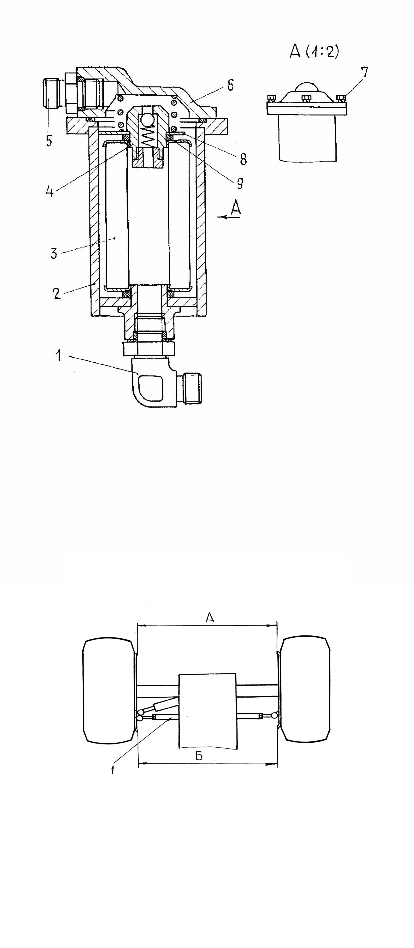

            6. Проверка и регулировка сходимости передних колес 134

            7. Проверка и регулировка регулятора давления пневмосистемы 136

            8. Промывка фильтра регулятора давления пневмосистемы 139

            9. лив конденсата из ресивера 139

            10. Накачивание шин воздухом 139

            11. Замена фильтроэлемента сливного фильтра бака гидросистемы 140

            12. Порядок обслуживания электрооборудования 140

              1. Общие указания 140

              2. Обслуживание и проверка аккумуляторных батарей 140

              3. Техническое обслуживание генератора 142

              4. Техническое обслуживание сборочных единиц системы пуска

        двигателя 142

            1. Обслуживание стеклоомывателя 143

            2. Техническое обслуживание системы вентиляции и отопления 143

  2. Хранение 146

    1. Общие положения 146

    2. Правила межсменного хранения 146

    3. Правила кратковременного хранения 146

    4. Правила длительного хранения 147

    5. Техническое обслуживание в период хранения 149

  3. Транспортирование 150

    1. Общие указания 150

    2. Буксировка шасси при не работающем двигателе 150

Приложение А (справочное) – Электрооборудование 155

Руководство по эксплуатации предназначено для изучения устройства, пра-вил эксплуатации и технического обслуживания шасси "Беларус" Ш-406 (далее -шасси).

При работе с различными дорожными машинами (оборудованиями) наве-шиваемыми на шасси, необходимо руководствоваться эксплуатационной доку-ментацией на эти машины (оборудования).

К работе на шасси допускаются лица, изучившие настоящее руководство, правила техники безопасности и имеющие удостоверение на право управления трактором.

В связи с постоянным совершенствованием шасси возможны изменения в конструкции отдельных сборочных единиц, не влияющие на правила эксплуатации, которые не отражены в настоящем руководстве.

Принятые в тексте сокращения: АКБ -аккумуляторная батарея;

БФЭ -бумажный фильтрующий элемент ВОМ -вал отбора мощности;

ВМТ -верхняя мертвая точка поршня двигателя; ГСМ -горюче-смазочные материалы;

ЕТО -ежесменное техническое обслуживание;

ЗИП -запасные части, инструмент и принадлежности; КП -коробка передач;

ПВМ -передний ведущий мост; ОЖ -охлаждающая жидкость; РЖ -рабочая жидкость;

СТО -сезонное техническое обслуживание; ТО -техническое обслуживание;

ТО-1 -техническое обслуживание №1; ТО-2 -техническое обслуживание №2; ТО-3 -техническое обслуживание №3;

ЭПФ – Электрофакельный подогреватель.

  1. Описание и работа шасси


    1. Назначение


      Шасси "БЕЛАРУС" Ш-406 предназначено для использования в семействе дорожных машин в качестве мобильного энергонасыщенного носителя оборудо-вания по содержанию и ремонту автомобильных дорог.

      Шасси приспособлено для работы с оборудованием отечественных и зарубежных производителей.

      Шасси “БЕЛАРУС” Ш-406 может поставляться в следующих комплектаци-ях (рисунок 1.1):

      • Ш-406 без грузовой платформы, с боковой плитой, с дисковыми трак-торными тормозами, с сельскохозяйственными шинами, с двигателем Д-245.2;

      • Ш-406-01 с грузовой платформой, с боковой плитой, с дисковыми трак-торными тормозами, с сельскохозяйственными шинами, с двигателем Д-245.2;

      • Ш-406-05 – без грузовой платформы, без боковой плиты, с колесными тормозами автомобильного типа, с автомобильными шинами, с двигателем Д-245.2S2;

      • Ш-406-06 с грузовой платформой, без боковой плиты, с колесными тор-мозами автомобильного типа, с автомобильными шинами, с двигателем Д-245.2S2;



      а) Ш-406 без грузовой платформы, с боковой плитой, с дисковыми тракторными тормозами, с с/х шинами, с двигателем Д-245.2



      б) Ш-406-01 с грузовой платформой, с боковой плитой, с дисковыми тракторными тормозами, с с/х шинами, с двигателем Д-245.2

      Рисунок 1.1 – Комплектация шасси Ш-406, лист 1



      в) Ш-406-05 – без грузовой платформы, без боковой плиты, с колесными тормозами ав-томобильного типа, с автомобильными шинами, с двигателем Д-245.2S2




      г) Ш-406-06 с грузовой платформой, без боковой плиты, с колесными тормозами ав-томобильного типа, с автомобильными шинами, с двигателем Д-245.2S2


      Рисунок 1.1 – Комплектация шасси Ш-406, лист 2

    2. Технические характеристики


Основные параметры и технические характеристики шасси приведены в таблице 1.1.

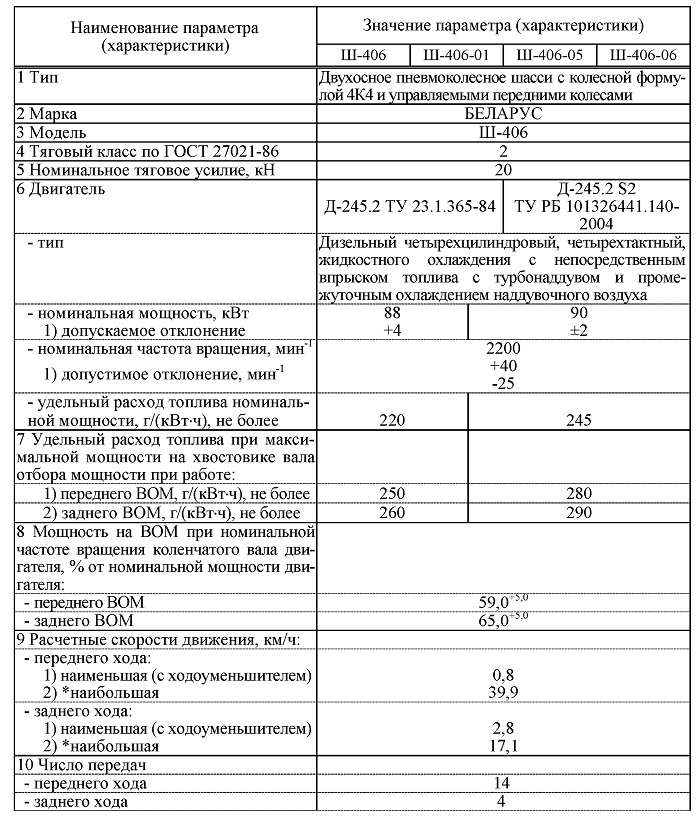

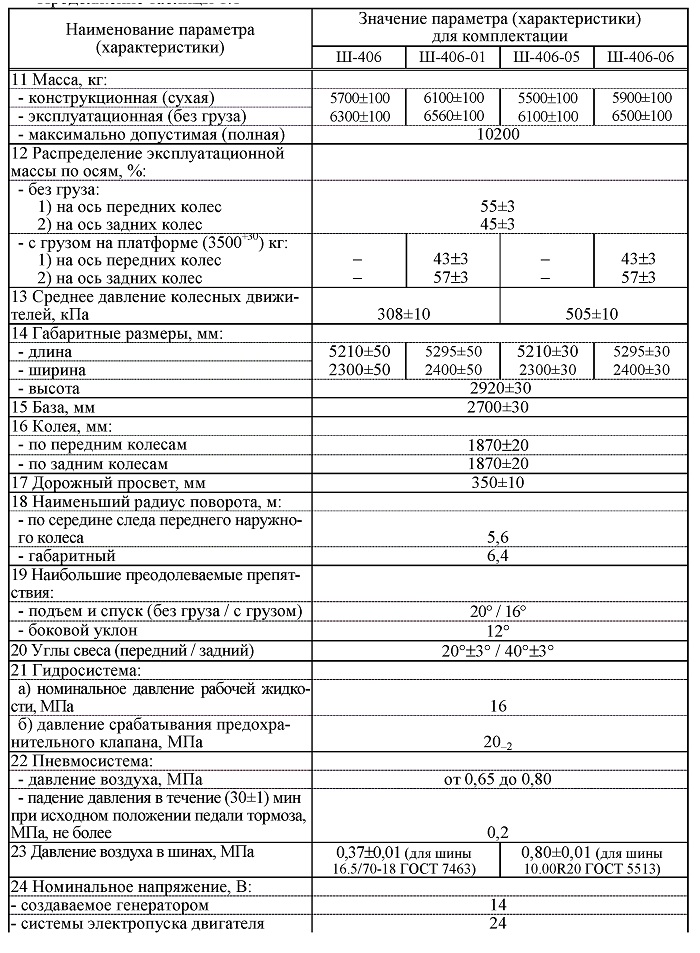

Таблица 1.1 Основные параметры и технические характеристики











  1. Наименование параметра (характеристики)

    Значение параметра (характеристики) для комплектации

    Ш-406

    Ш-406-01

    Ш-406-05

    Ш-406-06

    29 Трудоемкость:


    0,5

    -средняя оперативная ежесменного тех-

    нического обслуживания, чел.-ч, не более

    -удельная суммарная оперативная

    трудоемкость технического обслу-

    живания, чел.-ч/ч, не более

    0,03

    30 Средняя наработка на отказ II и III групп сложности, ч, не менее

    500

    31 Срок службы при средней годовой наработке, лет, не менее

    10

    * Максимально допустимая скорость при эксплуатации шасси с установленным на него специальным оборудованием должна быть не более 25 км/ч.


    Максимальное полные среднеквадратичные корректированные значения виброускарений – 1,21 м/с2 (локальная вибрация на рулевом колесе) и 0,59 м/с2 (общая вибрация).

      1. Состав шасси


        Шасси состоит из сборочных единиц обеспечивающих тяговые качества и управление шасси: рамы, двигателя с системами, трансмиссии, рулевого гидрообъемного управления передних колес, привода рабочего оборудования с навесными устройствами, ходовой части на пневматических колесах с подрессоренным передним мостом, гидросистемы, пневмосистемы и электрооборудования.

      2. Устройство и работа


        Шасси (рисунок 1.2) представляет собой самоходный четырехколесный полноприводный агрегат с двухместной кабиной.

        На раме шасси установлен дизельный, четырехцилиндровый, четырехтактный, жидкостного охлаждения двигатель с непосредственным впрыском топлива, турбонаддувом и охлаждением наддувочного воздуха, системами питания, смазки, охлаждения и пуска.

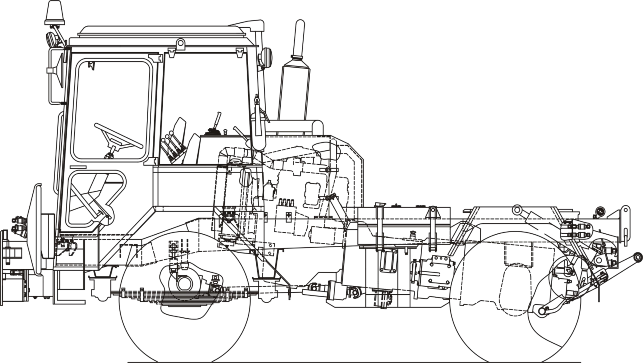

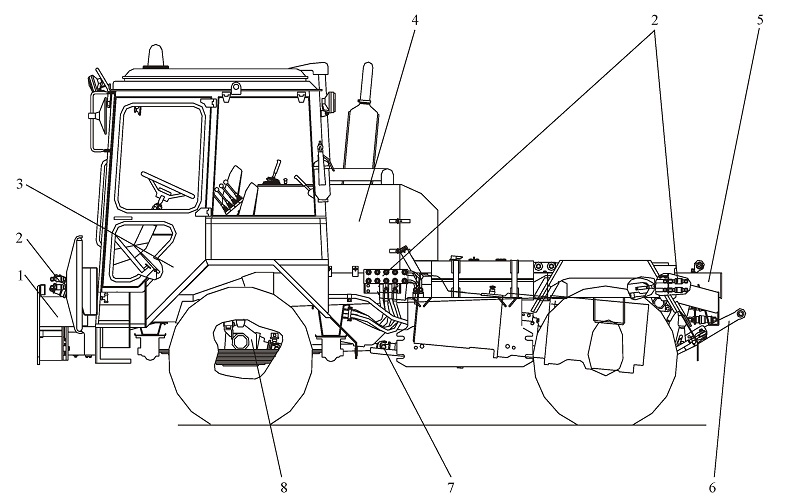

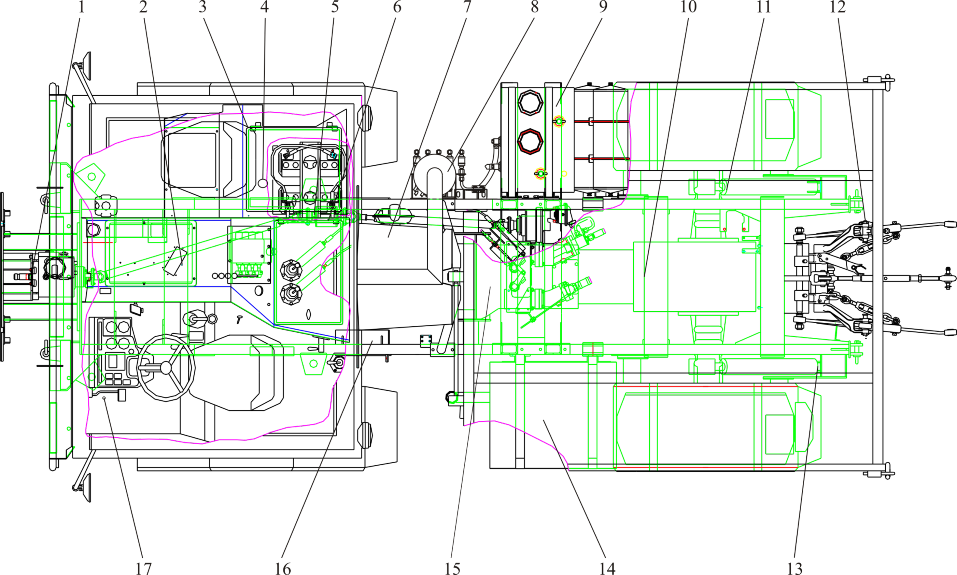

        1– передняя навеска; 2 -гидровыводы; 3 – кабина; 4 – моторно-трансмиссионный блок; 5 – рама; 6 – задняя навеска; 7 – карданный привод; 8 – ходовая часть


        Рисунок 1.2 – Общий вид шасси «БЕЛАРУС» Ш-406





Непосредственно за двигателем расположена муфта сцепления. На шасси установлено сухое, фрикционное, двухдисковое сцепление постоянно замкнутого типа. В корпусе муфты сцепления расположен повышающий редуктор, а сверху него -насосы гидросистемы. Привод управления сцеплением -механический с гидроусилителем.

Коробка передач -механическая, синхронизированная, семиступенчатая, с наличием повышающего редуктора, удваивающего число передач. Коробка передач обеспечивает при использовании повышающего редуктора четырнадцать передач переднего и четыре заднего хода. При включении ходоуменьшителя обеспечивается получение пониженных скоростей на I и II передачах переднего и заднего хода.

Коробка передач оборудована устройством, блокирующим запуск двигателя при любой включенной передаче за счет размыкания электрической цепи запуска двигателя.

Переключение диапазонов и передач осуществляются одним рычагом.

Задний мост состоит из главной передачи, дифференциала и двух конечных передач.

Главная передача заднего моста представляет собой пару конических шестерен со спиральным зубом.

Дифференциал -конический, с четырьмя сателлитами закрытого типа. Для блокировки дифференциала используется фрикционная муфта с гидравлическим приводом включения.

Конечные передачи представляют собой две пары цилиндрических шестерен и расположены с правой и левой стороны заднего моста.

Задний мост передает крутящий момент от вторичного вала КП на полуоси, на которых закреплены ступицы задних колес.

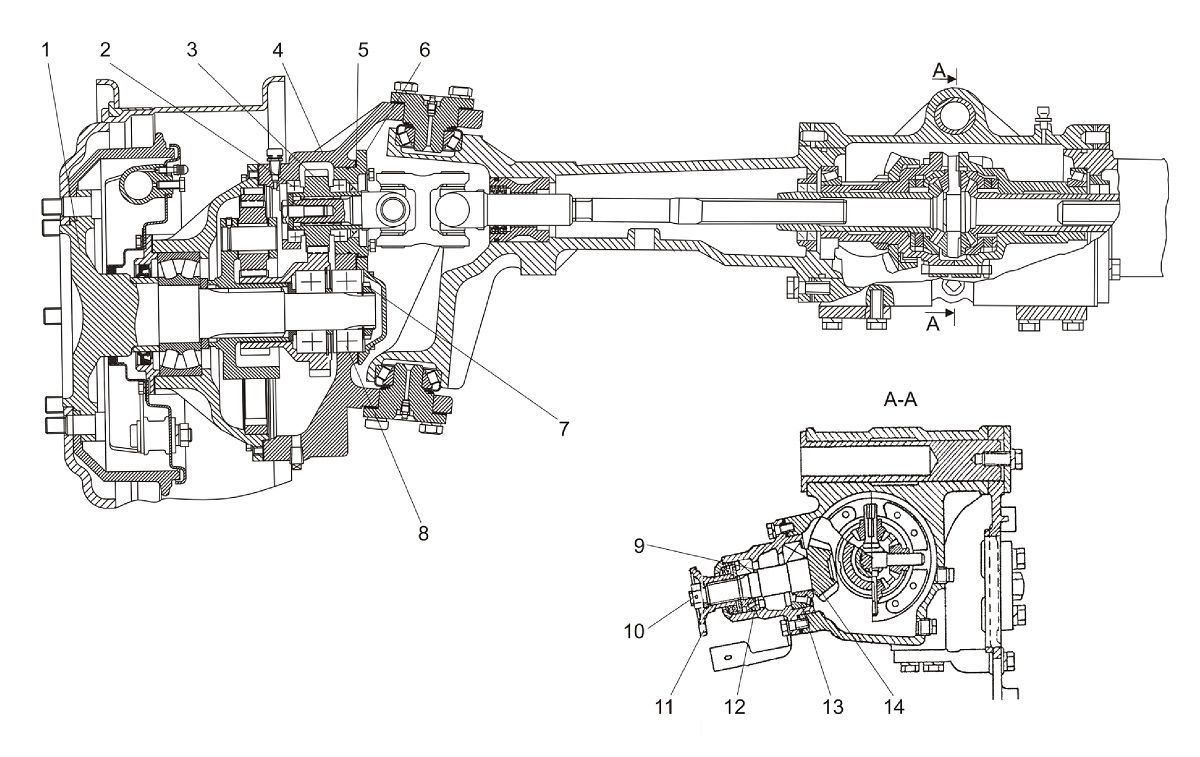

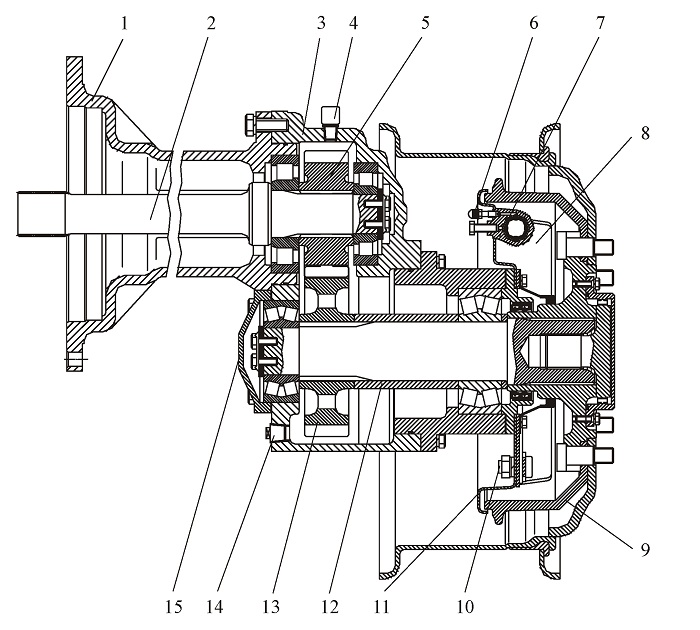

Передний ведущий мост крепится к раме с помощью листовых рессор. Крутящий мо-мент на передний ведущий мост передается от раздаточной коробки, установленной с правой стороны КП, через карданную передачу с промежуточной опорой. В промежу-точной опоре имеется предохранительная муфта фрикционного типа, ограничивающая величину передаваемого момента. Передний ведущий мост, в зависимости от условий эксплуатации, может быть включен, выключен или включаться в работу ав-томатически при буксовании задних колес.

Передний вал отбора мощности предназначен для привода рабочих органов оборудования, смонтированного на переднем навесном устройстве шасси. Передний ВОМ имеет пневматическое управление. Забор сжатого воздуха производится из пневмосистемы привода тормозов. (При частоте вращения вала двигателя 2000 мин-1 скорость вращения хвостовика ВОМ составляет 1000 мин-1). Система тормозов предназначена для замедления скорости движения и пол-

ной остановки шасси.

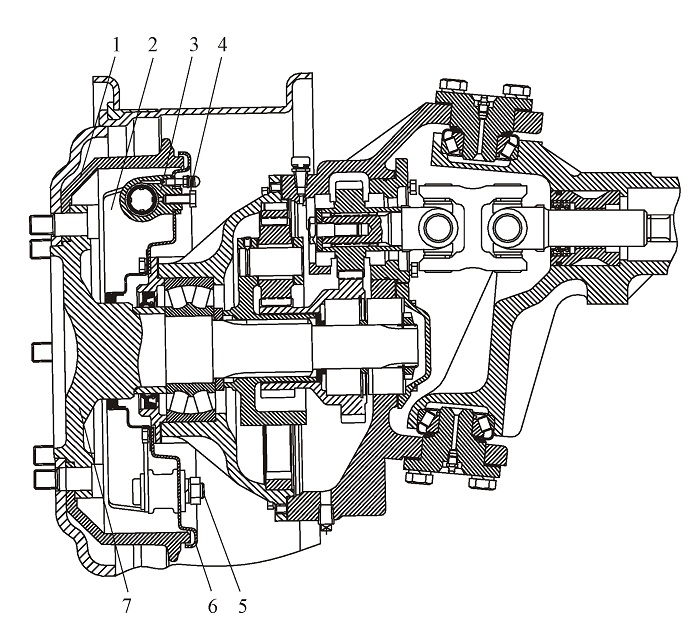

Система тормозов, для исполнений Ш-406 и Ш-406-01, состоит из тормозных механизмов дискового типа, установленных на ведущих полуосях задних колес, и пневматического привода управления. Данные тормозные механизмы выполняют функцию, как рабочего, так и стояночного тормозов.

Система тормозов, для исполнений Ш-406-05 и Ш-406-06, состоит из: рабочего тормоза, действующего на все колеса шасси; стояночного, предназначенного для за-тормаживания шасси на стоянках и удержания на уклонах; запасного -для использова-ния в аварийных ситуациях при выходе из строя рабочих тормозов.

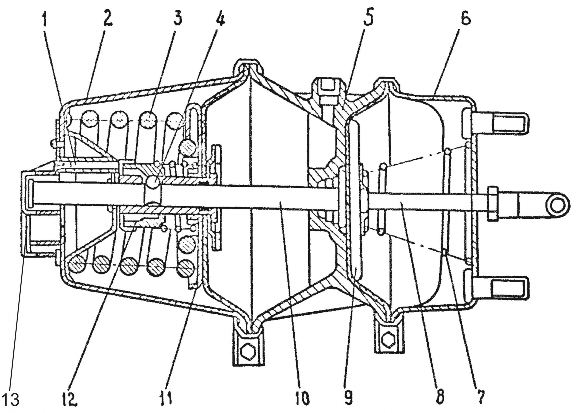

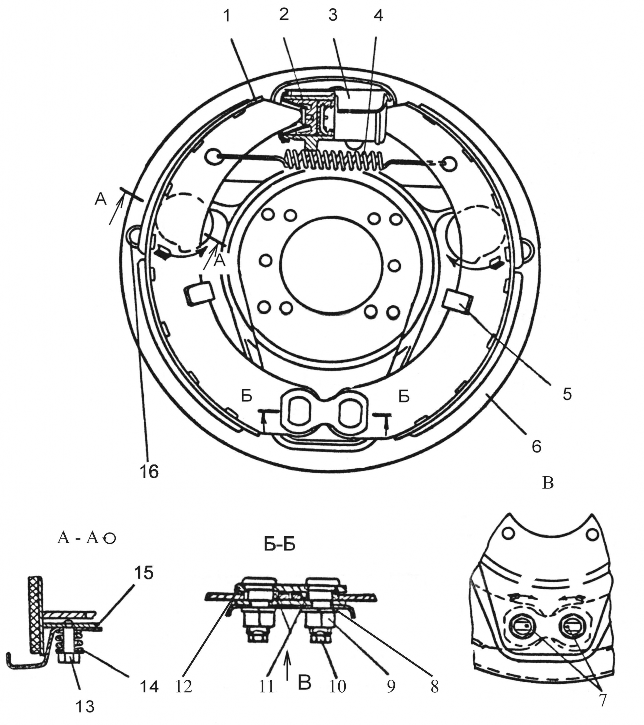

Рабочий тормоз состоит из колодочных тормозных механизмов барабанного типа и пневмогидравлического привода управления.

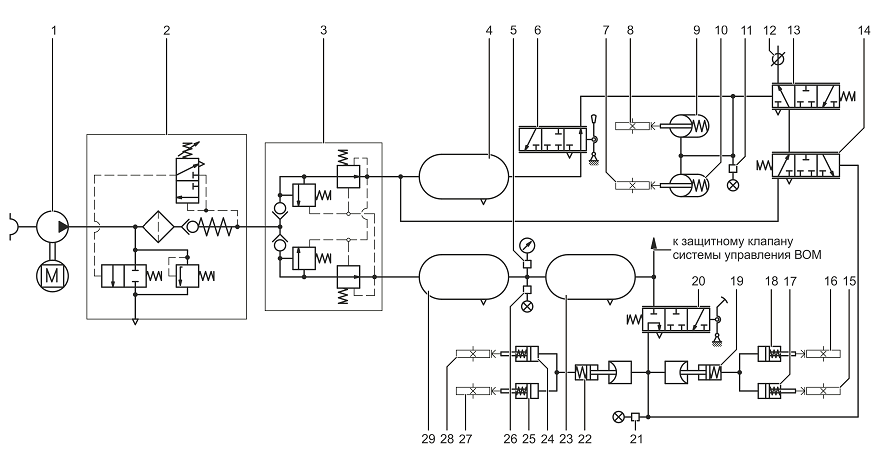

Принципиальная схема тормозов показана на рисунке 1.3.





1 - компрессор; 2 - регулятор давления; 3 - клапан защитный двойной; 4, 23, 29 - ресивер; 5 - датчик давления воздуха; 6 - кран тормозной обратного действия с ручным управлением; 7, 8 - тормозной механизм стояночного тормоза; 9, 10 - камера тормозная с пружинным энергоаккумулятором; 11, 21 - выключатель пневматический сигнала торможения; 12 - головка соединительная; 13 - клапан ускорительный;

14 - кран управления тормозами прицепа с односторонним приводом; 15, 16 - тормозной механизм заднего колеса; 17, 18, 24, 25 - рабочий тормозной цилиндр; 19, 22 - усилитель пневматический с главным тормозным цилиндром; 20 - кран тормозной; 26 - датчик аварийного давления воздуха; 27, 28 - тормозной механизм переднего колеса

Рисунок 1.3 -Принципиальная схема тормозов





Пневмосистема предназначена для управления тормозными механизмами шасси. Она может использоваться также для накачки шин и для других целей, где требуется энергия сжатого воздуха, для чего в регуляторе давления системы встроен клапан отбора воздуха.

Источником сжатого воздуха для пневмосистемы служит компрессор. Из компрессора воздух, через регулятор давления, подается в ресиверы.

Из ресиверов сжатый воздух поступает в тормозной кран, предназначенный для управления системой рабочих тормозов шасси. При рабочем положении тормозного крана воздух подается в пневматический усилитель с главным цилиндром. Из главно-го цилиндра тормозная жидкость воздействует на тормозной механизм.

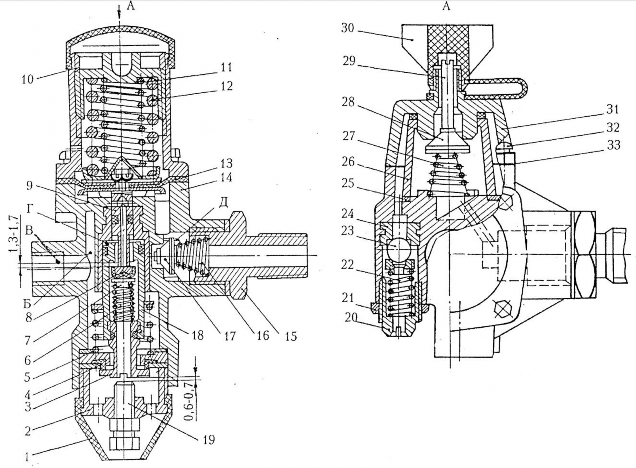

Регулятор давления предназначен для автоматического регулирования в за-данных пределах (от 0,65 до 0,80 МПа) давления в пневматической системе, а также для отделения и автоматического удаления воды, масла и механических примесей из воздуха подаваемого компрессором в систему.

При падении давления в системе, регулятор давления начинает подавать воздух в ресивер, а при повышении -срабатывает предохранительный клапан, ко-торый регулируется на заданное давление, и воздух выходит в атмосферу.

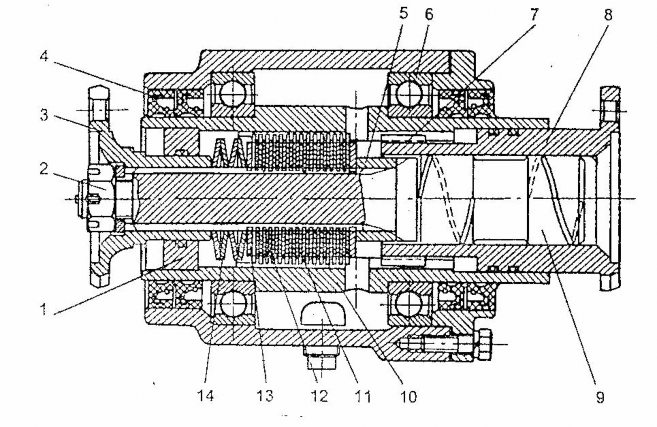

Задний вал отбора мощности расположен в корпусе заднего моста. Имеет двухскоростной (540 или 1000 мин-1) независимый и синхронный (3,5 об/м) приводы.

Двухскоростной независимый привод осуществляется от опорного диска сцепления через двухскоростной редуктор привода ВОМ, внутренний вал коробки передач, муфту переключения привода на вал коронной шестерни планетарного редуктора ВОМ.

Для получения синхронного привода муфта переключения разъединяется с внутренним валом и соединяется с ведущей шестерней второй ступени редуктора коробки передач. Управление муфтой осуществляется с помощью рычага, расположенного в нижней части корпуса заднего моста.

Рулевое управление шасси состоит из привода рулевого механизма и гидро-объемного привода рулевого управления.

На шасси установлен привод рулевого механизма с изменяющимися поло-жением и углом наклона рулевой колонки.

Привод рулевого механизма предназначен для передачи усилий от рулевого колеса на золотник рулевого агрегата (насоса-дозатора).

Гидрообъемный привод рулевого управления предназначен для управления поворотом направляющих колес и уменьшения усилия на рулевое колесо при повороте, а также для подачи РЖ в гидросистемы привода сцепления и блокировки дифференциала заднего моста.

Рабочее давление в системе рулевого управления создается шестеренчатым насосом, установленным на двигателе. Исполнительными механизмами являются гидроцилиндры в рулевой трапеции. Управление исполнительными гидроцилиндрами, обеспечивающими поворот передних колес на требуемый угол, осуществляется с помощью рулевого агрегата (насоса-дозатора), золотник которого соединен с валом рулевого колеса через привод рулевого механизма.

Гидросистема шасси -раздельно-агрегатная, обеспечивает работу в семей-стве дорожных машин в качестве мобильного энергонасыщенного носителя обо-рудования, а также подъем грузовой платформы (при ее установке) и подсоединение к гидросистемам агрегатируемого оборудования.

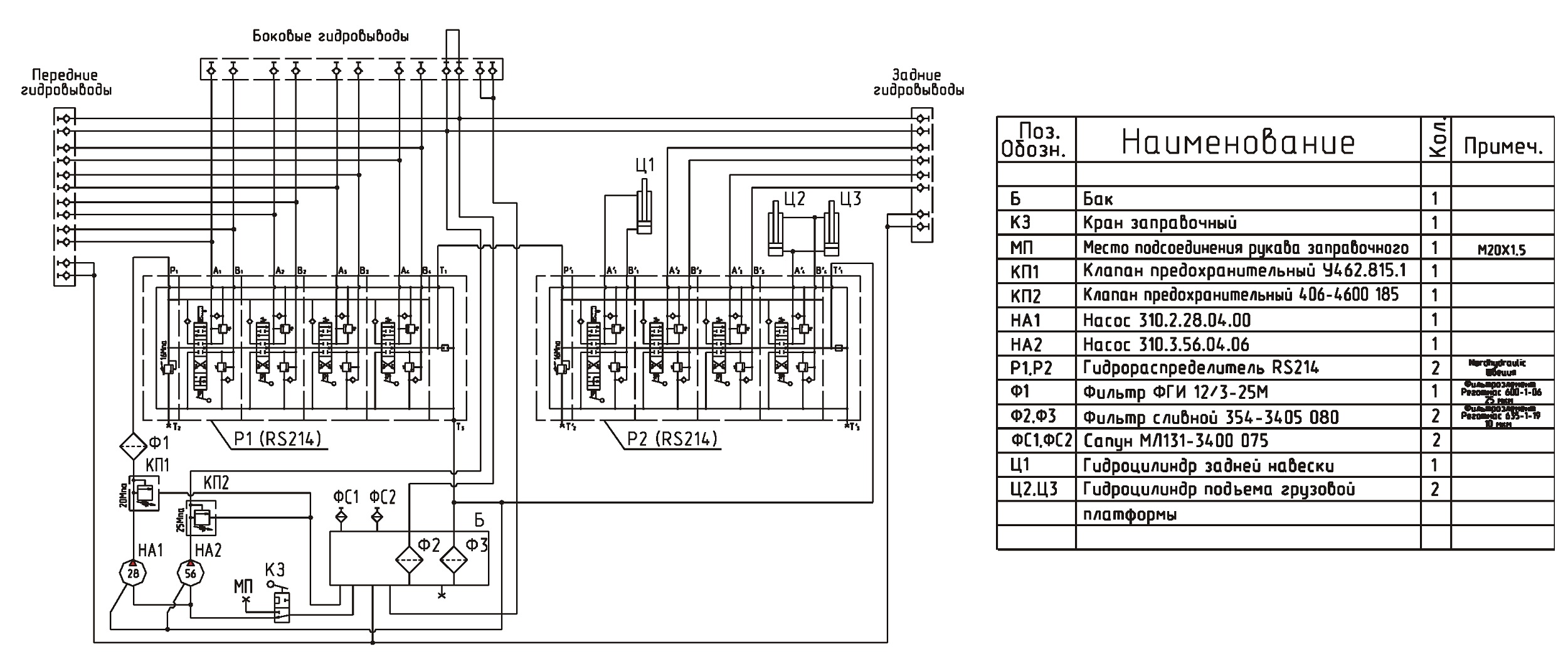

Схема гидравлическая принципиальная для исполнения без боковой плиты, представлена на рисунке 1.4, с боковой плитой -на рисунке 1.5.

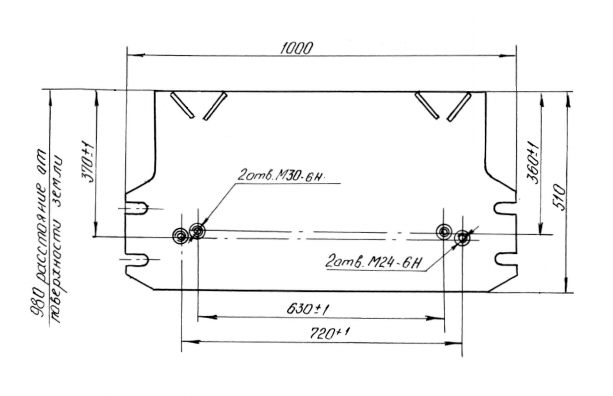

Для присоединения к шасси навесных, полунавесных и прицепных дорожных машин и оборудования на шасси установлена навесная система. Она состоит из переднего, заднего и бокового навесных устройств. В качестве переднего навесного устройства установлена плита универсальная, которая также устанавливается в качестве бокового навесного устройства. Задним навесным устройством является НУ-2 ГОСТ 10677-2001 с механизмом фиксации навески в транспортном положении.

Регулировка рабочего положения агрегатируемых с шасси машин и оборудования осуществляется гидросистемой.


-21

Рисунок 1.4 – Схема гидравлическая принципиальная для исполнения без боковой плиты





Рисунок 1.5 – Схема гидравлическая принципиальная для исполнения с боковой плитой



На шасси установлена герметизированная, двухместная, каркасно-панельной конструкции кабина. Внутренние поверхности кабины покрыты теплошумоизоляционными материалами. Для естественной вентиляции кабины боковые стекла и крыша над оператором открываются. В кабине установлены одноместное сиденье оператора и сиденье для пассажира, система отопления, вентиляции, стеклоочистки и органы управления. В отсеках кабины расположены масляный бак рулевого управления, аккумуляторные батареи и ЗИП.

Сиденье оператора одноместное подрессоренное на механической подвеске с гидравлическим амортизатором. Оно регулируется по весу водителя в пределах от 60 до 120 кг; в продольно-горизонтальной плоскости в пределах от 0 до 75 мм; по высоте от 0 до 40 мм; по наклону спинки сиденья -ступенчато (четыре положения с интервалом 5˚). Правильно настроенное сиденье должно опускаться на половину хода (от 60 до 65 мм) под действием веса водителя, что значительно снижает вибрацию от шасси.

Электрооборудование шасси обеспечивает пуск двигателя, питание электроприборов, работу приборов освещения и сигнализации.

Номинальное напряжение в системе -14В.


    1. Средства измерения, инструмент и принадлежности


      Проверка функционирования агрегатов и систем шасси осуществляется по штатным контрольно -измерительным приборам, расположенным на щитках приборов.

      Каждое шасси комплектуется индивидуальным комплектом ЗИП шасси и комплектом ЗИП двигателя, которые упаковываются в отдельный ящик и отгружаются вместе с шасси.

      В связи с постоянным совершенствованием конструкции шасси фактиче-ская номенклатура ЗИП может изменяться, поэтому комплектность ЗИП необхо-димо уточнять по заводскому упаковочному листу.

    2. 6 Маркировка

      Маркировка шасси соответствует требованиям ГОСТ 26828-86. Каждое шасси имеет фирменную табличку на которой указывается:

      • товарный знак и наименование изготовителя шасси;

      • наименование, марку и модель шасси;

      • обозначение технических условий;

      • знак соответствия (при наличии сертификата соответствия);

      • заводской порядковый номер шасси;

      • эксплуатационную массу шасси;

      • надпись «Сделано в Беларуси»;

      • дату изготовления (месяц, год).

        Дополнительно на раме ударным способом должен быть нанесен заводской порядковый номер шасси. Место нанесения устанавливается конструкторской до-кументацией.

        Транспортная маркировка шасси и комплекта ЗИП должна соответствовать ГОСТ 14192-96.

        Маркировка выполняется на русском языке, а при поставке шасси за преде-лы Республики Беларусь -на русском языке или на языке заказчика, оговоренном в контракте (документе, его заменяющем) на поставку шасси.


    3. Упаковка


Шасси отгружается потребителю без упаковки.

Отгружаемое шасси законсервировано на срок хранения не менее одного года. Консервация произведена в соответствии с требованиями ГОСТ 9.014-78 для условий хранения и транспортирования 7 по ГОСТ 15150-69.

Запасные части, инструмент и принадлежности законсервированы и упако-ваны в ящик, а руководство по эксплуатации и формуляр, запечатаны в пакет из полиэтиленовой пленки и уложены в кабине.

2 Описание и работа составных частей шасси

2.1 Органы управления шасси


В кабине шасси расположены органы управления, представленные на рисунке 2.1.

Регулирование сиденья оператора осуществляется при помощи:

  • рукоятки регулирования сиденья по весу оператора 1. При вращении рукоятки по часовой стрелке грузоподъемность увеличивается, против часовой – уменьшается;

  • фиксатора механизма наклона спинки сиденья 2;

  • рычага фиксации сиденья в продольном направлении 3. При перемещении рычага влево сиденье можно сдвигать вперед или назад.

    Рычаг управления задним ВОМ 4 имеет два положения: нижнее -"ВОМ -включен", верхнее -"ВОМ -выключен".

    Подрулевой многофункциональный переключатель 5 обеспечивает:

  • включение указателей поворота. Поворотом рычага на себя или от себя из нейтрального положения включается левый или правый сигналы поворота соответственно;

  • переключение света передних фар. При включенных фарах перемещением рычага вниз включается "дальний" свет. Перемещением рычага вверх -включается "ближний" свет. При дальнейшем перемещении рычага вверх из положения "ближнего" света -кратковременно включается "дальний" свет. При отпускании рычага он автоматически возвращается в положение "ближнего" света;

  • включение звукового сигнала. При нажатии на рычаг в осевом направлении включается звуковой сигнал.

При нажатии на педаль 6 муфта сцепления выключается. При снятии ноги с педали муфта сцепления включается автоматически под действием пружин.





Рисунок 2.1 -Органы управления

К рисунку 2.1 – Органы управления

1 -рукоятка регулирования сиденья по весу оператора; 2 -фиксатор механизма наклона спинки сиденья; 3 -рычаг фиксации сиденья в продольном направлении;

4 -рычаг управления задним ВОМ; 5 -подрулевой многофункциональный переключатель; 6 -педаль муфты сцепления; 7 -передний щиток приборов; 8 -педаль тормозов; 9 -рычаг включения повышающего редуктора; 10 -педаль управления подачей топлива; 11 -рычаг переключения передач и диапазонов; 12 -рукоятка управления подачей топлива; 13 -рукоятка распределителя для подачи РЖ к боковым левым гидровыводам А1, В1 и к передним А2, В2 (рисунок 2.2а,б); 14 -рукоятка распределителя для подачи РЖ к боковым левым гидровыводам А2, В2 и к передним А1, В1 (рисунок 2.2а,б); 15 -рукоятка распределителя для подачи РЖ к передним и боковым гидровыводам А3, В3 (рисунок 2.2а,б); 16 -рукоятка распредителя для подачи РЖ к передним и боковым гидровыводам А4, В4 (рисунок 2.2а,б); 17 -рукоятка включения блокировки дифференциала заднего моста; 18 -рукоятка распределителя для подачи РЖ к гидроцилиндрам подъема грузовой платформы; 19 -рукоятка распределителя для подачи РЖ к задним гидровыводам А3', В3'(рисунок 2.2в);

20 -рукоятка распределителя для подачи РЖ к задним гидровыводам А2', В2'(рисунок 2.2в); 21 -рукоятка распределителя для подачи РЖ для управления гидроцилиндром задней навески (рисунок 2.2в); 22 -выключатель "Массы" аккумуляторных батарей; 23 -рычаг включения насоса; 24 -рычаг включения насоса; 25 -рукоятка останова двигателя; 26 -рукоятка крана управления стояночным тормозом; 27 -рукоятка для открывания крышки люка над двигателем; 28 -розетка для подключения переносной лампы; 29 -рычаг управления раздаточной коробкой привода ПВМ; 30 -рычаг включения ходоуменьшителя; 31 -рычаг переключения передач ходоуменьшителя; 32 -рычаг переключения диапазонов работы ходоуменьшителя.

Приборы и выключатели расположены на переднем щитке приборов 7, как показано на рисунке 2.3.

При нажатии на педаль тормозов 8 происходит торможение шасси.

Рычаг включения повышающего редуктора 9 имеет два положения: нижнее

-редуктор «Выключен», верхнее -редуктор «Включен». Крайние положения рычага – фиксированные.

Управление подачей топлива осуществляется педалью 10.

Схема переключения передач и диапазонов рычагом 11 показана на рисунке 2.4. Прежде чем включить передачу, необходимо включить требуемый диапазон (I или II), перевести рычаг в нейтральное положение "N" и включить выбранную передачу. Включение седьмой передачи возможно только при включенном II диапазоне.

При перемещении рукоятки управления подачей топлива 12 назад подача топлива уменьшается, вперед – увеличивается; установка рукоятки в крайнее заднее положение дает минимальные обороты двигателя.

Подача РЖ к гидровыводам осуществляется при помощи рукоятки распределителя:

  • 13 -к боковым левым гидровыводам А1, В1 и к передним А2, В2 (рисунок 2.2а,б);

  • 14 -к боковым левым гидровыводам А2, В2 и к передним А1, В1 (рисунок 2.2а,б);

  • 15 -к передним и боковым гидровыводам А3, В3 (рисунок 2.2а,б).

  • 16 -к передним и боковым гидровыводам А4, В4 (рисунок 2.2а,б).

При вытягивании рукоятки включения блокировки дифференциала заднего моста 17 вверх и удержании в таком положении дифференциал заблокирован, при отпускании -рукоятка возвращается под действием пружины в исходное положение (дифференциал разблокирован).

Подача РЖ к гидроцилиндрам подъема грузовой платформы осуществляется рукояткой распределителя 18.

Рукояткой распределителя 19 осуществляется подача РЖ к задним гидровыводам А3', В3'(рисунок 2.2в); 20 -к задним гидровыводам А2', В2' (рисунок 2.2в); 21 -управление гидроцилиндром задней навески (рисунок 2.2в).

Включение-выключение "Массы" осуществляется поворотом рукоятки выключателя "Массы" аккумуляторных батарей 22.

Рычаг включения насоса 23 имеет два положения: переднее -"Насос включен", заднее -"Насос выключен". При включении насоса РЖ поступает к передним, боковым и задним гидровыводам.

Рычаг включения насоса 24 имеет два положения: переднее -"Насос выключен", заднее -"Насос включен". При включении насоса РЖ поступает к передним, боковым и задним гидровыводам минуя гидрораспределители (разъемные муфты вышеуказанных гидровыводов отличаются большими размерами).

Для останова двигателя необходимо вытянуть рукоятку останова двигателя 25 на себя и удерживать ее до полной остановки двигателя.

При установке рукоятки крана управления стояночным тормозом 26 в верхнее фиксированное положение стояночный тормоз включен (шасси заторможено). При снятии рукоятки с фиксатора она возвращается в исходное положение (шасси растормаживается). Растормаживание шасси возможно только при давлении воздуха в пневмосистеме не менее 0,65 МПа.

Рукоятка для открывания крышки люка над двигателем 27. При повороте рукоятки по часовой стрелке защелки крышки люка открываются. Так же открывается и крышка люка над отсеком АКБ (на рисунке не показана).

Рычаг управления раздаточной коробкой привода ПВМ 29 имеет три положения: заднее фиксированное – «Передний мост отключен», среднее фиксированное – «Передний мост включается в работу автоматически», переднее не фиксированное – «Передний мост включен принудительно».

Рычаг включения ходоуменьшителя 30 имеет три положения: вниз -

«Ходоуменьшитель включен», вверх -«Ходоуменьшитель выключен», по центру

-«Нейтраль».

Рычаг переключения передач ходоуменьшителя 31 имеет три положения: вверх -«2 передача», вниз -«1 передача», по центру – «Нейтраль».

Рычаг переключения диапазонов работы ходоуменьшителя 32 имеет два положения: вниз -«I диапазон», вверх -«II диапазон».

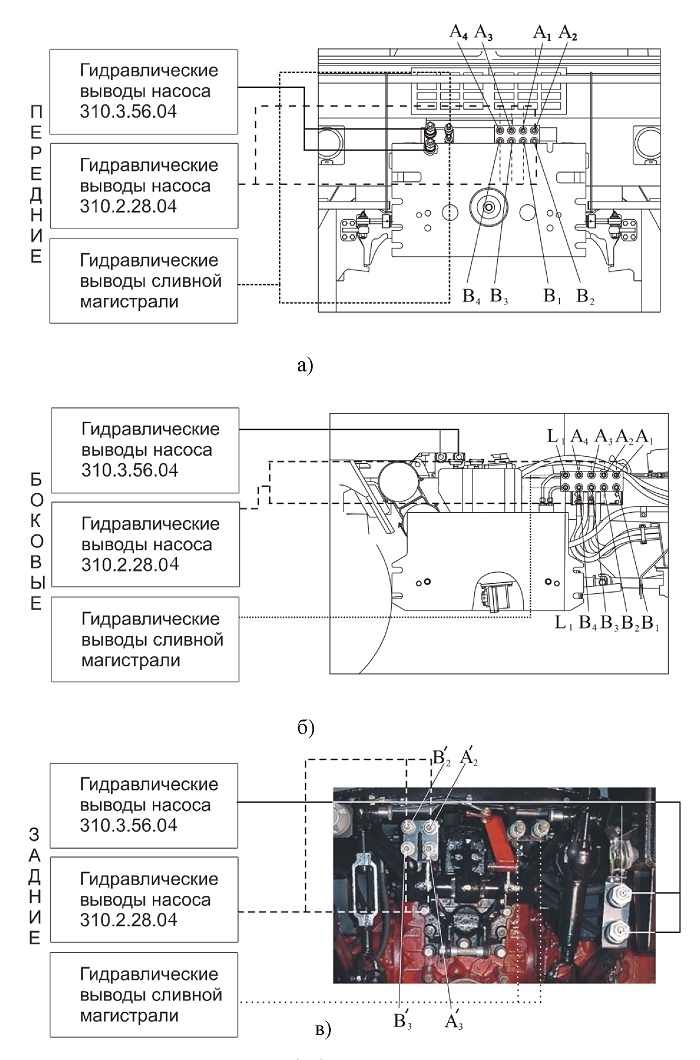

а – передние, б -боковые; в – задние

Рисунок 2.2 – Гидровыводы гидравлической системы

      1. Передний щиток приборов

        1. При нажатии на кнопку выключателя аварийной сигнализации 29 вклю-чаются все сигналы поворота и мигающим светом контрольная лампа внутри кнопки.

        2. Для включения переднего и (или) заднего стеклоомывателя необходимо нажать и удерживать во включенном положении переключатели 2 и 3.

        3. Переключатель габаритных фонарей, подсветки приборов и ближнего света 4 имеет три положения:

          –габаритные фонари, подсветка приборов и ближний свет выключены;

          –включаются габаритные фонари и подсветка приборов;

          –дополнительно включается ближний свет основных передних фар.

        4. Указатель 28 предназначен для контроля температуры ОЖ в системе охлаждения двигателя.

        5. Указатель 6 предназначен для контроля давления масла в системе смазки двигателя.

        6. Указатель 7 предназначен для контроля давления в пневмосистеме. Необходимое давление в пневмосистеме машины для растормаживания пружинного энергоаккумулятора стояночного тормоза не менее 0,65 МПа.

        7. На тахоспидометре 8 стрелочным индикатором производится индикация частоты вращения коленчатого вала двигателя. На светодиодных индикаторах при остановленной машине индицируется время наработки двигателя в часах, при движении автоматически вместо наработки индицируется значение скорости и суммарный пробег машины.

        8. Контрольная лампа 9 загорается при понижении уровня тормозной жидкости ниже минимального рабочего уровня.

        9. Контрольная лампа включения переднего ВОМ 10 загорается при включении переднего ВОМ;

        10. При загорании контрольной лампы засоренности фильтра гидросистемы рулевого управления 13 необходимо немедленно прекратить работу и провести техническое обслуживание фильтра.

        11. При загорании контрольной лампы засоренности фильтра гидросистемы рабочего оборудования 14 необходимо немедленно прекратить работу и провести техническое обслуживание фильтра.

        12. При включении стояночного тормоза загорается контрольная лампа 16.




          1 – переключатель вентилятора обогрева; 2 – переключатель заднего стеклоомывателя; 3 – переключатель переднего стеклоомывателя; 4 – переключатель габаритных фонарей, под-светки приборов и ближнего света; 5 – переключатель верхних и нижних передних рабочих фар, и верхних и нижних указателей поворота; 6 –указатель давления в системе смазки двигате-ля, 7 – указателя давления в пневмосистеме; 8 – тахоспидометр; 9 – лампа контрольная аварий-ного уровня тормозной жидкости; 10 – лампа контрольная включенного переднего ВОМ; 11 – лампа контрольная свечей накаливания; 12 – лампа контрольная указателей поворотов; 13 – лампа контрольная засоренности фильтра гидросистемы рулевого управления; 14 – лампа контрольная засоренности фильтра гидросистемы рабочего оборудования; 15 – лампа кон-трольная указателей поворотов с прицепом; 16 – лампа контрольная включенного стояночного тормоза; 17 -лампа контрольная включенного дальнего света; 18 – лампа контрольная уровня РЖ в гидросистеме; 19 – лампа контрольная включения коробки отбора мощности; 20 -указа-тель напряжения; 21 -лампа контрольная неисправности тормозов; 22 -лампа контрольная за-соренности воздушного фильтра двигателя; 23 -включатель редуктора отбора мощности перед-него ВОМ; 24 -кнопка отключения переднего ВОМ; 25 – кнопка включения переднего ВОМ; 26

          • выключатель стартера и приборов; 27 -указатель уровня топлива; 28 – указателя температуры охлаждающей жидкости двигателя; 29 -выключатель аварийной сигнализации

            Рисунок 2.3 – Передний щиток приборов



            Рисунок 2.4 – Схема переключения диапазонов и передач КПП

        13. При загорании контрольной лампы неисправности тормозов 21 необходимо немедленно прекратить работу, выявить и устранить неисправность.

        14. Контрольная лампа включения дальнего света 17 загорается при включении дальнего света.

        15. Контрольная лампа 20 загорается при включении коробки отбора мощности.

        16. При загорании контрольной лампы засоренности воздушного фильтра 22 необходимо немедленно прекратить работу и провести техническое обслуживание фильтра.

        17. Указатель напряжения 20 указывает напряжение на выводах аккумуляторных батарей (АКБ) при неработающем двигателе. При работающем двигателе вольтметр указывает напряжение на выводах генератора. Выделяют следующие зоны:

            • от 13,2 до 15,2 В – зеленая рабочая зона (нормальный режим);

            • от 10 до 12 В – красная рабочая зона (ненормальный режим);

            • от 15,2 до 16 В – красная рабочая зона (ненормальный режим – перезаряд АКБ);

            • от 12 до 13,2 В – желтая зона (ненормальный режим – нет зарядки или низкое зарядное напряжение);

            • 12,7 В – белая метка в желтой зоне (номинальная ЭДС АКБ).

        18. Кнопкой включения переднего ВОМ 25 включается передний ВОМ.

        19. Кнопкой выключения переднего ВОМ 24 передний ВОМ выключается, при этом гаснет контрольная лампа включения переднего ВОМ 10.

        20. Выключатель стартера и приборов 26 имеет четыре положения 0 – «Выключено»;

I – «Включение приборов, блока контрольных ламп, свечи накаливания»; II – «Включение стартера» (нефиксированное);

III – «Включение вспомогательных устройств» (радиоприемник, магнитофон и др.).

2.1.2 Дополнительные щитки приборов

В верхней части кабины установлены два щитка приборов, приведенные на рисунке 2.5 и 2.6.


    1. Изменение режима работы заднего ВОМ

      1. лючение независимого или синхронного привода

        Включение независимого или синхронного привода ВОМ осуществляется рычагом (рисунок 2.7). Рычаг расположен в нижней части корпуса заднего моста.

        Рычаг переключения заднего ВОМ имеет три положения:

        • «Включен независимый привод» (рычаг повернут в крайнее положение по часовой стрелке);

        • «Включен синхронный привод» (рычаг повернут в крайнее положение против часовой стрелки);

        • «Выключено» (рычаг в среднем положении).

        Синхронный привод включать только на низших передачах.

        ВНИМАНИЕ: ВО ВСЕХ СЛУЧАЯХ, КОГДА ВОМ НЕ ИСПОЛЬЗУЕТСЯ, РЫЧАГ ДОЛЖЕН БЫТЬ В ПОЛОЖЕНИИ "ВЫКЛЮЧЕНО" (СРЕДНЕЕ ПОЛОЖЕНИЕ)!

      2. Переключение двухскоростного независимого ВОМ

        Переключение двухскоростного независимого заднего ВОМ осуществляется поводком 1 (рисунок 2.8), расположенным в нижней части корпуса сцепления.

        Поводок независимого привода имеет два положения:

        I -540 мин-1 -при повороте поводка против часовой стрелки до упора; II -1000 мин-1 -при повороте поводка по часовой стрелке до упора.

        Перед переключением необходимо ослабить болт 2, повернуть поводок в положение I или II и затянуть болт.

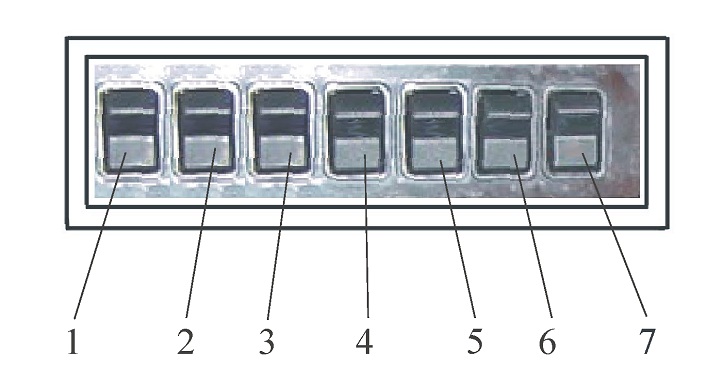

        1 – заглушка; 2 – выключатель левого стеклоочистителя; 3 – выключатель пра-вого стеклоочистителя; 4 – выключатель левого заднего стеклоочистителя; 5 -выклю-чатель правого заднего стеклоочистителя; 6 – выключатель электродвигателя системы вентиляции и отопления кабины; 7 – переключатель передних и задних фар


        Рисунок 2.6 – Левый щиток

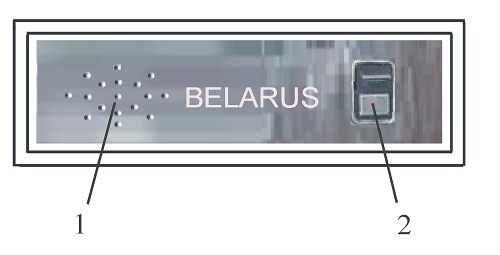

        1 – динамик щитка индикаторного; 2 – включатель сигнального маяка


        Рисунок 2.7 – Правый щиток

    2. Изменение положения рулевого колеса и угла наклона рулевой колонки Положение рулевого колеса в осевом направлении регулируется в пределах от

      0 до 120 мм с помощью клинового зажима, расположенного в трубе стойки. Для изменения положения рулевого колеса необходимо отвинтить маховичок 4, (рисунок 2.10), против часовой стрелки от трех до пяти оборотов и, прикладывая усилие в осевом направлении, установить рулевое колесо в нужное положение, затем завинтить маховичок до упора.

      Для изменения угла наклона рулевой колонки необходимо рукоятку 7 тяги фиксатора, расположенную слева под рулевым колесом, потянуть на себя, плавно перемещая рулевую колонку назад (вперед) установить требуемый угол и зафиксировать сектор 2 фиксатором 1 отпустив рукоятку 7.

    3. Управление системой вентиляции и отопления кабины


      1. Верхний контур системы вентиляции и отопления


        Для работы в режиме вентиляции необходимо включить выключателем 6 (рисунок 2.6), электродвигатель вентилятора 5 (рисунок 2.11а), при этом кран 10 должен быть закрыт, заслонки 8 отверстий рециркуляции, расположенные на внутренней панели кабины над зоной сиденья водителя, должны быть закрыты. После включения электродвигателя вентилятора 5 наружный воздух засасывается через бумажные фильтры 1 и по кожуху нагнетается в кабину через поворотные решетки воздухораспределителя 7.

        Для работы в режиме отопления необходимо открыть кран 10, установленный на задней стенке головки блока цилиндров, открыть заслонки 8 отверстий рециркуляции и включить электродвигатель вентилятора 5 выключателем 6 (рисунок 2.6). При открытом кране горячая охлаждающая жидкость по шлангу поступает в радиатор отопителя 6 и по шлангу, соединяющему радиатор и всасывающую полость системы охлаждения двигателя, сливается в нее.



        Рисунок 2.8 -Изменение режима работы заднего ВОМ



















1 – поводок; 2 -болт

Рисунок 2.9 -Переключение двухскоростного независимого ВОМ



1 – фиксатор; 2 – сектор; 3 -пружина;4 – маховичок; 5 – рулевое колесо; 6 -рулевая ко-лонка; 7 – рукоятка

Рисунок 2.10 -Изменение положения рулевого колеса и угла наклона рулевой колонки

Воздух, засасываемый вентиляторами через бумажные фильтры 1 и отверстия рециркуляции, нагревается в радиаторе и поступает в кабину через решетки-воздухораспределителя 7.

  1. Нижний контур системы вентиляции и отопления


    Для работы в режиме вентиляции необходимо включить включателем 1 (рисунок 2.3) электродвигатель вентилятора 18 (рисунок 2.11б), при этом кран 16 должен быть закрыт.

    Для работы в режиме отопления необходимо открыть кран 10, установленный на задней стенке головки блока цилиндров и кран 16, установленный под сиденьем пассажира с левой стороны, включить электродвигатель вентилятора. После включения кранов горячая охлаждающая жидкость по шлангу поступает в радиатор отопителя 17 и по шлангу, соединяющему радиатор и всасывающую полость системы охлаждения двигателя, сливается в нее.

    Воздух, засасываемый вентилятором из кабины, нагревается в радиаторе и поступает обратно через дефлекторы обдува лобового стекла 13 и ног 14.

    1. Блокировка заднего навесного устройства в транспортном положении


      Блокировка заднего навесного устройства с присоединенным к нему оборудованием в транспортном положении осуществляется механизмом фиксации навески (рисунок 2.12), который смонтирован на навесном устройстве.

      Для блокировки заднего навесного устройства с присоединенным к нему оборудованием в транспортном положении необходимо:

      • поднять механизм навески в крайнее верхнее положение, установив рукоятку распределителя 21 (рисунок 2.1) в позицию "Подъем". Упор гидромеханического клапана гидроцилиндра навесного устройства должен находиться в крайнем заднем положении на штоке гидроцилиндра;

      • опустить рукоятку 4 (рисунок 2.12) в нижнее положение;















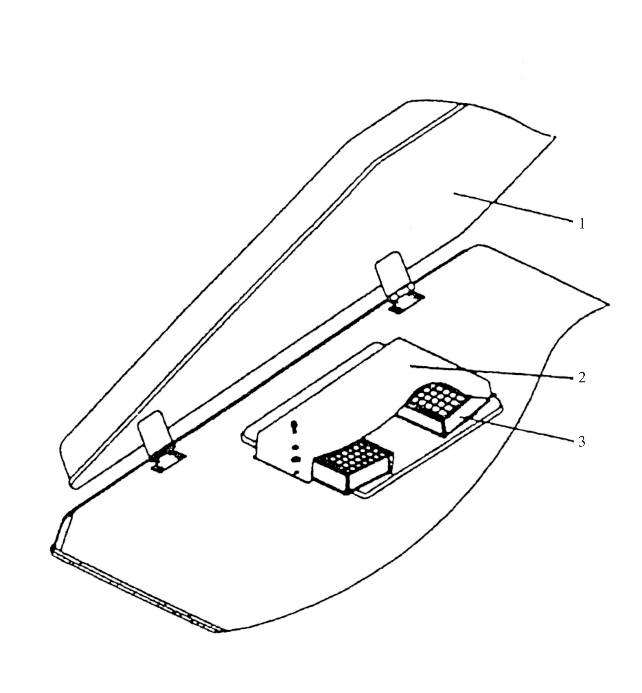

1 – бумажный фильтр; 2 – крышка кабины; 3 – панель кабины; 4 – вентилятор; 5, – электродвигатель вентилятора; 6 – радиатор отопителя; 7 – решетка воздухораспределителя; 8 – заслонки; 9, 12 – краны слива воды из отопителя; 10 – кран включения отопителя; 11 – двигатель; 13 – дефлекторы обдува лобового стекла; 14 -дефлекторы обдува ног; 15 – вентилятор нижнего контура; 16 – кран включения отопителя нижнего контура; 17 – радиатор отопителя нижнего контура; 18 – электродвигатель нижнего контура

Рисунок 2.11 -Система вентиляции и отопления кабины









  • установить рукоятку распределителя 21 (рисунок 2.1) в положение "Плавающее". Под действием навешенного оборудования поворотный рычаг 3 повернется и зуб войдет в контакт с захватом 2.

    Для разблокирования навесного устройства необходимо:

  • поднять механизм навески в крайнее верхнее положение, установив рукоятку распределителя 21 (рисунок 2.1) в позицию "Подъем";

  • поднять рукоятку 4 в верхнее положение.


    1. Блокировка рессор


Для ликвидации колебаний при работе с машинами (оборудованием), установлены механизмы блокировки рессор, которые жестко соединяют передний мост и раму. Механизмы блокировки рессор установлены за передними колесами с обеих сторон шасси.

Для блокировки рессор необходимо откидной болт 4 (рисунок 2.13), который в транспортном положении удерживается в зажиме 3, установить в кронштейны 5 и закрепить гайками 6 и 7.

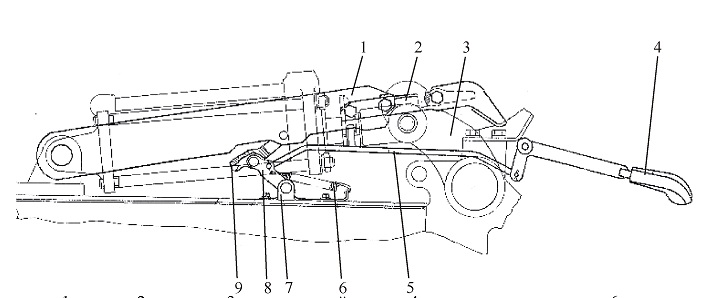

1 – тяги; 2 – захват; 3 – поворотный рычаг; 4 – рукоятка управления; 6 – пружина;

7 – кронштейн; 8, 9 – тяги


Рисунок 2.12 – Механизм фиксации навески

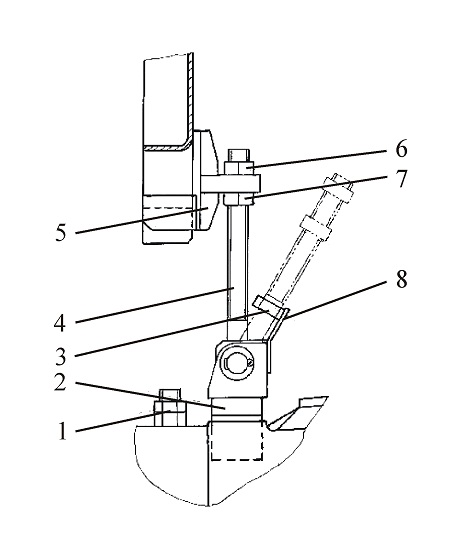

1 – рессора; 2, 5, 8 – кронштейны; 3 – зажим; 4 – откидной болт; 6, 7 -гайки


Рисунок 2.13 – Блокировка рессор

  1. Использование по назначению

    1. Эксплуатационные ограничения


      Исправное техническое состояние шасси и постоянная готовность его к работе зависят от правильной его эксплуатации и качественного проведения технического обслуживания.

      При эксплуатации шасси необходимо строго выполнять правила и указания, изложенные в настоящем руководстве:

      • смазку шасси производить в соответствии с таблицей смазки. Категорически запрещается применять загрязненные или несоответствующие сорта смазки и топлива;

      • не допускать перегрузки двигателя, во время работы следить за показани-ями контрольных приборов;

      • перед началом движения для растормаживания шасси необходимо создать давление в пневмосистеме не менее 0,65 МПа;

      • при длительных спусках нельзя останавливать двигатель. Это может привести к расходу всего запаса воздуха из баллонов пневмосистемы тормозов;

      • при эксплуатации шасси в зимних условиях необходимо при температуре 5 °С и ниже укрыть капот двигателя чехлом-утеплителем, закрепив его замками-защелками;

      • во избежание повышения давления масла в баках гидросистемы и гидрообъемного рулевого управления, а также в корпусах коробки передач, заднего и переднего мостов шасси периодически очищать фильтры их сапунов от грязи;

      • обслуживание сапуна двигателя не требуется;

      • во всех случаях, когда ВОМ не используется, рычаг, показанный стрелкой на рисунке 2.8, должен быть в положении «Выключено»;

      • при вращении коленчатого вала двигателя более 1900 мин-1 оператору

        необходимо использовать штатные средства защиты слуха;

      • при необходимости буксировки шасси с неработающим двигателем и отсутствии давления в контуре стояночного тормоза необходимо растормозить шасси механическим способом. Для растормаживания необходимо отвинтить колпачок с цилиндра энергоаккумулятора, взять упор МЛ131 – 3900048 из комплекта ЗИП, вставить его в два отверстия с направляющими в цилиндре и сильно ударить молотком по упору, после чего шасси растормозится;

      • перед началом ремонтных работ, связанных с применением электросварки необходимо выключить выключатель «Масса»;

      • при неустановленном оборудовании гидронасосы должны быть выключены;

      • с целью исключения попадания посторонних примесей в контур гидросистемы, заправку РЖ производить только через фильтр системы (методика заправки РЖ гидросистемы указана в пункте 4.2.18.2);

      • для восстановления эффективности действия тормозов шасси после пре-одоления водных преград необходимо сделать ряд притормаживаний для удале-ния влаги с тормозных накладок и барабанов.


    2. Подготовка шасси к использованию


      1. еры безопасности при подготовке шасси к использованию


        Строгое выполнение требований безопасности обеспечивает безопасность работы на шасси, повышает его надежность и долговечность.

        К работе на шасси допускаются лица изучившие настоящее руководство, прошедшие инструктаж по технике безопасности и имеющие удостоверение на право управления трактором.

        Шасси должно быть обкатано согласно требованиям пункта 3.2.5.

        Техническое состояние тормозной системы, рулевого управления и ходовой системы должно отвечать требованиям безопасности, изложенным в настоящем руководстве.

      2. Требования пожарной безопасности


        Шасси должно быть оборудовано противопожарным инвентарем-лопатой и огнетушителем. Работать на шасси без средств пожаротушения запрещается.

        При заправке шасси ГСМ запрещается:

        • заправлять шасси при работающем двигателе;

        • курить при заправке шасси топливом;

        • заправлять полностью топливные баки шасси, необходимо оставлять объем для расширения топлива;

        • никогда не добавлять к дизельному топливу бензин или другие смеси. Эти сочетания могут создать увеличенную опасность воспламенения или взрыва.

          Во время эксплуатации шасси и проведении ремонтных работ необходимо руководствоваться следующими требованиями пожарной безопасности:

        • не покидать шасси при работающем двигателе;

        • не допускать загрязнения коллектора и глушителя пылью, топливом и т.д.;

        • не допускать работу шасси в пожароопасных местах без защитных устройств нагретых частей двигателя;

        • при работе шасси следить за тем, чтобы вблизи выпускного коллектора и глушителя не было легко воспламеняемых материалов. В местах с повышенной пожароопасностью использовать в системе выхлопа искрогасители в комплекте с глушителем и отдельно;

        • не допускать использования открытого пламени для прогрева масла в поддоне двигателя, для подсветки при заправке топливных баков, для выжигания загрязнений сердцевины радиатора;

        • во время ремонтных работ в полевых условиях, связанных с применением электрогазосварки, необходимо выключить выключатель питания бортовой сети, очистить детали и сборочные единицы от загрязнений;

        • при промывке деталей и сборочных единиц керосином, бензином или другими легковоспламеняющимися жидкостями, необходимо принять меры, исключающие воспламенение паров промывочных жидкостей;

        • места стоянки шасси, хранения ГСМ должны быть опаханы полосой не менее 3 м и обеспечены средствами пожаротушения;

        • заправку шасси ГСМ производить механизированным способом при остановленном дизеле. В ночное время применять подсветку;

        • при появлении очага пламени засыпать его песком, накрыть брезентом, мешковиной или другой плотной тканью. Использовать углекислотный огнетушитель. Не заливать горящее топливо водой.


      3. Правила и порядок заправки шасси РЖ


        Заправку шасси рабочими жидкостями производить при неработающем двигателе.

        ВНИМАНИЕ: ПРИМЕНЕНИЕ РЖ МАРОК, НЕ УКАЗАННЫХ В ДАННОМ РУКОВОДСТВЕ, МОЖЕТ ПРИВЕСТИ К ПРЕЖДЕВРЕМЕННОМУ ВЫХОДУ ИЗ СТРОЯ СБОРОЧНЫХ ЕДИНИЦ И АГРЕГАТОВ ШАССИ!


        1. Заправка системы питания топливом и удаление воздуха из системы Для заправки применять топливо, указанное в пункте 4.1.3. Заправку

          топливом производить с помощью топливозаправочных колонок или специальных заправочных агрегатов. За уровнем топлива следить по указателю уровня топлива на индикаторном щитке или визуально через заливную горловину бака.

          Удаление воздуха из системы выполнять в соответствии с указаниями подраздела 4.2.10.


        2. Заправка системы смазки двигателя

          Для заправки применять масла, указанные в пункте 4.1.3.

          Смазочные материалы должны быть чистыми и не содержать механических примесей и воды.

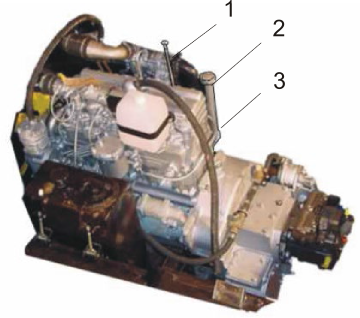

          Контроль уровня масла осуществлять с помощью масломера 1 (рисунок 4.2), расположенного в блоке цилиндров двигателя. Уровень масла должен быть между верхней и нижней меткой масломера. Проверку производить не ранее чем через три минуты после заправки, когда масло полностью стечет в картер.

          Не допускается работа двигателя с уровнем масла в картере ниже нижней и выше верхней метки на масломере.


        3. Заправка системы охлаждения двигателя

          Для заправки применять охлаждающие жидкости, указанные в пункте 4.1.3.

          Уровень охлаждающей жидкости должен быть на 50 -60 мм ниже верхнего торца заливной горловины.


        4. Заправка трансмиссии

          Для заправки применять масла, указанные в пункте 4.1.3. Заправку производить с помощью воронки с фильтром через заливную пробку, расположенную на крышке коробки передач. Уровень масла в трансмиссии контролировать по пробке 2 (рисунок 4.14), которая расположена с правой стороны коробки передач. Нормальный уровень должен быть по нижней кромке резьбового отверстия.

          Если на шасси не установлен ходоуменьшитель, то проверку уровня масла производить с помощью масломерного стержня 1. Уровень должен быть между верхней и нижней меткой стержня.


        5. Заправка гидросистемы

          Для заправки применять рабочие жидкости, указанные в пункте 4.1.3. Заправку производить в соответствии с указаниями пункта 4.2.18.2.


        6. Заправка привода управления сцеплением

Для заправки применять рабочие жидкости, указанные в пункте 4.1.3.

Рабочая жидкость заливается в главный цилиндр, расположенный в кабине, справа от педали сцепления. Для заправки необходимо снять защитный чехол с главного цилиндра и залить рабочую жидкость до уровня от 10 до 15 мм ниже верхней кромки и установить чехол на место.


      1. Проверка технического состояния


        Проверка технического состояния шасси проводится в местах эксплуатации:

        • при получении шасси;

        • при отправке шасси;

        • в других случаях, когда возникает необходимость в установлении технического состояния шасси.

          Перед проверкой шасси должно быть расконсервировано, вымыто, очищено от грязи.

          Техническое состояние шасси определяется:

        • внешним осмотром;

        • проверкой функционирования сборочных единиц шасси по штатным контрольно-измерительным приборам.

          В процессе проверки контролируются:

        • наличие комплекта эксплуатационной документации и комплекта ЗИП;

        • внешний вид шасси;

        • заправка шасси ГСМ и ОЖ;

        • работа двигателя, исправность приборов освещения и сигнализации;

        • действие тормозов и рулевого управления.


      2. Обкатка шасси


        Для новых шасси период обкатки равен 30 ч работы двигателя.

        В процессе обкатки детали шасси прирабатываются, что способствует их дальнейшей длительной работе. Недостаточная и некачественная обкатка приводит к значительному сокращению срока службы шасси.

        Перед обкаткой необходимо выполнить операции ЕТО, изложенные в пункте 4.1.7. После этого произвести обкатку двигателя на холостом ходу в течение 5 мин. с постепенным увеличением частоты вращения до максимальной (таблица 1.1).

        Во время обкатки шасси необходимо:

        • не допускать движение в тяжелых дорожных условиях;

        • двигатель загружать не более чем на 50 % от номинальной мощности;

        • следить за тепловым режимом работы двигателя, не допускать как перегрева, так и чрезмерного охлаждения;

        • проверять степень нагрева трансмиссии и тормозных механизмов. При сильном нагреве необходимо выяснить причину нагрева и устранить неисправность.

          После обкатки необходимо выполнить техническое обслуживание согласно пункта 4.1.6.


      3. Подготовка двигателя к пуску


Перед пуском нового или долго неработавшего двигателя необходимо выполнить следующие операции:

  • проверить уровень масла в картере двигателя и уровень ОЖ в радиаторе, при необходимости долить;

  • проверить наличие топлива в баке;

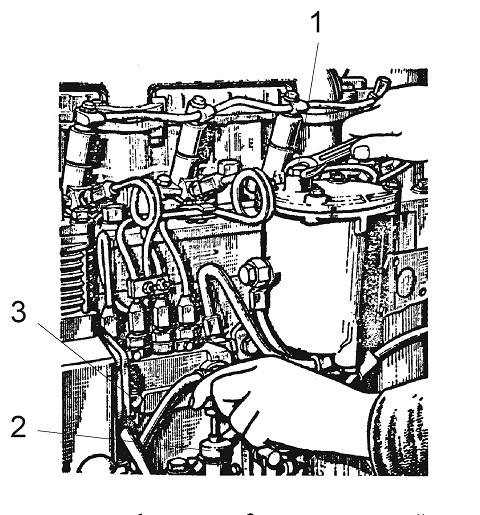

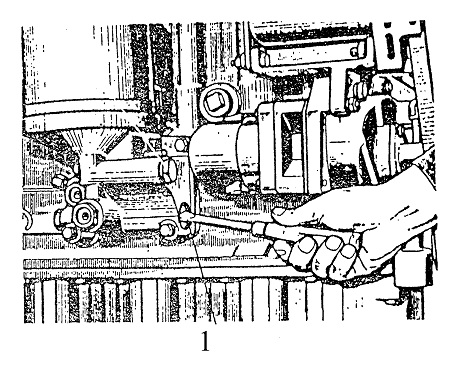

  • заполнить топливную систему двигателя топливом, для чего отвинтить продувочный болт на корпусе фильтра тонкой очистки топлива и рукоятку насоса ручной подкачки топлива. Прокачать топливо с помощью насоса ручной подкачки до появления струи топлива без пузырьков воздуха из под головки болта фильтра тонкой очистки, завинтить рукоятку насоса и продувочный болт;

  • при температуре 5 °С и ниже заправить бачок электрофакельного подогрева зимним дизельным топливом.

      1. Использование шасси

        1. Требования безопасности при работе шасси


          При работе шасси необходимо выполнять следующие условия:

  • при аварии или чрезмерном увеличении частоты вращения коленчатого вала двигателя немедленно выключить подачу топлива и остановить двигатель;

  • перед началом движения выключить стояночный тормоз, подать звуковой сигнал и начать движение;

  • во время использования шасси, для восстановления эффективности дей-ствия тормозов, после преодоления водных преград, необходимо сделать ряд при-тормаживаний, для удаления влаги с тормозных колодок и барабанов;

  • перемещение рабочих органов начинать после подачи звукового сигнала;

  • оператор должен использовать штатные средства защиты органов слуха. При эксплуатации шасси запрещается:

  • допускать дымления двигателя и значительного падения частоты враще-ния коленчатого вала двигателя от перегрузки;

  • пуск двигателя без проведения проверки заправки систем топливом, маслом и охлаждающей жидкостью;

  • пуск двигателя в помещениях с плохой вентиляцией во избежание отравления отработанными газами;

  • эксплуатация шасси с неисправными системами рулевого управления и тормозов;

  • эксплуатация шасси при наличии течи топлива, масла и охлаждающей жидкости, а также негерметичности пневмосистемы;

  • эксплуатация шасси без огнетушителя;

  • перевозка людей в грузовой платформе шасси;

  • работа шасси с неисправными контрольно-измерительными приборами. ВНИМАНИЕ: БУКСИРОВКА НЕИСПРАВНОГО ШАССИ ДОЛЖНА

    ПРОИЗВОДИТЬСЯ ТОЛЬКО С ПОМОЩЬЮ ЖЕСТКОЙ СЦЕПКИ!

        1. Пуск двигателя

          Пуск двигателя производить в следующей последовательности:

  • установить рычаг переключения передач и диапазонов в нейтральное положение;

  • установить рукоятку управления подачей топлива в положение, соответствующее максимальной подаче топлива;

  • включить выключатель «Масса»;

  • поворотом ключа включателя стартера включить стартер и пустить двигатель. При температуре плюс 5 ºС и ниже включить спираль накаливания электрофакельного подогревателя, и по прохождении 30 -40 с, когда элемент накалится (смотри показания приборов), включить стартер и пустить двигатель. После пуска и устойчивой работы двигателя отпустить включатели стартера и ЭФП.

    Продолжительность непрерывной работы стартера не должна превышать 15 с. Допускается производить последовательно не более трех включений стартера с интервалами от 1,0 до 1,5 мин . Если после трех попыток двигатель незапускается, необходимо найти и устранить неисправность:

  • после пуска двигателя плавно включить муфту сцепления;

  • прокрутить двигатель на холостом ходу при частоте вращения коленчатого вала 700 мин-1 в течение 3 -5 мин, а затем плавно увеличить частоту вращения путем перемещения педали управления подачей топлива.

    ВНИМАНИЕ: ПУСК ДВИГАТЕЛЯ ПРИ ТЕМПЕРАТУРЕ ОКРУЖАЮЩЕЙ СРЕДЫ НИЖЕ 0 ºС ПРОИЗВОДИТЬ ПРИ ВЫКЛЮЧЕННОМ НАСОСЕ ГИДРОПРИВОДА, А ХОЛОСТУЮ ПРОКРУТКУ ПРОИЗВОДИТЬ ПРИ ВКЛЮЧЕННОМ НАСОСЕ ДЛЯ ПРОГРЕВАНИЯ МАСЛА В ГИДРОПРИВОДЕ. РЕЗКОЕ УВЕЛИЧЕНИЕ ЧАСТОТЫ ВРАЩЕНИЯ КОЛЕНЧАТОГО ВАЛА СРАЗУ ПОСЛЕ ПУСКА ДВИГАТЕЛЯ (ПРИ НЕПРОГРЕТОМ МАСЛЕ В ГИДРОПРИВОДЕ) МОЖЕТ ПРИВЕСТИ К ПОВРЕЖДЕНИЮ ФИЛЬТРОЭЛЕМЕНТА НАПОРНОГО ФИЛЬТРА ГИДРОПРИВОДА!

        1. Трогание с места и движение шасси


          Для трогания шасси необходимо:

  • пустить и прогреть двигатель в соответствии с пунктом 3.3.2. Шасси считается подготовленным к эксплуатации при температуре охлаждающей жидкости ниже плюс 40 ºС и давлении в пневмосистеме не менее 0,65 МПа;

  • снизить частоту вращения коленчатого вала двигателя до значения от 600 до 700 мин-1;

  • выжать до отказа педаль сцепления;

  • рычагом переключения передач и диапазонов включить требуемый диапазон, а потом этим же рычагом -требуемую передачу;

  • снять шасси со стояночного тормоза, при этом должна погаснуть лампа стояночного тормоза на щитке приборов;

  • плавно отпустить педаль сцепления, одновременно увеличивая обороты двигателя;

  • проверить исправность тормозной системы на первых метрах пути, плавным нажатием на педаль остановочного тормоза. Крутые повороты обязательно выполнять только на малых скоростях;

  • перед началом работы, в зависимости от условий эксплуатации, перевести рычаг управления раздаточной коробкой ПВМ в одно из положений:

    а) заднее фиксированное – «Передний ведущий мост отключен» – на транспортных работах, на дорогах с твердым покрытием;

    б) среднее фиксированное – «Передний ведущий мост включается в работу автоматически»;

    в) переднее не фиксированное – «Передний ведущий мост принудительно включен» – кратковременно при преодолении большого тягового сопротивления, переезде через препятствия.


        1. Остановка шасси


          Для остановки шасси необходимо:

  • уменьшить частоту вращения коленчатого вала двигателя;

  • выжать педаль муфты сцепления на полный ход;

  • выжать педаль тормоза;

  • после полной остановки установить шасси на стояночный тормоз и отпустить педаль тормоза.


        1. Остановка двигателя


          Перед остановкой двигателя после снятия нагрузки необходимо:

  • дать двигателю поработать в течение от 3 до 5 мин сначала на средней, а затем на минимальной частоте холостого хода для снижения температуры охлаждающей жидкости и масла;

  • остановить двигатель рукояткой останова двигателя 25 (рисунок 2.1).

После остановки двигателя выключить выключатель «Масса» во избежание разрядки аккумуляторных батарей.

Запрещается останавливать двигатель закрытием крана топливного бака, так как это приведет к подсосу воздуха в систему питания и ухудшит последующий пуск двигателя.

      1. Особенности эксплуатации шасси в зимних условиях


        При использовании шасси в зимний период условия эксплуатации усложняются.

        Чтобы обеспечить бесперебойную и надежную работу в зимний период, который начинается при понижении температуры окружающего воздуха от плюс 5 °С и ниже, необходимо заблаговременно подготовить шасси к переходу на режим зимней эксплуатации, для чего следует провести очередное ТО и СТО. Оборудуйте двигатель утеплительными чехлами.

        При переходе на режим зимней эксплуатации применять только зимние марки масла, топлива и ОЖ.

        При эксплуатации в условиях более низких температур, чем указанные для марок масла, необходимо перед пуском двигателя разогреть систему охлаждения, а картер двигателя заправить маслом, подогретым до температуры от 70 °С до 80 °С.

        В случае отсутствия зимнего моторного масла допускается использовать смесь летнего масла и от 10 до 12 % дизельного топлива. При этом заправку двигателя смесью масла с дизельным топливом можно производить только после их тщательного перемешивания.

        Используемые масла при температуре от минус 15 до минус 20 °С в заднем и переднем мостах следует разбавлять до 30% заправки индустриальным маслом И-12А ГОСТ 20799-88. При температуре от минус 20 °С до минус 55 °С эти масла необходимо разбавлять до 15% заправки зимним дизельным топливом.

        При отсутствии зимних сортов топлива допускается к летнему дизельному топливу добавлять тракторный керосин в следующих количествах:

        • 10 % при температуре от 0 до минус 10 °С;

        • 20 % при температуре от минус 10 до минус 20 °С;

        • 30 % при температуре от минус 20 до минус 25 °С;

        • от 40 до 50 % при температуре ниже минус 35 °С.

        Штатные средства облегчения пуска двигателя, например электрофакельный подогреватель впускного воздуха использовать во всех случаях пуска двигателя при низкой температуре.

        Не допускается подогревать всасывающий воздух перед воздухоочистителем открытым пламенем и производить пуск двигателя буксировкой шасси.

        При установке шасси на открытой площадке, в конце смены, после остановки двигателя установить рычаг управления топливным насосом в положение, соответствующее наибольшей подаче, полностью заправить баки топливом и слить конденсат из ресиверов.

        После пуска двигателя дать ему прогреться и начинать движение только после достижения температуры ОЖ не менее 40 °С.

        Движение на первых метрах пути осуществлять с небольшой скоростью для обеспечения разогрева масла переднего и заднего мостов и рулевого управления.

      2. онтаж рабочего оборудования на шасси

        1. Общие указания

          На шасси для монтажа рабочего оборудования установлены переднее, заднее и правое боковое навесные устройства (рисунок 3.1).

          В качестве переднего и бокового навесного устройства (рисунок 3.1а, б) установлена универсальная плита, на которую можно монтировать рабочее оборудование.

          Заднее навесное устройство (рисунок 3.1в) -трехточечное, обеспечивает монтаж к шасси навесного и полунавесного оборудования со следующими присоединительными элементами:

          • диаметр пальцев для подсоединения к шарнирам продольных тяг 12, 13 (рисунок 3.2) составляет 28,7 мм;

          • диаметр пальца для подсоединения к шарниру центральной тяги 6 составляет 25 мм.

          Оборудование с собственным гидроприводом может монтироваться на всех навесных устройствах, а с механическим приводом -на переднее и заднее.

          Для оборудования с механическим приводом на шасси имеются передний и задний валы отбора мощности.

          Для подключения оборудования с гидроприводом на шасси имеется 16 пар (рисунок 2.2) рабочих гидровыводов (по 6 пар спереди и 4 пары сзади шасси, 6 боковых пар с правой стороны). Гидравлическая арматура (рукава) должна обеспечивать стыковку с переходниками гидровыводов насосов 310.3.56.04 и 310.2.28.04, присоединительные размеры гидровыводов показаны на рисунке 3.3.

          Для обеспечения обзора с места оператора за работой оборудования, смонтированного на заднем навесном устройстве, при наличии на шасси грузовой платформы, необходимо открыть люк, расположенный на ее днище.

          При работе шасси с различным рабочим оборудованием необходимо руководствоваться эксплуатационной документацией этого оборудования.



          а – переднее навесное устройство; б – боковое навесное устройство; в – заднее навесное

          устройство

          Рисунок 3.1 -Монтаж рабочего оборудования на шасси




          -

          1 – гидроцилиндр; 2 – поворотный рычаг; 3 – пружина кронштейна центральной тяги; 4 – рукоятка управления механизмом фиксации; 5 – рукоятка раскоса; 6 – центральная тяга; 7, 21, 25 – контргайка; 8 – ось продольных тяг; 9, 18 – передний конец про-дольной тяги;

          10, 16 – наружный рычаг; 11, 17 – масленка; 12, 13 – продольная тяга; 14 – проушина; 15, 28 – пальцы; 19 – поворотный вал; 20 – рукоятка; 22 – стяжка; 23 – кронштейн; 24 – регулировочный болт; 26 – вилка раскоса; 27 – правый раскос; 29 – болт; 30 -штифт; 31 – кронштейн по-воротного вала; 32 – левый раскос


          57

          Рисунок 3.2 – Механизм задней навески



          M24х1.5 / 60° для насоса 310.3.28.04


          M24х1.5 / 60° для насоса 310.2.56.04


          Рисунок 3.3 – Присоединительные размеры

        2. Монтаж рабочего оборудования на переднее навесное устройство Наиболее распространенными рабочими оборудованиями, которые

          навешиваются на переднее навесное устройство, являются шнекороторная фреза, плужный отвал, манипулятор.

          Рабочее оборудование с универсальной плитой монтируется на две опоры (406-4603120, или опоры 406-4603125, или опоры 406-4603130 находящиеся в комплекте ЗИП).

          Присоединительные размеры к переднему навесному устройству показаны на рисунке 3.4.


        3. Монтаж рабочего оборудования на боковое навесное устройство

          На боковое навесное устройство навешивается рабочее оборудование небольшого типоразмера, имеющее собственный гидропривод.

          Навешивается рабочее оборудование на две опоры. Присоединительные размеры к боковому навесному устройству показаны на рисунке 3.5.


        4. Монтаж рабочего оборудования на заднее навесное устройство Наиболее распространенным рабочим оборудованием, которое

          навешивается на заднее навесное устройство, является щеточное устройство.

          Для навешивания рабочего оборудования на заднее навесное устройство необходимо выполнить следующее:

          • установить навесное оборудование в рабочее положение на ровной площадке и подъехать к нему так, чтобы задние шарниры нижних тяг подошли к соответствующим пальцам крепления шарниров на раме оборудования;

          • перевести рукоятку 21 (рисунок 2.1), распределителя в положение "Опускание", опустить нижние тяги до уровня пальцев на раме оборудования и максимально удлинить ограничитель стяжки 22 (рисунок 3.2).

          • установить шарнир продольной тяги 13 (рисунок 3.2) с нерегулируемым раскосом на палец крепления и закрепить его чекой. Присоединить другую

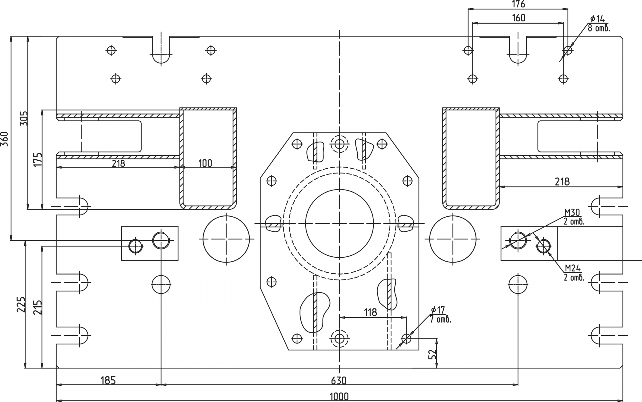

          Рисунок 3.4 – Присоединительные размеры к переднему навесному устройству




          Рисунок 3.5 – Присоединительные размеры к боковому навесному устройству

          продольную тягу 12, изменяя высоту расположения шарнира с помощью регулируемого правого раскоса 27;

          • присоединить задний шарнир центральной тяги 6 к стойке на раме оборудования.

        5. Обеспечение устойчивости шасси при работе с навесным оборудованием Во время работы шасси с навесным оборудованием необходимо

          руководствоваться следующими правилами:

          • при навешивании оборудования на одну из навесных систем необходимо обеспечивать равномерное нагружение на мосты (рисунок 3.6), чтобы не снижать устойчивость шасси. Для обеспечения равномерного нагружения, при монтаже навешиваемого оборудования, каждый раз, с противоположной стороны шасси необходимо размещать равноценный балласт;

          • при навешивании оборудования на переднюю плиту – балласт размещать в кормовой части платформы;

          • во время работы с боковым навесным оборудованием – балласт размещать в левой части платформы или же блокировать подвеску (подраздел 2.5);

          • на боковую навеску допускается навешивание оборудования, не работающего в движении, массой не более 500 кг, это не создаст дополнительного нагружения при движении шасси на раму.

          ВНИМАНИЕ: НЕ ДОПУСКАЕТСЯ ПРЕВЫШЕНИЕ ДОПУСТИМОЙ ОБЩЕЙ МАССЫ ШАССИ, А ТАКЖЕ ДОПУСТИМОЙ ОСЕВОЙ НАГРУЗКИ.

        6. Регулировка механизмов задней навески для рабочего и транспортного положений

          После навешивания рабочего оборудования необходимо производить регулировку его горизонтального положения путем изменения длины регулируемого правого раскоса 27 (рисунок 3.2) и центральной тяги 6. Не регулировать левый раскос 32 при работе с навесными орудиями, длина его должна быть постоянной и равной 475 мм. Окончательную




          62

          -

          А – масса перевозимого груза на платформе (А ≤3500 кг); B,C,D – масса навешиваемого оборудования; (B ≤1200 кг, С ≤500 кг, D ≤110 кг)


          Рисунок 3.6 – Схема нагружения шасси

          регулировку и установку навешенного рабочего оборудования производить на рабочей площадке в соответствии с инструкцией по эксплуатации оборудования.

          Следить, чтобы контргайки раскоса, ограничительных цепей и центральной тяги были затянуты, ослабление затяжки может привести к нарушению регулировки механизмов навески и срыву резьбы.

          При подготовке шасси с рабочим оборудованием к дальним переездам для улучшения проходимости укоротить центральную тягу 6.

          В кронштейны 23 ввернуты регулировочные болты 24, которые обеспечивают натяжение цепей при подъеме рабочего оборудования в транспортное положение для уменьшения раскачивания его в поперечной плоскости.

          Регулировку болтов 24 проводить для заднего навесного устройства, соблюдая следующий порядок:

          • присоединить рабочее оборудование к шарнирам продольных и центральных тяг. Ввинтить регулировочные болты 24 в кронштейны до упора;

          • приподнять рабочее оборудование так, чтобы его рабочие органы не касались земли;

          • отрегулировать длину ограничительных цепей вращением стяжек так, чтобы обеспечить свободу качания шарниров продольных тяг в соответствии с руководством по эксплуатации рабочего оборудования;

          • поднять рабочее оборудование в транспортное положение, вывинчивая болты 24 из кронштейнов, натянуть цепи так, чтобы они незначительно провисали, обеспечивая раскачивание оборудования не более 20 мм в обе стороны;

          • закрепить контргайками. Каждое изменение длины правого раскоса сопровождать регулировкой болта правого кронштейна для обеспечения самоблокировки ограничительных цепей.

            Во избежание самопроизвольного опускания необходимо заблокировать заднее навесное устройство с навешенным оборудованием в транспортном положении в соответствии с подразделом 2.5 (рисунок 2.12).

        7. Управление механизмами навески с использованием распределителя Управление задним навесным устройством осуществляется рукояткой 21

          (рисунок 2.1) распределителя, установленного в кабине шасси.

          Работая с навесным оборудованием, имеющим опорные колеса (лыжи), использовать только положения рукоятки "Подъем" и "Плавающее".

          Позицией "Опускание" пользоваться только при управлении выносными гидроцилиндрами, установленными на рабочем оборудовании и предназначенными для регулирования положений рабочих органов.

          Если после окончания хода цилиндра рукоятка распределителя не возвращается в нейтральное положение, необходимо вывести ее вручную и, наоборот, при преждевременном возврате рукоятки придержите ее рукой до полного выполнения операции.


        8. Особенности работы шасси с оборудованием, требующим привод от заднего или переднего ВОМ

          Общие рекомендации:

          • до присоединения оборудования к шасси убедиться в правильности регулировки управления задним ВОМ;

          • проверить действие привода управления переднего ВОМ (по вращению хвостовика);

          • установить и надежно зафиксировать необходимый хвостовик заднего ВОМ(6, 8 или 21 зуб) и включить соответствующий ему привод частоты вращения, при этом для хвостовиков с 6, 8 зубьями устанавливать 540 мин-1, а для хвостовика с 21 зубом -1000 мин-1 (если иное не оговорено в эксплуатационной документации оборудования).

            Для замены хвостовика заднего ВОМ (рисунок 3.7) необходимо выполнить следующее:

          • отвинтить четыре гайки 1, снять защитный кожух 2 с колпаком 3;

          • снять шесть болтов 4, снять стопорную шайбу 5 и вынуть хвостовик 6;

          • установить требуемый хвостовик в шлицевое отверстие, смазав консистентной смазкой центрирующий поясок, и зафиксировать его стопорной шайбой 5, завернуть шесть болтов 4;

          • установить защитный кожух 2 с колпаком 3 и закрепить его гайками 1;

          • смазать солидолом вал и трубу телескопического соединения карданной передачи, а также хвостовик ВОМ. Установить шарнир карданной передачи на хвостовик ВОМ, надежно закрепить его в фиксаторной канавке. Убедиться, что вилки

            шарниров промежуточного (телескопического) вала лежат ушками в одной плоскости. Несоблюдение указанного требования вызывает перегрузки карданной передачи и ВОМ;

          • установить кожух карданного вала агрегатируемого оборудования;

          • после установки карданной передачи убедиться в том, что отсутствует упирание элементов телескопического соединения карданной передачи в крайних положениях оборудования относительно шасси, минимальное перекрытие телескопической части карданной передачи должно составлять от 110 до 120 мм, так как при меньшей величине перекрытия возможно размыкание передачи;

          • длина пружины предохранительной муфты оборудования (при ее наличии) должна быть отрегулирована так, чтобы при перегрузках кулачковые муфты проворачивались одна относительно другой. Чрезмерная затяжка пружины приводит к несрабатыванию муфты и перегрузкам карданной передачи и ВОМ;

          • включение и выключение заднего ВОМ производить плавно, без рывков, на малой частоте вращения коленчатого вала двигателя;

          • перед пуском проверять работу оборудования на малой и максимальной частоте вращения коленчатого вала двигателя;

          • после снятия оборудования нельзя оставлять на хвостовике ВОМ шарнир карданной передачи.

            Замену хвостовика переднего ВОМ производить аналогично заднему ВОМ.

            Включение независимого или синхронного привода заднего ВОМ производить на остановках при минимальных оборотах двигателя или при остановленном двигателе. В случае невозможности включения произвести кратковременное страгивание шасси с места и повторить включение.


        9. екомендации по работе шасси с использованием ходоуменьшителя Для возможности использования шасси с оборудованием, требующим

пониженных скоростей, необходимо применять ходоуменьшитель.

При его использовании дополнительно понижаются скорости шасси на первой и второй передачах при переднем и заднем ходе. Остальные скорости движения шасси независимы от ходоуменьшителя.



1 – гайка; 2 – кожух; 3 – колпак; 4 – болт; 5 – стопорная шайба; 6 – хвостовик


3.7 – Замена хвостовика заднего ВОМ







Исходное положение при управлении шасси с ходоуменьшителем (рисунок 2.1):

  • устойчивые обороты холостого хода двигателя;

  • рычаг переключения передач и диапазонов 11 в нейтральном положении;

  • рычаг 30 в нейтральном положении. Для начала движения необходимо:

  • выжать педаль муфты сцепления 6;

  • включить ходоуменьшитель рычагом 30;

  • включить нужную передачу ходоуменьшителя рычагом 31;

  • включить нужный диапазон ходоуменьшителя рычагом 32;

  • включить нужный диапазон, а затем передачу рычагом 11;

  • установить рычаг 9 повышающего редуктора в нужное положение ("Включен", "Выключен");

  • отпустить педаль муфты сцепления.

    Для переключения передачи необходимо:

  • выжать педаль муфты сцепления;

  • сделать выдержку от 3 до 5 с, установить рычаг переключения передач и диапазонов в нейтральное положение;

  • включить нужную передачу ходоуменьшителя;

  • включить первую или вторую передачу переднего или заднего хода КП;

  • отпустить педаль муфты сцепления.

    Для прекращения движения шасси необходимо;

  • снизить обороты двигателя до минимально устойчивых;

  • выжать педаль муфты сцепления;

  • сделать выдержку от 3 до 5 с и установить рычаг переключения передач и диапазонов в нейтральное положение;

  • установить рычаг переключения передач ходоуменьшителя в нейтральное положение.

    ВНИМАНИЕ: ОБЯЗАТЕЛЬНО СТАВИТЬ РЫЧАГ В НЕЙТРАЛЬНОЕ ПОЛОЖЕНИЕ ДЛЯ ИСКЛЮЧЕНИЯ ВЫХОДА ИЗ СТРОЯ ВАЛА И ВИЛКИ ВКЛЮЧЕНИЯ ХОДОУМЕНЬШИТЕЛЯ!

  • установить рычаг включения ходоуменьшителя в положение "Выключено";

  • отпустить педаль муфты сцепления.




3.3.8 Возможные неисправности и методы их устранения

В таблице 3.1 приведены возможные неисправности и методы их устране-ния.

Таблица 3.1 -Возможные неисправности и методы их устранения


Неисправность, внешнее проявление, причина

Метод устранения

Двигатель

Двигатель не пускается:

-воздух в топливной системе

Прокачать систему насосом ручной подкачки. При необходимости устра-нить подсос воздуха

-неисправен топливный насос

Снять топливный насос с двигателя и отправить в мастерскую для ремонта

-засорены топливные фильтры

Промыть фильтр грубой очистки топлива и заменить фильтр тонкой очистки топлива

Двигатель не развивает мощности:

-нет полной подачи топлива из-за разрегулировки тяг управления топливным насосом

Отрегулировать тяги управления

-засорился фильтрующий элемент

Заменить фильтрующий элемент фи-льтра тонкой очистки топлива

-неисправны форсунки

Выявить неисправные форсунки, промыть и отрегулировать

-неправильный угол опережения подачи топлива

Установить рекомендуемый угол опе-режения подачи

-засорен воздухоочиститель

Провести ТО воздухоочистителя дви-гателя

-неисправен топливный насос

Снять топливный насос и отправить в мастерскую для ремонта

-снизилось давление наддува

Снять турбокомпрессор с двигателя и отправить в мастерскую для ремонта

-нарушена герметичность охладителя наддувочного воздуха

Определить причину разгерметиза-ции и устранить ее

Двигатель дымит на всех режимах работы:

-из выхлопной трубы идет черный дым:

1) засорен воздухоочиститель двигателя

Провести ТО воздухоочистителя

2) зависание иглы распылителя форсунки

Выявить неисправную форсунку, промыть или заменить распылитель, при необходимости, отрегулировать форсунку

Продолжение таблицы 3.1


Неисправность, внешнее проявление, причина

Метод устранения

3) плохое качество топлива

Заменить топливо на рекомендуемое

-неисправен топливный насос

Снять топливный насос с двигателя и отправить в мастерскую для ремонта

-из выпускной трубы идет белый дым:

1) двигатель работает с переохлаж-дением

Прогреть двигатель, во время работы поддерживать температуру охлажда-ющей жидкости в пределах от 75 до 95 °С

2) не отрегулированы зазоры между клапанами и коромыслами

Отрегулировать зазоры

3) попадание ОЖ в топливо

Заменить топливо

4) неправильно установлен угол опережения подачи топлива

Установить рекомендуемый угол опережения подачи топлива

-из выпускной трубы идет сизый дым:

1) попадание масла в камеру сгорания в результате износа деталей гильзопоршневой группы

Заменить изношенные детали

2) избыток масла в картере двигателя

Слить избыток масла, установив уро-вень по верхней метке маслоизмери-тельного стержня

Двигатель перегревается:

-охлаждающая жидкость в радиаторе кипит

Устранить течи охлаждающей жид-кости из системы охлаждения, очис-тить радиатор от грязи и пыли, при необходимости, очистить систему ох-лаждения от накипи, отрегулировать натяжение ремня генератора

Недостаточное давление масла на прог-ретом двигателе:

-неисправен датчик давления масла

Заменить

-нарушена герметичность соединений маслопроводов

Выявить и устранить

-неисправен насос системы смазки двигателя

Устранить неисправность или заме-нить насос

-уровень масла в картере ниже допусти-мого

Долить масло до верхней метки маслоизмерительного стержня

-предельный износ сопряжений "шейки коленчатого вала -подшипники"

Отправить двигатель в ремонт

Продолжение таблицы 3.1


Неисправность, внешнее проявление, причина

Метод устранения

Ротор турбокомпрессора не вращается (отсутствует характерный звук высокого тона):

-наличие посторонних предметов, препятствующих вращению ротора

Снять впускной и выпускной пат-рубки, удалить посторонние предме-ты

-заклинивание ротора в подшипнике

Заменить турбокомпрессор

-повышенный выброс масла со стороны компрессора или турбины, нарушение герметичности масляных уплотнений турбокомпрессора

Снять турбокомпрессор с двигателя и отправить в мастерскую

Муфта сцепления

Муфта сцепления не передает полного крутящего момента:

-нет свободного хода педали

Отрегулировать свободный ход педали

-изношены накладки ведомого диска

Заменить ведомый диск в сборе

Муфта сцепления выключается не полностью:

увеличен свободный ход педали


Отрегулировать свободный ход педа-ли до нормальной величины

Попадание масла в сухой отсек муфты сцепления:

-износ манжеты, уплотняющей коленчатый вал


Заменить манжету

-износ манжеты кронштейна отводки

Заменить манжету

Коробка передач

Передачи включаются со скрежетом: нарушена регулировка тяги тормозка


Отрегулировать длину тяги

Задний мост

Повышенный шум в главной конической паре:

нарушена регулировка подшипников главной передачи


Отрегулировать подшипники

Не работает блокировка дифференциала:

-низкое давление подводимого к исполнительному механизму масла

Проверить давление масла

-замаслены диски муфты

Промыть диски муфты в бензине, устранить подтекание масла

Продолжение таблицы 3.1


Неисправность, внешнее проявление, причина

Метод устранения

-изношены фрикционные накладки дис-ков муфты

Заменить фрикционные накладки или диски в сборе

-повреждена диафрагма муфты блокировки

Заменить диафрагму

Задний ВОМ

Задний ВОМ не передает полного моме-нта (буксует) или при выключении про-должает вращаться:

-нарушена регулировка механизма уп-равления в связи со значительным изно-сом фрикционных накладок тормозных лент или по другой причине

Отрегулировать механизм управле-ния ВОМ

-нечеткое переключение рычага управ-ления ВОМ (наличие в соединениях зае-даний, упираний, загрязнений и прочее)

Устранить причины, препятствую-щие свободному перемещению дета-лей механизма управления. Рычаг уп-равления должен четко фикси-роваться в положениях "ВОМ ВКЛЮЧЕН" / "ВОМ ВЫКЛЮЧЕН"

Передний ведущий мост

Передний мост при буксовании задних колес автоматически не включается при переднем ходе шасси:

-изношены детали муфты свободного хода

Заменить муфту свободного хода

-заклинивающие пазы наружной обоймы муфты свободного хода загрязнены продуктами окисления мас-ла и износа деталей

Снять муфту и промыть детали

-деформированы пружины поджимного механизма роликов

Заменить пружины

-предохранительная муфта не передает крутящий момент

Отрегулировать муфту на передачу крутящего момента от 400 до 800 Н∙м

-тросик включения раздаточной коробки имеет увеличенную длину

Отрегулировать длину тросика

Повышенный шум главной передачи: повышенный люфт в подшипниках главной передачи


Отрегулировать подшипники

Подтекание смазки через манжету фланца главной передачи:

Продолжение таблицы 3.1

Неисправность, внешнее проявление, причина

Метод устранения

-износ или повреждение манжеты фланца

Снять фланец, выпрессовать обойму с манжетой и заменить манжету

Подтекание смазки через манжету фланца колесного редуктора:

-увеличенный осевой зазор в подшип-никах фланца

Отрегулировать подшипники

-износ или повреждение манжеты

Заменить манжету

-нарушена регулировка сходимости передних колес

Отрегулировать сходимость передних колес

-несоответствие давления воздуха в ши-нах передних и задних колес рекомен-дуемым нормам

Для предупреждения неисправностей поддерживать давление воздуха в шинах передних и задних колес согласно рекомендуемым значениям

-передний мост постоянно включен из-за поломки, заедания в управлении раздаточной коробкой

Проверить работу механизма прину-дительного включения. Устранить заедание. Отрегулировать механизм управления раздаточной коробкой

Угловое колебание колес:

-осевой зазор в подшипниках шкворня колесного редуктора

Отрегулировать подшипник

-увеличенный зазор в подшипниках передних колес (фланца)

Отрегулировать зазор в подшипниках фланца

Тормоза

Тормоза "не держат":

-нарушена регулировка хода штока тормозной камеры


Отрегулировать ход штока

-замаслены или изношены накладки тормозных дисков

Промыть накладки, при необходимо-сти, заменить

Рулевое управление

Повышенное усилие на рулевом колесе (отсутствует или недостаточное давле-ние в гидросистеме руля):

-пониженный уровень масла в баке, насос питания не развивает требуемого давления


Долить масло до требуемого уровня и прокачать гидросистему

-предохранительный клапан насоса-дозатора завис в открытом положении или настроен на низкое давление

Промыть предохранительный клапан и отрегулировать на давление от 9,0 до 10,5 МПа

-подсос воздуха во всасывающую магистраль системы

Проверить всасывающую магистраль системы, устранить негерметичность и прокачать систему для удаления воздуха

-значительное трение или подклинивание в механических

Проверить и устранить причины, препятствующие свободному пере-

Продолжение таблицы 3.1

Неисправность, внешнее проявление, причина

Метод устранения

элементах рулевой колонки

мещению в механических элементах рулевой колонки

Рулевое колесо вращается без поворота управляемых колес:

-недостаточный уровень масла в масло-баке

Долить масло до требуемого уровня

-изношены уплотнения поршней гидро-цилиндров

Заменить уплотнения или гидроци-линдры

Повышенная вязкость масла (масло холодное)

Прогреть масло при работающем двигателе

Рулевое колесо не возвращается в "НЕЙТРАЛЬ":

-повышенное трение или подклинивание в механических элементах рулевой колонки

Устранить причины трения и подк-линивания

-шлицевый хвостовик рулевой колонки и рулевого агрегата установлены несоосно (распор карданного вала) или с недостаточным зазором

Освободить кардан. Для увеличения зазора установить дополнительные шайбы толщиной не более 1,5 мм между рулевым агрегатом и кронш-тейном рулевой колонки

Люфт рулевого колеса:

-не затянуты конусные пальцы гидроцилиндров или рулевой тяги

Затянуть гайки пальцев моментом от 120 до 140 Н∙м и зашплинтовать

-повышенный люфт шлицевого соединения «кардан рулевого вала -рулевой агрегат»

Заменить нижнюю вилку кардана

Неодинаковые минимальные радиусы поворота шасси вправо-влево:

не отрегулирована сходимость колес


Отрегулировать сходимость колес

Неполный угол поворота направ-ляющих колес:

-недостаточное давление в гидроцилиндре

Отрегулировать давление в пределах от 9,0 до 10,5 МПа

-неисправен насос питания

Отремонтировать или заменить насос

Гидросистема

Подсос воздуха в систему

Выявить место подсоса и устранить дефект

Повышенная утечка масла в насосе

Заменить насос

Подсос воздуха в систему по всасыва-

Подтянуть крепление и, при необхо-

Продолжение таблицы 3.1

Неисправность, внешнее проявление, причина

Метод устранения

ющей магистрали

димости, заменить прокладки всасы-вающего патрубка

-Подсос воздуха через самоподжимные манжеты вала масляного

Проверить состояние самоподжимных манжет и, при необходимости, заменить

Пневмосистема

Давление в ресиверах медленно нарастает:

-утечка воздуха в системе


Устранить негерметичность

-неисправен компрессор:

Отремонтировать компрессор

засорены клапаны компрессора

Снять головку компрессора и очис-тить от коксоотложений клапаны и седла

Давление воздуха в ресиверах быстро снижается при нажатии на педаль тормозов:

-перекошен, засорен или поврежден впускной клапан тормозного крана

Устранить перекос, очистить клапан или заменить его

-порвана диафрагма тормозного крана

Заменить диафрагму

Недостаточное давление в ресиверах:

-утечка воздуха из пневмосистемы

Устранить утечки воздуха

-нарушено положение регулировочной крышки регулятора давления

Отрегулировать регулятор давления

-закоксованы или неисправны всасывающий или нагнетательный клапаны компрессора

Очистить клапаны от коксоотложений, а в случае их сильного износа заменить

-зависание или износ поршневых колец компрессора

Очистить поршневые кольца от коксоотложений или заменить их

Повышенный выброс масла компрессором в пневмосистему

Очистить поршневые кольца компрессора или заменить их

Регулятор давления включает компрес-сор на холостой ход при давлении менее 0,8 МПа, а на рабочий ход -менее

0,7 МПа:

-загрязнение полостей и каналов регулятора давления

Промыть и очистить регулятор дав-ления

-нарушено положение регулировочной крышки регулятора

Отрегулировать регулятор давления

  • повреждение резиновых деталей регу-лятора давления, уса пружин

  • перекос, зависание золотника регу-лирующей части регулятора давления

Заменить поврежденные детали


Обеспечить его подвижность и сма-зать его

Продолжение таблицы 3.1

Неисправность, внешнее проявление, причина

Метод устранения

Регулятор давления часто срабатывает без отбора воздуха из ресиверов: утечка воздуха из пневмосистемы


Выявить и устранить утечку

Регулятор давления работает в режиме предохранительно клапана:

-завернута на большую величину регулировочная крышка

Отрегулировать регулятор давления

-заклинивание разгрузочного поршня регулятора давления

Разобрать регулятор давления и устранить заклинивание

-засорены выпускные отверстия в крышке регулятора давления

Прочистить выпускные отверстия

Кран слива конденсата

Кран слива конденсата негерметичен: клапан или корпус загрязнены или имеют дефекты


Очистить корпус и клапан

Утечка воздуха из-под прокладки корпуса крана слива конденсата: дефекты на уплотнительной прокладке, торцах крана или бобышке ресивера


Заменить прокладку или кран слива конденсата. Зачистить торец бобышки ресивера

Кран тормозной двухсекционный с рычагом

В свободном состоянии рычага крана наблюдается утечка воздуха в атмосферу через выпускное окно:

-дефекты клапанов


Заменить дефектные детали. Очистить седла клапанов

-дефекты пружин

Заменить дефектные детали. Очистить седла клапанов

Утечка воздуха по разъему корпусов:

-дефект уплотнительного кольца

Заменить кольцо

-повреждение торцевых поверхностей корпусов

Зачистить поврежденное место

При возрастании давления в верхней секции медленный рост давления в нижней секции: набухание уплотнительных колец


Заменить дефектные кольца

Заедание рычага крана:

загрязнение рычажного механизма из-за повреждения защитного чехла


Очистить от грязи детали рычажного механизма, заменить дефектный чехол

Нарушение следящего действия по ходу рычага:


Заменить упругий элемент

Продолжение таблицы 3.1

Неисправность, внешнее проявление, причина

Метод устранения

дефект упругого элемента

Ускорительный клапан

Утечка сжатого воздуха:

дефектные уплотнительные кольца


Заменить кольца

Высокая начальная чувствительность крана тормозного:

-разбухли уплотнительные кольца на поршне или корпусе клапанов

Заменить кольца

Камера тормозная с пружинным энергоаккумулятором

Утечка воздуха из мембранной камеры:

-дефект мембраны

Заменить мембрану

-негерметичность по разъему

Подтянуть болты стяжного хомута

Давление срабатывания мембранной камеры очень высокое:

дефект мембраны


Заменить мембрану

Шток камеры после выпуска воздуха не возвращается в исходное положение: дефект возвратной пружины


Заменить пружину

При подаче воздуха пружинный энергоаккумулятор не оттормаживается: негерметичен уплотнитель или кольцо


Заменить кольцо или уплотнитель

Сжатый воздух проходит по разъему цилиндра и фланца:

дефект уплотнительного резинового кольца в разъеме


Заменить кольцо

Клапан управления тормозами прицепа

В отторможенном состоянии происходит утечка воздуха через атмосферное отверстие:

-негерметичен выпускной клапан

Очистить клапан и седло клапана

-дефект уплотнительных колец на ступенчатом поршне и толкателе

Заменить кольца

В частично заторможенном состоянии происходит утечка воздуха через атмосферное отверстие:

-негерметичен выпускной клапан

Очистить клапан и седло клапана

-дефект диафрагмы

Заменить диафрагму

В отторможенном состоянии давление возрастает больше заданного:

-негерметичен впускной клапан

Очистить клапан и седло клапана

Продолжение таблицы 3.1

Неисправность, внешнее проявление, причина

Метод устранения

-дефект поршня, дефект уплотни-тельного кольца на поршне, дефект пружины

Заменить дефектные детали

Нарушение правильной работы клапана управления тормозами:

зажат ступенчатый поршень, дефект диафрагмы, дефект пружины, поломка упорного кольца в толкателе, дефект уплотнительных колец на ступенчатом поршне, толкателе, нижнем поршне


Заменить дефектные детали

Кран тормозной обратного действия

Утечка воздуха:

дефект клапана или его пружины


Заменить клапан или пружину

Нарушение следящего действия:

-поломка уравновешивающей пружины

Проверить и, при необходимости, заменить пружину

-набухание уплотнительного кольца

Проверить и, при необходимости, заменить кольцо

Нет отбора воздуха для накачки шин:

-недостаточно утоплен шток клапана отбора воздуха в регуляторе давления

Навернуть полностью гайку присое-динительного шланга на штуцер

-регулятор давления переключил компрессор на холостой ход

Снизить давление в ресиверах ниже 6,5 МПа

Электрооборудование

Амперметр не показывает зарядки:

-неисправен амперметр (при неработа-ющем двигателе и включенных потре-бителях амперметр не показывает разрядку)

Заменить амперметр

-обрыв в зарядной цепи

Устранить повреждения

-пробуксовка приводного ремня

Отрегулировать натяжение ремня генератора

-неисправен генератор (отсутствует напряжение на клеммах "+" и "Д")

Снять и отправить в мастерскую для ремонта

Амперметр длительное время показывает большой зарядный ток (более чем 15 А):

-значительный разряд или неисправ-ность аккумуляторной батареи

Зарядить или заменить

-высокий уровень регулируемого напряжения

Установить переключатель посезон-ной регулировки в положение

Продолжение таблицы 3.1

Неисправность, внешнее проявление, причина

Метод устранения

«ЗИМА»

-неисправна аккумуляторная батарея

Заменить

-увеличено переходное сопротивление между клеммами аккумуляторной батареи и наконечниками проводов вследствие ослабления, окисления

Зачистить клеммы соединения, зачи-стить и смазать неконтактные части смазкой «Литол-24», подтянуть гайки выключателя «МАССА»

Аккумуляторная батарея "кипит" и тре-бует частой доливки дистиллированной воды, лампы освещения горят с перекалом:

-высокий уровень регулируемого напряжения

Установить переключатель посезон-ной регулировки в положение «ЛЕТО»

-неисправна аккумуляторная батарея

Заменить

При включении стартера тяговое реле не срабатывает (отсутствует характерный щелчок):

-слабая затяжка клемм аккумуляторов или их окисление

Зачистить контакты и затянуть клем-мы

-подгорели контакты тягового реле

Зачистить контакты

-неисправность в цепи реле стартера

Проверить цепь и устранить неис-правность

-разряжены или неисправны аккумуля-торные батареи

Зарядить или заменить батареи

При включении стартера слышен повы-шенный шум шестерни привода

Зачистить заусенцы или забоины на зубьях, заменить венец маховика или шестерню привода

При включении стартер не про-ворачивает коленчатый вал двигателя или вращается очень медленно:

-отсоединен один из наконечников проводов, идущих к аккумуляторным батареям

Надежно затянуть наконечники проводов на клеммах аккумуляторной батареи

-сильное окисление наконечников проводов и клемм аккумуляторных батарей

Зачистить клеммы батарей и нако-нечники проводов, смазать их некон-тактные части смазкой «Литол -24»

-сработало блокирующее устройство запуска двигателя или неисправен его выключатель

Установить рычаг КП в нейтральное положение или заменить выключатель

-разрядились аккумуляторные батареи ниже допустимого предела

Зарядить или заменить аккумулятор-ные батареи

-загрязнились коллектор и щетки стар-

Очистить коллектор и щетки

Продолжение таблицы 3.1

Неисправность, внешнее проявление, причина

Метод устранения

тера

  • обгорели контакты реле стартера

  • пробуксовка муфты привода стартера (износ роликов муфты или трещина обоймы)

Зачистить контакты реле стартера Заменить привод стартера

-двигатель не подготовлен к пуску при температуре ниже плюс 5 °С

Подготовить двигатель к пуску

После пуска двигателя стартер остается во включенном состоянии

Остановить двигатель, отключить и зачистить контакты тягового реле

Шестерня привода не выходит из зацеп-ления с венцом маховика вследствие поломки возвратной пружины рычага отводки привода

Заменить возвратную пружину

Генератор не отдает полной мощности:

-проскальзывание приводного ремня

Отрегулировать натяжение приводного ремня

-обрыв одной из обмоток статора

Спаять и изолировать место обрыва или заменить обмотку

-межвитковое замыкание обмотки возбуждения

Заменить обмотку

Повышенный шум генератора:

-проскальзывание или чрезмерное натяжение ремня генератора

Отрегулировать натяжение ремня генератора

-износ подшипников

Заменить подшипники

Значительное уменьшение регулируемо-го напряжения интегрального устрой-ства

Заменить интегральное устройство

Аккумуляторные батареи системати-чески перезаряжаются (амперметр дли-тельное время показывает большой за-рядный ток, а при отсутствии аккуму-ляторной батареи перегорают лампы):

-короткое замыкание или обрыв цепи конденсатора генератора

Восстановить цепь или заменить регулирующее устройство

-значительное увеличение регулируе-мого напряжения интегрального устрой-ства

Заменить интегральное устройство

Система отопления и вентиляции кабины

В кабину не поступает теплый воздух, нет циркуляции воды через систему отопления:

Продолжение таблицы 3.1

Неисправность, внешнее проявление, причина

Метод устранения

  • перекрыт кран на головке блока цилиндров

  • ледяные или воздушные пробки в шлангах системы


Открыть кран блока цилиндров


Раздробить лед, пропустить через шланги горячую воду

-не работает вентилятор системы

Устранить неисправность вентилято-ра, проверить электроцепь включения вентилятора

В кабину поступает нагретый воздух большой влажности:

-утечка воды в радиаторе системы

Устранить течь или заменить радиатор

-повреждение шлангов

Заменить поврежденные шланги

-утечка воды в соединениях системы

Подтянуть стяжные хомуты

Ходоуменьшитель

Подтекание в местах соединения трубопроводов:

-плохая затяжка соединений

Подтянуть гайки

-попадание посторонних предметов на поверхность конусов ниппеля и штуцера

Если подтекание не прекращается, разъединить соединение, проверить чистоту и состояние поверхности конусов ниппеля и штуцера

Шасси не двигается при включенном ходоуменьшителе:

-не включена передача КП

Включить передачу

-неисправен гидронасос или гидромо-тор

Устранить неисправности

  1. Техническое обслуживание

    1. Техническое обслуживание шасси

      1. Указания по организации ТО

        ТО шасси является плановым и заключается в выполнении операций, обеспечи-вающих исправное техническое состояние и экономичную работу шасси в течение за-данного ресурса. ТО необходимо выполнять своевременно и в полном объеме с учетом рекомендаций, указанных в руководстве по эксплуатации. Допускается в зависимости от условий эксплуатации шасси отклонение от установленной периодичности проведения ТО на плюс 10 % для ТО-1 и ТО-2 и на 5 % для ТО-3.

        Отметки о проведении работ по ТО должны заноситься в формуляр


      2. иды ТО и их периодичность

        Виды ТО и их периодичность приведены в таблице 4.1.

        Таблица 4.1 -Виды и периодичность ТО шасси


        Вид технического обслуживания

        Периодичность проведения, ч работы двигателя

        ТО при подготовке к эксплуатации

        Перед началом рабочей смены

        ТО по окончании обкатки

        После 30 ч работы

        ЕТО

        от 8 до 10

        ТО-1

        125

        ТО-2

        500

        ТО-З

        1000

        СТО

        При переходе к осенне-зимнему обслужива-нию (СТО) или весенне-летней эксплуатации (проводиться одновременно с очередным ТО)

        ТО, не совпадающее со сроками проведения ТО-1, ТО-2 и ТО-3

        2000

        ТО в особых условиях эксплуатации

        При подготовке к работе в особых условиях

        ТО при хранении

        В соответствии с подразделом 5.5



        работ

      3. Перечень ГСМ и общие указания по проведению смазачно-заправочных


        В таблице 4.2 приведены наименования и марки ГСМ, используемые при

        эксплуатации и техническом обслуживании шасси с указанием их количества, периодичности замены и номера позиции точек смазки (заправки) на карте смазки (рисунок 4.1).

        Продолжение таблицы 4.2



        Таблица 4.2 -Перечень ГСМ


        Место смаз-ки (заправ-ки)

        Наименование и обозначение марок ГСМ

        Количе-ство то-чек смазки (заправ-ки)

        Объ-ем ГСМ,

        л

        Перио-дич-ность замены и за-правки смазки, ч

        Номер пози-ции на карте смазки


        Основные


        Дублирующие

        Топливный бак

        При температуре окружающей среды 0 °С и выше

        1

        130

        За-правка по необ-ходи-мости

        14

        Топливо дизельное по ГОСТ 305-82

        Л-0,2-40

        Первого и высшего сортов

        Л-0,5-40

        Зарубежные: BS-2869 (Англия), ASTM-D-VV-F-800 (США)

        При температуре окружающей среды ми-нус 20 °С и выше:

        Топливо дизельное по ГОСТ 305-82

        З-0,2 минус 35

        З-0,5 минус 35

        Зарубежные: DЕF 2402B (Англия), 975-68 SAE (США)

        При температуре окружающей среды ми-нус 50 °С и выше

        Топливо дизельное по ГОСТ 305-82

        А-0,2

        А-0,4

        Зарубежные: SAE VV-F 800 (США)

        Бачок элек-трофакельно-го подогрева-теля

        Топливо дизельное то же, что и в топлив-ном баке

        1

        0,29

        -

        -

        Картер мас-ляный дви-гателя

        При температуре окружающей среды 0

        °С и выше


        1


        13,5


        250


        7

        Масла моторные

        «НАФТАН ДЗ» SAE 10W-40, SAE 15W-40, SAE 20W-50 ТУ BY

        300042199.010-2009,

        «ЛУКОЙЛ Авангард» SAE 10W-40, SAE 15W-40,

        «ЛУКОЙЛ

        Авангард Экстра» SAE 10W-40, SAE 15W-40

        Продолжение таблицы 4.2

        Место смаз-ки (заправ-ки)

        Наименование и обозначение марок ГСМ

        Количе-ство то-чек смазки (заправ-ки)

        Объ-ем ГСМ,

        л

        Перио-дич-ность замены и за-правки смазки, ч

        Номер пози-ции на карте смазки


        Основные


        Дублирующие

        Hessol Turbo Diesel SAE 15W-40, Essolube XT-5, Teboil Super NPD (power), Royal Triton QLT (U 76), Neste Turbo LE, Mobil Deivac 1400 Super, Ursa Super TD (Texaco), Shell Rimula X SAE 10W-30, SAE 15W-40, Shell Rimula D Extra SAE 10W-30, SAE 15W-40

        При температуре окружающей среды 0 °С и ниже

        Масла моторные

        «НАФТАН ДЗ» SAE 10W-40 ТУ BY

        300042199.010-2009,

        «ЛУКОЙЛ Аван-

        гард Ультра» SAE 5W-40

        Shell Rimula Ultra SAE 10W-40, Hessol Turbo Diesel SAE 15W-40

        Топливный насос высо-кого давле-ния

        »

        0,25

        При уста-новке

        16

        Поддон воз-духоочисти-теля

        Предварительно отфильтрованное отра-ботанное и отстоявшееся моторное масло

        3,9

        500

        8

        Корпус трансмиссии

        Масло трансмисси-онное

        ТАп-15В*, ТСп-10 ГОСТ 23652-79

        Масло трансмисси-онное

        ТЭП-15* ТСП-15К ГОСТ 23652-79

        1

        68

        1000

        10

        Зарубежные: Shell Dentax 90 (Англия), Mobil Mobilube C90, GX80, GX90 (США), Shell Spirax EP80W, EP90 (Англия)

        Корпус переднего моста

        »

        »

        1

        1,7

        1000

        2

        Корпуса ко-лесных ре-дукторов пе-реднего мо-ста

        »

        »

        2

        5,26

        1000

        3

        Опора передне-го ВОМ

        »

        »

        1

        5

        500

        1

        Продолжение таблицы 4.2

        Место смаз-ки (заправ-ки)

        Наименование и обозначение марок ГСМ

        Количе-ство то-чек смазки (заправ-ки)

        Объ-ем ГСМ,

        л

        Перио-дич-ность замены и за-правки смазки, ч

        Номер пози-ции на карте смазки


        Основные


        Дублирующие

        Опора про-межуточная

        »

        »

        1

        1,15

        1000

        5

        Конечные передачи

        »

        »

        2

        5,4

        1000

        11

        Бак гидро-привода ру-левого управления

        Масло моторное М-10В2

        ГОСТ 8581-78

        Масло моторное М-8В

        ГОСТ 10541-78

        1

        7

        1000

        4

        Бак гидро-системы

        При температуре окружающей среды 0 °С и выше

        1

        135

        Сезон-но, но не бо-лее 1000

        9

        ADDINOL

        Hydraulikol HLP32; Масло гидравличе-ское ТНК Гидравлик HLP32 ТУ236.915.052-2008

        Масло гидравличе-ское

        МГЕ-46В

        ТУ 38.001347-00

        HESSOL BECHEM STAROIL NR.46

        (Германия)

        При температуре окружающей среды 0 °С и ниже

        Масло гидрав-лическое АМГ-10 ГОСТ 6794-75

        Зарубежные:

        HESSOL BECHEM STAROIL NR.22

        (Германия)

        Подшипник отводки муфты сцепления

        Смазка Литол-24

        ГОСТ 21150-87

        Смазка солидол С ГОСТ 4366-76

        1

        0,02

        250

        15

        Зарубежные: BECHEM LCP-GM (Германия), Mobil Grease MP (США)

        Поворотный вал меха-низма навески

        »

        »

        1

        0,05

        1000

        12

        Пальцы гидро-цилиндров подъема плат-формы

        »

        »

        4

        0,4

        (4×0,1)

        1000

        13

        Продолжение таблицы 4.2

        Место смаз-ки (заправ-ки)

        Наименование и обозначение марок ГСМ

        Количе-ство то-чек смазки (заправ-ки)

        Объ-ем ГСМ,

        л

        Перио-дич-ность замены и за-правки смазки, ч

        Номер пози-ции на карте смазки


        Основные


        Дублирующие

        Верхняя и нижняя опоры колесных ре-дукторов пе-реднего ве-дущего моста

        »

        »

        4

        0,2

        (4×0,05)

        1000

        (250)

        -

        Шлицевые соединения карданных валов, хвосто-вики и другие подвижные соединения, не указанные в данной таблице

        »

        »

        4

        0,4

        (4×0,1)

        250

        -

        Реверсивный привод управления сцеплением

        Жидкость тормозная "Нева-М"

        ТУ 2451-053-36732629-2003

        Жидкость тормозная "Росдот" ТУ 2451-004-

        36732629-99

        1

        0,8

        3000

        (500)

        17

        Зарубежные: Тормозная жидкость SAE J1703 Shell Donax B (Англия);

        DOT3, DOT4 (Германия)

        Система охла-ждения двига-теля (с радиа-тором)

        Охлаждающая жид-кость ОЖ-40

        (до минус 40 °С) или ОЖ-65

        (до минус 65 °С) ГОСТ 28084-89

        1

        20

        Один раз в 2 года

        6

        Зарубежные:

        MIL-F-5559 (BS 150) (США)

        FL-3 Sort S-735 (Англия)

        * При температуре окружающей среды от минус 15 °С до минус 20 °С разбавлять до 30% объ-ема заправки индустриальным маслом И-12А ГОСТ 20799-88. При температуре окружающей среды до минус 55 °С разбавлять до 15% объема заправки зимним дизельным топливом.






        -

        1 -Опора переднего ВОМ; 2 -Корпус переднего моста; 3 -Корпуса колесных редукторов переднего моста; 4 -Бак гидропривода рулевого управле-ния; 5 -Опора промежуточная; 6 -Система охлаждения двигателя (с радиатором); 7 -Картер масляный двигателя; 8 -Поддон воздухоочистителя; 9 -Бак гидросистемы; 10 -Корпус трансмиссии; 11 -Конечные передачи; 12 -Поворотный вал механизма навески; 13 -Пальцы гидроцилиндров подъема платформы; 14 -Топливный бак; 15 -Подшипник отводки муфты сцепления; 16 -Топливный насос высокого давления; 17 -Реверсивный привод управления сцеплением

        Рисунок 4.1 – Карта смазки

      4. Общие указания по смазке (замене масел):

        • слив масла при его замене производить сразу после остановки шасси, когда масло еще горячее. Заправку производить до уровня контрольных пробок или отметок на щупе;

        • перед проверкой уровня заправки масла шасси установить на ровной горизонтальной поверхности;

        • перед выполнением смазочных работ, связанных со шприцовкой узлов, необходимо очистить масленки и нагнетать смазку шприц-прессом до выдавливания свежей смазки из зазоров. После чего удалить выступающую смазку.


      5. еры безопасности


        При проведении любого технического обслуживания шасси необходимо соблюдать следующие указания:

        • операции технического обслуживания выполнять только при неработающем двигателе и заторможенном шасси;

        • не вносить в шасси или его отдельные составные части никаких изменений без согласования с изготовителем;

        • инструмент и приспособления для проведения ТО должны быть исправными, соответствовать назначению и обеспечивать безопасное выполнение работ;

        • запрещается проводить любые работы под поднятым кузовом без фиксации последнего в поднятом положении;

        • при осмотре объектов контроля и регулирования пользоваться переносной лампой напряжением не более 36 В. Лампа должна быть защищена проволочной сеткой;

        • накачивать шины с контролем давления;

        • во избежание ожогов соблюдать осторожность при открывании пробки заливной горловины системы охлаждения двигателя, так как система охлаждения двигателя работает под давлением;

        • при обслуживании аккумуляторных батарей не допускать попадания электролита на кожу;

        • не отсоединять выводы аккумуляторных батарей при работающем двигателе. Это вызовет появление пикового напряжения в электрической цепи и приведет к неизбежному повреждению изделий, содержащих полупроводниковые приборы и лампы накаливания;

        • во избежание опасности взрыва не допускать нахождение источников открытого пламени вблизи топливной системы двигателя и аккумуляторных батарей;

        • очищать аккумуляторные батареи обтирочным материалом смоченным десятипроцентным раствором аммиака (нашатырного спирта);

        • не включать аккумуляторные батареи обратной полярностью, так как это приведет к выходу из строя генератора и интегрального блока регулирования напряжения;

        • не вызывать короткого замыкания из-за неправильного присоединения проводов;

        • не проверять наличие электрического тока на «искру», так как это приведет к немедленному пробою транзисторов;

        • разборку и ремонт тормозной камеры с энергоаккумулятором производить только на специализированных предприятиях. Разборка и ремонт в условиях эксплуатации запрещена;

        • правильно использовать летние и зимние сорта топлива;

        • заправлять шасси только рекомендованными изготовителем маслами и смазками. Использование других смазочных материалов категорически запрещено.

      6. Техническое обслуживание по окончании обкатки (после 30 ч работы двигателя)

        После завершения обкатки выполнить следующее:

        • осмотреть и обмыть шасси;

        • прослушать в работе составные части шасси;

        • проверить и при необходимости отрегулировать: натяжение ремня вентилятора, свободный ход педали муфты сцепления, тормоза и пневмосистему;

        • проверить аккумулятор и при необходимости очистить поверхность батарей, клеммы, наконечники проводов, вентиляционные отверстия в пробках;

        • заменить масло в картере двигателя, поддоне воздухоочистителя, баке гидрообъемного рулевого управления, корпусе трансмиссии, переднего ведущего моста, верхних и нижних конических парах, промежуточной опоре;

        • смазать: подшипник отводки муфты сцепления; подшипники шарниров карданных валов;

        • очистить центробежный масляный фильтр;

        • промыть заливной фильтр бака и заменить фильтрующий элемент фильтра насоса рулевого управления;

        • промыть фильтр предварительной очистки масла двигателя;

        • проверить и при необходимости подтянуть: наружные крепления составных частей шасси, в том числе болты головки блока цилиндров двигателя и болты крепления кронштейна промежуточной опоры карданного вала к корпусу муфты сцепления, гайки крепления колес;

        • проверить и отрегулировать зазоры между клапанами и коромыслами двигателя;

        • слить: отстой из фильтров грубой и тонкой очистки топлива, а конденсат -из ресивера;

        • проверить и при необходимости восстановить герметичность воздухоочистителя и впускных трубопроводов двигателя;

          • проконтролировать работоспособность двигателя, тормозов, органов управления, систем освещения и сигнализации;

          • заменить фильтрующий элемент бака гидравлической системы шасси.


      7. Перечень операций, выполняемых при ТО шасси


        Перечень операций, выполняемых при техническом обслуживании шасси в процессе эксплуатации, с разбивкой их по видам ТО приведен в таблице 4.3.

        Таблица 4.3 – Перечень работ по видам ТО


        Наименование объекта ТО и работы

        Виды ТО

        Технические требования

        ЕТО

        ТО-1

        ТО-2

        ТО-3

        Очистить шасси

        +

        +

        +

        +

        Шасси должно быть чистым

        Проверить и при необ-


        +


        +


        +


        +


        Давление в шинах должно быть

        ходимости отрегулиро-

        вать:

        -давление воздуха в

        шинах

        в соответствии с таблицей 1.1

        -натяжение ремня ге-

        -

        +

        +

        +

        Прогиб ремня на ветви «шкив

        нератора

        генератора – шкив коленвала» от

        15 до 20 мм при нажатии усили-

        ем 40 Н

        -свободный ход педали

        -

        -

        +

        +

        От 7 до 14 мм

        сцепления

        -зазоры между клапа-

        -

        -

        +

        +

        Зазоры на холодном двигателе

        нами и коромыслами

        для впускных клапанов от 0,25

        до 0,30 мм, для выпускных от

        0,40 до 0,45 мм

        -работу компрессора и

        -

        -

        +

        +

        Давление должно быть от 0,65

        создаваемое им давле-

        до 0,80 МПа. Падение давления

        ние, состояние и герме-

        не более 0,2 МПа в течение

        тичность соединений

        30 мин при неработающем дви-

        трубопроводов

        гателе

        -исправность привода

        -

        -

        +

        +

        Ручной тормоз должен надежно

        и действие ручного

        удерживать шасси на уклоне

        тормоза

        до 18 %

        -ход штока тормозных

        -

        -

        +

        +

        17 мм, не более

        камер передних и зад-

        них тормозов

        -зазор подшипников

        -

        -

        -

        +

        Конические подшипники глав-

        переднего ведущего

        ной передачи и фланца ПВМ

        моста

        должны быть отрегулированы

        без зазора, а ведущей шестерни и

        осей шкворня -с зазором не бо-

        лее 0,05 мм

        Проверить:

        -работоспособность

        +

        +

        +

        +

        Двигатель должен работать

        двигателя, рулевого

        устойчиво на всех оборотах ко-

        Продолжение таблицы 4.3


        Наименование объекта ТО и работы

        Виды ТО

        Технические требования

        ЕТО

        ТО-1

        ТО-2

        ТО-3

        управления, тормозов, приборов освещения и сигнализации



        -


        -


        -


        -


        -


        -


        +


        +


        +


        +


        +


        +


        +


        +


        +


        +

        ленчатого вала. Органы управ-ления, приборы освещения и сигнализации, тормоза должны быть технически исправными Подтекание масла в соединениях не допускается


        Выключатель «Масса» должен фиксироваться во включенном положении


        По индикатору засоренности


        Подсос воздуха не допускается

        Проверить уровень и


        +


        +


        +


        +


        До основания заливной горлови-

        при необходимости

        долить:

        -охлаждающую жид-

        кость в радиатор

        ны

        -топливо в баки

        +

        +

        +

        +

        До основания горловины

        -рабочую жидкость

        Уровень жидкости должен быть

        системы тормозов

        +

        +

        +

        +

        30 мм от горловины пополни-

        тельного бачка

        Проверить уровень


        +


        +


        +


        -

        Уровень масла должен быть до:

        масла и при необходи-

        мости долить в:

        -бак гидросистемы

        верхней метки масломера

        -картер двигателя

        +

        +

        -

        -

        верхней метки "П" на маслоиз-

        мерительном стержне;

        -корпус трансмиссии

        -

        -

        +

        +

        контрольного отверстия

        -корпус колесных ре-

        -

        -

        +

        +

        контрольного отверстия

        дукторов переднего ве-

        дущего моста

        -корпус переднего ве-

        +

        +

        +

        -

        контрольного отверстия верхней

        дущего моста

        метки "П" на маслоизмеритель-

        ном стержне

        -промежуточная опора;

        +

        +

        +

        -

        контрольного отверстия

        -редуктор переднего ВОМ

        -

        -

        +

        +

        контрольного отверстия

        Заменить масло в:

        -системе смазки дви-

        -

        +

        +

        +

        Сливать масло на прогретом

        гателя и заменить

        двигателе, заменить фильтр-па-

        фильтр-патрон

        трон и залить свежее масло до

        • герметичность шлан-говых соединений и гидроцилиндров руле-вого управления

        • действие выключателя "Масса" аккумулятор-ных батарей, при необ-ходимости устранить неисправности

        • засоренность возду-хоочистителя, состоя-ние фильтроэлементов и правильность их установки

        • герметичность всех соединений воздухо-очистителя и впускного тракта

        Продолжение таблицы 4.3


        Наименование объекта ТО и работы

        Виды ТО

        Технические требования

        ЕТО

        ТО-1

        ТО-2

        ТО-3


        -поддоне воздухоочи-стителя


        -


        -


        +


        +

        верхней метки на маслоизмери-тельном стержне

        Перед заливкой поддон промыть

        Заменить:




        -


        -


        -


        -


        -


        -


        +


        -


        -


        -


        +


        +


        -


        -


        -


        +


        +


        +


        +


        +


        Замену производить при условии срабатывания индикаторов за-грязненности фильтров на зад-нем левом щитке

        Замену производить через 250 ч


        Предварительно слить отстой из корпуса фильтра


        Замену производить в соответ-ствии с пунктом 4.2.24


        Замену производить в соответ-ствии с пунктом 4.2.25

        Смазать:


        -


        -


        -


        -


        -


        -


        +


        +


        -


        +


        +


        +


        Шприцевать до выдавливания свежей смазки


        Шприцевать до выдавливания свежей смазки из контрольного отверстия

        То же

        -шлицевые соединения карданных валов, хвостовики и другие подвижные соединения

        -сферические подшип-ники гидроцилиндров управления поворотом

        -подшипник гидроци-

        линдров подъема гру-

        зовой платформы, по-

        воротный вал задней

        навески

        Очистить фильтры си-стемы вентиляции и отопления

        -

        +

        +

        +

        Очистку производить встряхи-ванием и продувкой сжатым воздухом

        Заменить фильтр-патрон на двигателе

        -

        +

        +

        +

        -

        Промыть фильтрую-щий элемент регулято-ра давления пневмоси-стемы

        Провести обслужива-

        -


        -

        -


        -

        +


        -

        +


        +

        Промывать до удаления загряз-нений


        Согласно 4.2.11

        ние воздухоочистителя

        • фильтроэлементы сливных фильтров гидросистемы

        • фильтрующий эле-мент масляного филь-тра двигателя

        • фильтрующий эле-мент фильтра тонкой очистки топлива

        • фильтрующий эле-мент фильтра насоса рулевого управления

        • фильтрующий эле-мент в фильтре гидро-привода рулевого управления

        Продолжение таблицы 4.3


        Наименование объекта ТО и работы

        Виды ТО

        Технические требования

        ЕТО

        ТО-1

        ТО-2

        ТО-3

        Проверить уровень и состояние масла в под-доне воздухоочистителя, при необходимости долить или заменить

        +

        +

        +

        +

        До уровня кольцевого пояска но поддоне, наличие в масле меха-нических примесей не допуска-ется

        Слить конденсат из ре-сиверов

        -

        +

        -

        -

        Осуществлять по окончании работы, когда воздух находится под давлением, для чего потя-нуть в сторону кольцо выпуск-ного клапана в нижней части ресивера

        Слить:


        -


        -


        +


        -


        +


        +


        +


        +


        Сливать до появления чистого топлива


        Сливать до появления чистого

        баков

        топлива

        Промыть:


        -


        -


        -


        -


        -


        -


        -


        -


        -


        +


        +


        +


        До удаления загрязнений


        То же


        »

        ной очистки масла дви-

        гателя

        Проверить и при необ-ходимости подтянуть гайки крепления флан-цев карданных валов трансмиссии

        -

        -

        +

        +

        Гайки должны быть затянуты

        Проверить крепление деталей и сборочных единиц рулевого управ-ления

        -

        -

        +

        +

        То же

        Проверить затяжку и


        -


        -


        -


        -


        -


        -


        -


        -


        -


        -


        -


        -


        +


        +


        +


        +


        Ослабление затяжки не допуска-ется. Для обеспечения доступа демонтировать передние колеса машины

        То же


        »


        »

        при необходимости

        подтянуть болты креп-

        ления:


        моста с деталями рамы

        • отстой из фильтров грубой и тонкой очист-ки топлива

        • отстой из топливных

        • сапун, крышку и фильтр топливного ба-ка

        • фильтр грубой очист-ки топлива

        • фильтр предваритель-

        • корпуса КП

        • корпуса ходоумень-шителя к корпусу КП

        • лонжеронов рамы и лонжеронов двигателя

        • корпуса переднего

        Продолжение таблицы 4.3

        Наименование объекта ТО и работы

        Виды ТО

        Технические требования

        ЕТО

        ТО-1

        ТО-2

        ТО-3



        -


        +


        -


        -

        -


        +


        -


        -

        -


        +


        -


        -

        +


        +


        +


        +

        Ослабления затяжки не допуска-ется. Для обеспечения доступа демонтировать передние колеса машины

        Затягивать равномерно через од-ну гайку в два-три приема. Мо-мент затяжки от 250 до 300

        Н∙м

        Ослабления затяжки не допус-кается

        Момент затяжки от 190 до

        210 Н∙м. Последовательность затяжки в соответствии с пунктом 4.2.7

        Провести обслуживание


        -


        +


        +


        +


        Наконечники и клеммы батарей

        аккумуляторных батарей:

        -проверить состояние и

        крепление аккумулятор-

        должны быть очищены и покры-

        ных батарей

        ты слоем технического вазе-

        -очистить батареи от гря-

        -

        +

        +

        +

        лина. Электролит, пролитый на

        зи и следов электролита

        поверхность, вытирать ветошью,

        -прочистить вентиляци-

        -

        +

        +

        +

        смоченной десятипроцентным

        онные отверстия

        раствором нашатырного спирта.

        -проверить крепление

        -

        +

        +

        +

        наконечников, проводов с

        клеммами

        Уровень электролита должен

        -проверить уровень элек-

        -

        +

        +

        +

        быть на от 15 до 20 мм выше

        тролита и при необходи-

        предохранительных щитов

        мости долить дистилли-

        рованную воду

        -проверить состояние

        -

        -

        +

        +

        Разряд больше 50 % летом и

        аккумуляторных батарей

        25 % зимой не допускается

        по плотности электролита

        и напряжению элементов

        под нагрузкой, при необ-

        ходимости снять батарею

        для подзарядки

        • лонжеронов двигателя к корпусу сцепления

        • гаек крепления колес и дисков

        • корпуса привода насоса гидросистемы

        • головки блока цилин-дров с последующей регулировкой зазоров между клапанами и коромыслами

        4. 1.8 Техническое обслуживание, не совпадающее со сроками проведения ТО-1,ТО-2 и ТО-3 (через 2000ч )

        Содержание работ

        Технические требования

        Проверить топливный насос на стенде

        Снять насос и направить в специализиро-ванную мастерскую

        Проверить угол начала впрыска топлива насосом на двигателе

        Согласно 4.2.14

        Проверить и отрегулировать форсунки на давление впрыска и качество распыла топлива

        Давление впрыска от 17,5 до 18,0 МПа. Распыл без сплошных струй и сгущений. Подтекание распылителей не допускается

        Проверить состояние стартера

        Снять стартер и направить в специализи-рованную мастерскую

        Промыть систему охлаждения двигателя

        Согласно 4.2.12

        Перечень работ ТО через 2000 ч приведен в таблице 4.4 Таблица 4.4 -Перечень работ ТО через 2000 ч


        4.1.9 Сезонное техническое обслуживание

        Проведение сезонного техническое обслуживания (таблица 4.5) необходимо совмещать с выполнением операций очередного технического обслуживания.


        Таблица 4.5 -Перечень работ сезонного технического обслуживания


        Содержание работ

        При переходе к осенне-зимнему периоду (установившаяся среднесуточная температура ниже 5 °С)

        При переходе к весенне-летнему периоду (установившаяся среднесуточная темпера-тура выше 5 °С)

        Заменить летние сорта масла на зимние:

        Заменить зимние сорта масла на летние:

        Установить утеплитель на двигатель

        Снять утеплитель с двигателя

        Довести плотность электролита в аккумуля-торной батарее до зимней нормы

        Довести плотность электролита в аккуму-ляторной батарее до летней нормы

        Ввернуть до упора винт посезонной регу-

        Установить винт посезонной регулировки

        • в картере двигателя

        • в корпусе силовой передачи

        • в баке гидросистемы

        • в корпусе переднего моста

        • в корпусах колесных редукторов

        • в редукторе привода переднего ВОМ

        • в баке привода рулевого управления

        • в промежуточной опоре

        • в картере двигателя

        • в корпусе силовой передачи

        • в баке гидросистемы

        • в корпусе переднего моста

        • в корпусах колесных редукторов

        • в редукторе привода переднего ВОМ

        • в баке привода рулевого управления

        • в промежуточной опоре

        Продолжение таблицы 4.5


        Содержание работ

        При переходе к осенне-зимнему периоду (установившаяся среднесуточная температура ниже 5 °С)

        При переходе к весенне-летнему периоду (установившаяся среднесуточная темпера-тура выше 5 °С)

        лировки напряжения на генераторе (положение "3" -зима)

        напряжения на генераторе в положение "Л"

        – лето

        Заправить систему охлаждения двигателя жид-костью, не замерзающей при низкой темпера-туре, предварительно промыв систему охла-ждения

        Заменить ОЖ

        Прочистить калиброванное отверстие болта штуцера электрофакельного подогревателя

        Прочистить калиброванное отверстие болта штуцера электрофакельного подогревателя

        Заменить летние сорта топлива на зимние

        Заменить зимние сорта топлива на летние

          1. Техническое обслуживание составных частей шасси

            1. Проверка уровня масла в картере двигателя


              Проверку осуществлять ежесменно, установив шасси на ровной площадке, не ранее чем через 5 мин после остановки двигателя, когда масло полностью стечет в картер.

              Для проверки уровня масла в картере двигателя необходимо:

              • вынуть масломер 1 (рисунок 4.2), который расположен на блоке цилиндров с правой стороны, протереть его начисто и вставить обратно;

              • вынуть масломер и определить уровень масла, который должен быть между верхней и нижней метками масломера. При необходимости долить масло через горловину 3, сняв крышку 2;

              • установить масломер на место до упора.

Не допускается работа двигателя с уровнем масла в картере ниже нижней и выше верхней метки на масломере.

      1. Проверка уровня ОЖ в системе охлаждения двигателя, порядок заправки и слива

        Для исполнений Ш-406 и Ш-406-01 необходимо снять пробку радиатора и проверить уровень ОЖ, который должен быть на 50 -60 мм ниже верхнего торца заливной горловины. Не допускать снижения уровня ниже, чем на 100 мм от верхнего торца заливной горловины. Дозаправку системы охлаждения двигателя производить через заливную горловину, при открытой пробке радиатора.

        Для исполнений Ш-406-05 и Ш-406-06 необходимо снять пробку радиатора и проверить уровень охлаждающей жидкости, который должен быть до верхнего торца заливной горловины. Не допускать снижения уровня ниже, чем на 40 мм от верхнего торца заливной горловины.

        Для слива ОЖ необходимо выкрутить пробку в нижней части радиатора.




        1 – масломер; 2 – крышка; 3 -горловина

        Рисунок 4.2 – Проверка уровня масла в картере двигателя





        1 – ремень; 2 – болт; 3 -вентилятор

        Рисунок 4.3 – Проверка натяжения ремня генератора

      2. Проверка натяжения ремня генератора


        Проверку производить через 125 ч работы двигателя. Натяжение ремня 1 (рисунок 4.3) генератора 3 считается нормальным, если прогиб его на ветви «шкива коленчатого вала -шкив генератора» находится в пределах от 15 до 20 мм при нажатии на него с усилием 40 Н.

        Для регулировки натяжения ремня необходимо ослабить болты 2 крепления генератора. Поворотом корпуса генератора отрегулировать натяжение ремня.

        Затянуть болт крепления планки и гайки болтов крепления генератора.


      3. Промывка фильтра предварительной очистки масла


        После обкатки и через каждые 1000 ч работы двигателя промыть фильтр предварительной очистки масла и продуть сжатым воздухом до полного удаления загрязнений, предварительно демонтировав его из масляной магистрали двигателя. Фильтр расположен в масляной магистрали в зоне перед радиатором. При установке фильтра в масляную магистраль обеспечить вход масла с той же стороны, что и до снятия фильтра.

      4. Обслуживание турбокомпрессора


        В процессе эксплуатации турбокомпрессор специального обслуживания не требует, полная разборка и ремонт не допускаются.

        Состояние турбокомпрессора необходимо проверять по времени выбега ротора при остановке двигателя. Для этого после работы двигателя от 3 до 5 мин на режиме минимальных оборотов холостого хода двигатель выводят в режим максимальных холостых оборотов, после чего выключают подачу топлива.

        Вращение ротора турбокомпрессора после остановки двигателя должно прослушиваться не менее 5 с. Ровный, постоянного уровня звук с постепенным

        затуханием свидетельствует о нормальном состоянии работы турбокомпрессора.

        Одной из причин уменьшения мощности двигателя и повышенного дымления может быть снижение давления наддува из-за загрязнения проточной части компрессора, определить которое можно по тугому вращению ротора. Если ротор вращается туго, то необходимо произвести частичную разборку турбокомпрессора и промывку компрессорной части.

        Перед разборкой необходимо тщательно очистить наружные поверхности турбокомпрессора от грязи и пыли.

        Во избежание повреждений лопаток при разборке и сборке турбокомпрессора нельзя ставить средний корпус в сборе с ротором на колесо турбины компрессора. Для этой цели необходимо применять специальную подставку.

        Частичную разборку, промывку и сборку необходимо производить в следующем порядке:

        • отвернуть болты, крепящие корпус компрессора к среднему корпусу и отсоединить корпус компрессора от среднего корпуса;

        • корпус компрессора, поверхность колеса и среднего корпуса промыть в чистом дизельном топливе;

        • подсоединить корпус компрессора к среднему корпусу, поставив между фланцами паронитовую прокладку. При установке корпуса компрессора обратить внимание на правильную ориентировку выходного патрубка компрессора относительно фланца корпуса турбины;

        • залить в масляный канал среднего корпуса от 10 до 15 мл чистого масла и, нажимая пальцами на торцы ротора поочередно с обеих сторон, провернуть несколько раз ротор для проверки плавности вращения и отсутствия заеданий.

      5. Проверка зазора между клапанами и коромыслами


        Зазоры между клапанами и коромыслами проверять и регулировать через каждые 500 ч работы двигателя, а также после снятия головки цилиндров, подтяжки болтов крепления головки цилиндров и при появлении стука клапанов.



        1 – щуп; 2 – винт; 3 -контргайка

        Рисунок 4.4 -Проверка и регулировка зазора между клапанами и коромыслами

        Для двигателя Д-245 и его модификаций зазор между бойком коромысла и торцом стержня клапана на непрогретом двигателе должен быть: для впускных клапанов -от 0,25 до 0,30 мм, выпускных клапанов -от 0,40 до 0,45 мм

        Регулировку производить в следующей последовательности (рисунок 4.4):

        • снять колпак крышки головки цилиндров и проверить крепление стоек оси коромысел. Момент затяжек гаек от 60 до 90 Н∙м;

        • провернуть коленчатый вал до момента перекрытия клапанов в первом цилиндре (впускной клапан первого цилиндра начинает открываться, а выпускной заканчивает закрываться) и отрегулировать зазоры в четвертом, шестом, седьмом и восьмом клапанах (считая от вентилятора), затем повернуть коленчатый вал на один оборот, установив перекрытие в четвертом цилиндре, и отрегулировать зазоры в первом, втором, третьем и пятом клапанах;

        • для регулировки зазора отпустить контргайку 3 винта 2, ввести щуп 1 между бойком коромысла и торцом стержня клапана, ввинчивая или вывинчивая винт 2, установить необходимый зазор по щупу 1;

        • провернуть коленчатый вал на 360º, установить перекрытие в четвертом цилиндре и отрегулировать зазоры в первом, втором, третьем и пятом клапанах, как указано выше;

        • после регулировки зазоров затянуть контргайку 3 и установить на место снятые детали.

      6. Проверка затяжки болтов крепления головки блока цилиндров


        Проверку затяжки болтов крепления головки блока цилиндров производить по окончании обкатки и через 1000 ч работы на прогретом двигателе в следующем порядке:

        • снять колпак и крышку головки блока цилиндров;

        • снять ось коромысел с коромыслами и стойками;

        • динамометрическим ключом проверить затяжку всех болтов крепления головки блока цилиндров в установленной последовательности (рисунок 4.5).

          Момент затяжки должен быть (200±10) Н∙м.




          Рисунок 4.5 – Последовательность затяжки болтов крепления головки блока цилиндров







          1, 3 – пробка; 2 – фильтрующий элемент

          Рисунок 4.6 -Слив отстоя и замена фильтрующего элемента фильтра тонкой очистки топлива



          После проверки затяжки болтов крепления головки цилиндров установить на место ось коромысел и отрегулировать зазор между клапанами и коромыслами в соответствии с пунктом 4.2.6.

      7. Слив отстоя и замена фильтрующего элемента фильтра тонкой очистки топлива

        Через каждые 500 ч сливать отстой из фильтра тонкой очистки топлива. Для этого:

        -отпустить на несколько оборотов пробку 3 (рисунок 4.6) для удаления воздуха;

        • отвинтить пробку 1 в нижней части фильтра и слить отстой до появления чистого топлива;

        • затянуть пробки 1 и 3.

          Замену фильтрующего элемента производить через каждые 1000 ч работы двигателя, для чего:

        • закрыть краники топливных баков;

        • слить топливо из фильтра, отвернув пробку 1 (рисунок 4.6) в нижней части корпуса;

        • отвернуть гайки крепления крышки и снять крышку;

        • вынуть из корпуса фильтрующий элемент 2;

        • промыть внутреннюю полость корпуса фильтра;

        • собрать фильтр с новым фильтрующим элементом;

        • открыть краники топливных баков и заполнить систему топливом;

        • удалить воздух из системы питания топлива в соответствии с пунктом 4.2.10.


      8. лив отстоя и промывка фильтра грубой очистки топлива


        Через каждые 125 ч слить отстой из фильтра грубой очистки топлива. Для этого отвинтить сливную пробку в нижней части стакана и слить отстой до появления чистого топлива.

        Промывку фильтра производить через 1000 ч работы двигателя, для чего:

        • отвернуть болты 3 (рисунок 4.7) крепления стакана 4;

        • снять стакан 4;

        • вывернуть ключом отражатель с сеткой 1 (фильтрующий элемент);

        • снять рассеиватель 5;

        • промыть отражатель с сеткой, рассеиватель и стакан фильтра в дизельном топливе и установить их на место.

          После сборки фильтра заполнить систему топливом и удалить воздух в соответствии с требованиями пункта 4.2.10.

      9. Удаление воздуха из системы питания топливом


        Для удаления воздуха из системы питания топливом необходимо:

        • отвинтить пробку 3 (рисунок 4.8) для удаления воздуха на корпусе топливного насоса;

        • ослабить на несколько оборотов штуцер 1 на фильтре тонкой очистки топлива;

        • отвернуть ручку подкачивающего насоса 2;

        • прокачать систему с помощью подкачивающего насоса 2, закрывая последовательно при появлении топлива пробку 3 на корпусе топливного насоса и штуцер 1 на фильтре тонкой очистки. После удаления воздуха из системы плотно завинтить рукоятку насоса 2 ручной подкачки.

      10. Техническое обслуживание воздухоочистителя


        1. Техническое обслуживание воздухоочистителя для двигателя Д-245.2 Через 125 ч работы двигателя снять поддон 7 (рисунок 4.9а)

          воздухоочистителя и проверить уровень и состояние масла. В случае загрязнения масла слить его, промыть поддон и залить свежее или отстоявшееся отработанное моторное масло до уровня кольцевой выдавки. Переполнение поддона маслом не допускается.

          Через каждые 500 ч работы двигателя проверить герметичность соединений воздухоочистителя и впускного тракта. Для проверки использовать устройство КИ-4870 ГОСНИТИ. При отсутствии устройства герметичность соединений проверять визуально, для чего на средних оборотах двигателя перекрыть центральную трубу воздухоочистителя, при этом двигатель должен быстро остановиться. В противном случае выявить и устранить неплотности.

          Через каждые 1000 ч работы двигателя проводить полное обслуживание воздухоочистителя, для чего:

          • снять с двигателя воздухоочиститель и разобрать его (отделить поддон 7 и удалить из корпуса 1 стопор обоймы 6, обойму 5 и фильтрующие элементы 2, 3 и

            4);


          • очистить и промыть в дизельном топливе поддон 7, корпус 1, центральную трубу и промыть фильтрующие элементы 2, 3, 4. Дать топливу стечь, продуть сжатым воздухом детали и собрать воздухоочиститель. Установить его на двигатель;

          • промыть и заполнить поддон 7 маслом до уровня кольцевой выдавки и установить его на место;

          • проверить герметичность всех соединений воздухоочистителя и впускного тракта;

          • при сборке воздухоочистителя после промывки его фильтрующие элементы из капроновой нити устанавливать в корпус в следующей последовательности: первый -фильтрующий элемент 2 (черного цвета) с наименьшим диаметром капроновой нити (0,20 мм); второй -фильтрующий элемент 3 со средним диаметром (0,24 мм), последний -фильтрующий элемент 4 с наибольшим диаметром (0,40 мм).



          1


          1 – отражатель с сеткой; 2 – корпус фильтра; 3 – болт; 4 – стакан; 5 -рассеиватель


          Рисунок 4.7 -Слив отстоя и промывка фильтра грубой очистки топлива













          1 – корпус; 2,3,4 – фильтрующие элементы; 5 – обойма; 6 – стопор; 7 -поддон


          а) Обслуживание воздухоочистителя двигателя Д-245.2

          1 – штуцер; 2 – подкачивающий насос; 3 – пробка


          Рисунок 4.8 -Удаление воздуха из си-стемы питания топливом




          1 – элемент фильтрующий основной;

          2 – элемент фильтрующий контрольный; 3 – прокладка; 4 – гайка-барашек; 5 – коль-цо; 6 – поддон; 7 – корпус, 8 -моноциклон

          б) Обслуживание воздухоочистителя двигателя Д-245.2S2


          Рисунок 4.9 – Техническое обслуживание воздухоочистителя

        2. Техническое обслуживание воздухоочистителя для двигателя Д-245.2S2

          Обслуживание воздухоочистителя с бумажными фильтрующими элементами из специального высокопористого картона проводят через каждые 500 ч работы двигателя или, при необходимости, по показаниям сигнализатора засоренности. Обслуживание воздухоочистителя заключается в продувке основного фильтру-ющего элемента, который задерживает пыль, поступающую в воздухоочиститель. Загрязнение контрольного фильтрующего элемента указывает на повреждение основного фильтрующего элемента (прорыв бумажной шторы, отклеивание до-нышек). В этом случае необходимо продуть контрольный фильтрующий элемент, а основной -заменить.

          Обслуживание воздухоочистителя (рисунок 4.9б) выполнять в следующей последовательности:

          • снять моноциклон 8, очистить сетку, завихритель и выбросные щели моно-циклона от пыли и грязи;

          • снять поддон 6, основной фильтрующий элемент 1.

          Вынимать из корпуса контрольный фильтрующий элемент 2 не рекомендуется.

          Обдуть основной фильтрующий элемент сжатым воздухом сначала изнутри, а затем снаружи до полного удаления пыли. Во избежание прорыва бумажной шторы давление воздуха должно быть от 0,2 до 0,3 МПа.

          Струю воздуха следует направлять под углом к поверхности фильтрующего элемента. Во время обслуживания необходимо оберегать фильтрующий элемент от механических повреждений и замасливания.

          Запрещается продувать фильтрующий элемент выпускными газами или про-мывать в дизельном топливе.

          Очистить подводящую трубу, внутренние поверхности корпуса и поддона воздухоочистителя от пыли и грязи.

          Перед сборкой воздухоочистителя проверить состояние уплотнительных колец. При сборке убедиться в правильности установки фильтрующих элементов в корпусе и надежно затянуть гайку-барашек от усилия рук.

          Проверку герметичности соединений воздухоочистителя и впускного трак-та производить при ТО-2.

          Для проверки герметичности использовать устройство КИ-4870 ГОСНИТИ.

          При отсутствии устройства герметичность соединений проверять визуально.

      11. Обслуживание и промывка системы охлаждения


        Систему охлаждения двигателя Д-245.2 заполнять чистой мягкой водой или низкозамерзающей охлаждающей жидкостью. Жесткую воду смягчать добавкой от 10 до 12 г кальцинированной соды на 10 л воды.

        Систему охлаждения двигателя Д-245.2S2 заполнять низкозамерзающей охлаждающей жидкостью.

        Следить за температурой охлаждающей жидкости, рабочая температура должна быть от 75 до 95 °С. При повышении температуры выше рабочей проверить уровень охлаждающей жидкости в радиаторе, герметичность радиатора и натяжение ремня генератора.

        При необходимости, но не реже, чем через 2000 ч работы двигателя, промыть систему охлаждения от загрязнений. Для промывки использовать раствор кальцинированной соды (от 50 до 60 г на 1 л воды).

        Промывку системы производить в следующем порядке:

        • залить в радиатор 2 л керосина и заполнить систему приготовленным раствором;

        • запустить двигатель и проработать от 8 до 10 ч, после чего слить раствор и промыть систему охлаждения чистой водой.

          Заправку системы охлаждения ОЖ производить через горловину радиатора. Уровень ОЖ двигателя Д-245.2 должен быть не ниже 50 мм верхнего торца заливной горловины . Не допускать снижения уровня ОЖ ниже, чем на 100 мм от верхнего торца заливной горловины. Уровень ОЖ двигателя Д-245.2S2 должен быть до верхнего торца заливной горловины. Не допускать снижения уровня ниже, чем на 40 мм от верхнего торца заливной горловины.

      12. Проверка форсунок на давление, начала впрыска и качество распыла топлива

        Через каждые 1000 ч работы (при ТО-З) снять форсунки с двигателя и про-верить их на стенде. Форсунка считается исправной, если она распылителя топли-во в виде тумана из всех пяти отверстий распылителя, без отдельно вылетающих капель, сплошных струй и сгущений. Начало и конец впрыска должны быть чет-кими, появление капель на носке распылителя не допускается. Качество распы-ления проверять при частоте от 60 до 80 впрысков в минуту.

        Форсунки должны быть отрегулированы на давление впрыска от 22,0 до 22,7 МПа для двигателя Д-245 и его модификаций. В случае плохого распыла топлива произвести очистку распылителя от нагара, для чего разобрать форсунку, отвернуть колпак, отпустить контргайку регулировочного винта и вывинтить винт на несколько оборотов (ослабив тем самым пружину), после чего отвинтить гайку распылителя и снять распылитель. Другой порядок разборки может привести к поломке штифтов, центрирующих распылитель.

        Очистить распылитель от нагара деревянным скребком, сопловые отверстия прочистить с помощью наколки-пенала для очистки сопловых отверстий распы-лителей форсунок или струной диаметром 0,3 мм. Если отверстия не прочищают-ся, положить распылитель на от 10 до 15 мин в ванночку с бензином и снова про-чистить.

        Промыть распылитель в чистом бензине, а затем в дизельном топливе.

        Если промывкой распылитель восстановить не удается, заменить его новым.

        Собрать форсунку в обратном порядке. Отрегулировать регулировочным винтом давление начала впрыска топлива.

        При установке форсунки на двигатель болты ее крепления затягивать рав-номерно в несколько приемов. Окончательный момент затяжки 25 Н∙м.

      13. Проверка угла начала впрыска топлива насосом на двигателе Проверку угла начала впрыска топлива производить через 2000 ч работы

        двигателя, при дымном выпуске, при замене или ремонте топливного насоса.

        Проверку угла начала впрыска топлива насосом на двигателе производить в следующей последовательности:

        • при неработающем двигателе установить рукоятку ручной подачи топлива в положение, соответствующее максимальной подаче топлива;

        • отсоединить трубку высокого давления от штуцера первой секции насоса и вместо нее подсоединить моментоскоп;

        • провернуть коленчатый вал двигателя ключом по часовой стрелке до появления из стеклянной трубки моментоскопа топлива без пузырьков воздуха;

        • удалить часть топлива из стеклянной трубки, встряхнув ее;

        • повернуть коленчатый вал двигателя в обратную сторону (против часовой стрелки) на угол от 30° до 40°;

        • медленно вращая коленчатый вал двигателя по часовой стрелке, следить за уровнем топлива в трубке моментоскопа и в момент начала подъема топлива прекратить вращение коленчатого вала;

        • вывинтить фиксатор из резьбового отверстия и вставить его обратной стороной в тоже отверстие до упора в маховик (рисунок 4.10), при этом фиксатор должен совпасть с отверстием в маховике (это значит, что поршень первого цилиндра установлен в положение, соответствующее 22° до ВМТ).

          При несовпадении фиксатора с отверстием в маховике следует провести регулировку угла начала подачи топлива, для чего необходимо следующее:

        • снять крышку люка 6 (рисунок 4.11), вывернуть болты 1 и 2 и отпустить болт 3 на один оборот (выворачивать болт не надо);

        • совместить фиксатор с отверстием в маховике, поворачивая в ту или другую сторону коленчатый вал;



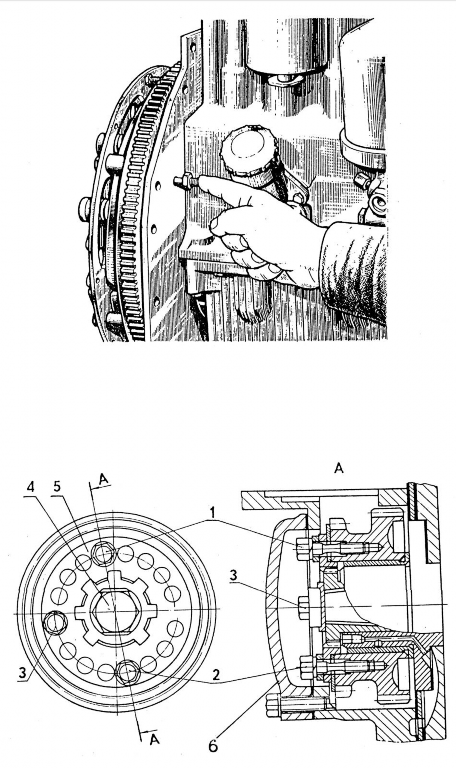

          Рисунок 4.10 – Установка фиксатора в отверстие заднего листа и маховика


          1, 2, 3 – болт; 4 – гайка валика топливного насоса; 5 – шлицевой фланец;

          6 – крышка люка

          Рисунок 4.11 – Регулировка угла начала подачи топлива

        • повернуть за гайку валик топливного насоса против часовой стрелки в пределах паза на шлицевом фланце, а затем медленно повернуть валик топливного насоса по часовой стрелке до момента начала подъема топлива в стеклянной трубке;

        • в момент начала подъема топлива в стеклянной трубке прекратить вращение валика;

        • затянуть болт 3, а затем ввернуть болты 1 и 2;

        • установить на место трубку высокого давления и завинтить в отверстие заднего листа фиксатор;

        • установить крышку люка 6.

        Во избежание нарушения момента начала подачи топлива топливным насосом при снятии его с двигателя не отворачивать болты крепления планки и шлицевого фланца к шестерне привода.

        Совмещение шлицев втулки топливного насоса и шлицевого фланца при установке насоса на двигатель обеспечивать проворотом коленчатого вала двигателя или кулачкового вала насоса.

      14. Регулировка давления масла в системе смазки


        Если при работе двигателя в номинальном режиме при нормальной температуре (от 80 до 100 °С) давление масла упало ниже 0,1 МПа, необходимо остановить двигатель и устранить несоответствие. Одним из способов повышения давления является регулировка сливного клапана масляного фильтр-патрона.

        С помощью отвертки ввинтить регулировочный винт 1 (рисунок 4.12) предварительно сняв резьбовую пробку (на рисунке она не показана).

      15. Обслуживание привода управления сцеплением


        Обслуживание привода управления муфтой сцепления заключается в смазке подшипника отводки муфты сцепления, проверке и регулировке свободного хода педали управления сцеплением и прокачке системы.

        Смазку подшипника отводки муфты сцепления производить после обкатки и через каждые 125 ч работы. Для смазки подшипника отводки необходимо вывинтить пробку 16 (рисунок 4.13) на левой стенке картера сцепления и смазать подшипник через масленку в цапфе отводки (от 8 до 10 нагнетаний шприцем).

        Регулировку привода управления сцеплением производить через каждые 500 ч работы.

        В исходном положении привод под действием пружин 1 и 9 должен воз-вращаться без рывков и заеданий.

        Регулировку привода управления сцеплением необходимо производить в следующей последовательности:

        • вал 2 должен быть в исходном положении (рисунок 4.13);

        • вращая вилку 18 и болт 19, установить свободный ход Г педали 20, что со-ответствует необходимому зазору Д между толкателем 6 и поршнем 5 главного цилиндра 3;

        • зафиксировать в этом положении болт 19 при помощи гайки 4;

        • повернуть рычаг 15 против часовой стрелки до выбора свободного хода (до упора выжимного подшипника в отжимные рычаги муфты сцепления);

        • установить тягу 7 в поджатый до упора поршень гидроусилителя 8;

        • вращая вилку тяги 7, совместить отверстие в вилке и рычаге 15, затем уко-ротить тягу, навинтив вилку от 4 до 5 оборотов. При необходимости допускается подрезка резьбового конца тяги;

        • соединить тягу 7 с рычагом 15;

        • повернуть по часовой стрелке рычаг 11 до упора;

        • отсоединить тягу 10 от рычага 11 и установить ее в толкатель гидроусили-теля 8 до упора;

        • вращая вилку тяги 10, совместить отверстия в вилке и рычаге 11, затем укоротить тягу, навинтив вилку на один-полтора оборота;




        1 – регулировочный винт

        Рисунок 4.12 – Регулировка давления в системе смазки двигателя



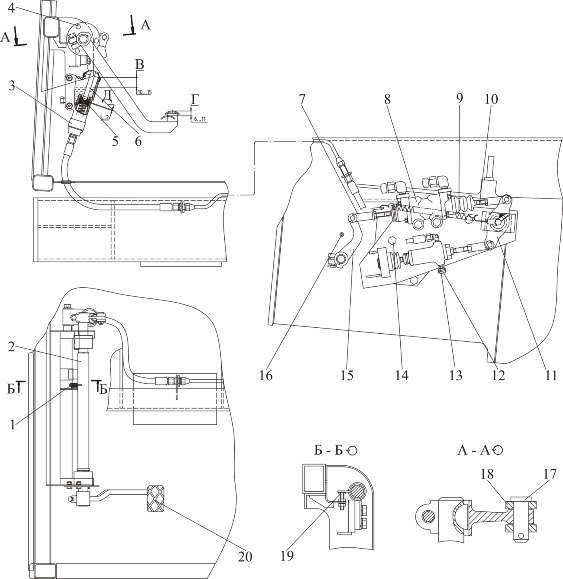

        1, 9 – пружина; 2 – вал; 3 -главный цилиндр; 4 – гайка; 5 – поршень; 6 – толкатель;

        7, 10 – тяга; 8 – гидроусилитель; 11, 15 – рычаг; 12 – защитный колпачок; 13 – перепускной

        клапан; 14, 19 – болт; 16 – пробка; 17 – шплинт; 18 – вилка; 20 -педаль

        Рисунок 4.13 – Регулировка привода управления сцеплением

        • соединить тягу 10 с рычагом 11, обеспечив тем самым зазор от 1,25 до 2,00 мм между толкателем гидроусилителя 8 и тягой 10;

        • заполнить и прокачать гидросистему тормозной жидкостью.

        Для заполнения и прокачки гидросистемы тормозной жидкостью необходи-

        мо:


        • снять защитный колпачок 12 и на головку перепускного клапана 13 надеть

          шланг, свободный конец которого опустить в сосуд с жидкостью;

          • снять чехол и заполнить компенсационную полость главного цилиндра 3 жидкостью;

          • произвести несколько нажатий на педаль и, удерживая ее в выжатом по-ложении, отвинтить перепускной клапан 13 на 3 – 2 оборота, выпустить воз-дух в сосуд. Завинтить клапан, отпустить педаль;

          • прокачать систему до полного прекращения появления пузырьков воздуха в сосуде с жидкостью;

          • снять шланг, установить защитный колпачок 12;

          • заполнить компенсационную полость главного цилиндра жидкостью до требуемого уровня В, установить защитный чехол.

      16. Проверка уровня масла в трансмиссии


        Проверка уровня масла в трансмиссии проводится по контрольной пробке 2 (рисунок 4.14), которая расположена с правой стороны коробки передач.

        Нормальный рабочий уровень должен быть по нижнюю кромку резьбового отверстия.

        Если на шасси не установлен ходоуменьшитель, то проверку уровня масла производить с помощью масломерного стержня 1, который расположен с левой стороны коробки передач.

        Нормальный рабочий уровень должен быть между верхней и нижней меткой стержня.




        1 – масломерный стержень; 2 – контрольная пробка


        Рисунок 4.14 – Проверка уровня масла в трансмиссии

      17. Методика проведения основных смазочно-заправочных работ


        1. Общие указания

          Смазочно -заправочные работы на шасси необходимо производить в соответствии с план-графиком проведения ТО. Марки применяемых ГСМ приведены в таблице 4.2.

          Перед проведением работ установить шасси на ровной горизонтальной поверхности, затормозить его стояночным тормозом и включить первую передачу. Перед выполнением смазочных работ, связанных со шприцовкой узлов, необходимо очистить масленки и нагнетать смазку шприц-прессом до выдавливания свежей смазки из зазоров. После чего удалить выступающую смазку.


        2. Заправка и замена РЖ в баке гидросистемы

          Масляный бак гидросистемы находится на раме с правой стороны шасси.

          Заправку гидросистемы необходимо производить через заливную горловину, которая закрывается фильтром-сапуном 1 (рисунок 4.15).

          Контроль уровня масла производится по смотровому окну 7. Уровень масла должен составлять не менее 3/4 уровня смотрового окна.

          Замену масла производить после его прогрева сразу после остановки двигателя. Для этого необходимо:

          • очистить от грязи и снять пробку 4 со штуцера сливного клапана;

          • на штуцер сливного клапана надеть шланг, опустив свободный конец в емкость для слива масла;

          • отвинтить штуцер на несколько оборотов до появления непрерывной струи масла;

          • слить масло в емкость;

          • завернуть штуцер и поставить пробку на место;

          • произвести заправку бака свежим маслом в последовательности, описанной выше.




            -

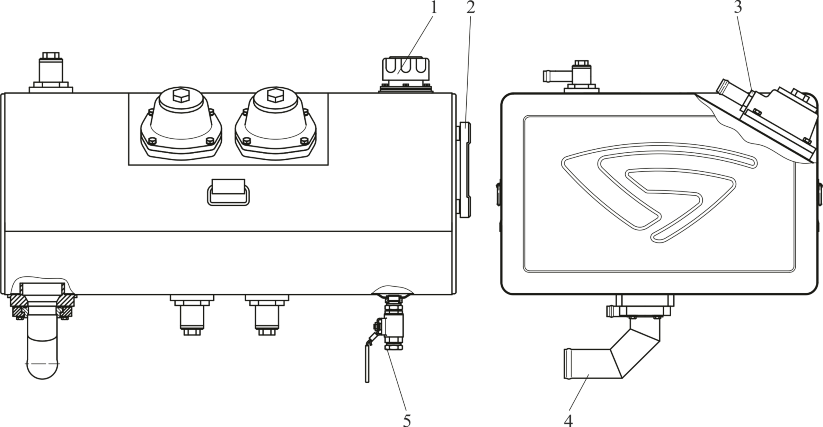

            1 – фильтр-сапун; 2 – смотровое окно; 3 – сливной штуцер; 4 – заборный патрубок; 5 – сливная пробка




            Рисунок 4.15– Масляный бак гидросистемы

            После заправки РЖ в бак необходимо произвести прокачку всех напорных гидролиний.

            Прокачку гидролиний осуществлять при малых оборотах двигателя через распределитель, поочередно перемещая рукоятки каждой его секции в положения "Подъем" и "Опускание" (рукоятки двух остальных секций должны находиться в положении "Нейтраль") и ослабляя затяжку накидных гаек или заглушек соответствующих трубопроводов до появления в местах соединения масла без пузырьков воздуха.

            После прокачки гидросистемы необходимо проверить уровень РЖ в баке и при необходимости дозаправить.


        3. амена масла в системе смазки двигателя

          Для замены масла в системе смазки двигателя необходимо:

          • прогреть двигатель до нормальной рабочей температуры;

          • установить шасси на ровной площадке и заглушить двигатель;

          • снять крышку 2 (рисунок 4.16) с маслозаливной горловины 1 и свинтить сливную пробку 4, предварительно подставив под сливное отверстие емкость для сбора и хранения отработанных масел;

          • после того как все масло вытечет из картера, завернуть пробку 4 на место;

          • залить масло в картер двигателя через маслозаливную горловину 1 до верхней метки масломерного стержня 3. Заливать в масляный картер только




          1 – маслозаливная горловина; 2 – крышка; 3 -масломерный стержень; 4 – сливная пробка;


          Рисунок 4.16 – Замена масла в двигателе

          рекомендованное настоящим руководством масло, соответствующее периоду экс-плуатации;

          • установить на место крышку 2 заливной горловины;

          • запустить двигатель, дать ему поработать несколько минут;

          • проверить уровень масла стержнем 3 в соответствии с пунктом 4.2.1;

          • при необходимости долить масло до требуемого уровня.


        4. амена масла в трансмиссии

Замену масла в трансмиссии необходимо проводить через каждые 1000 ч работы шасси, а также при выполнении сезонного технического обслуживания.

Слив масла при его замене производить сразу после остановки шасси, когда масло еще горячее.

Для замены масла в трансмиссии необходимо:

  • установить шасси на ровной площадке, опустить навесную систему и заглушить двигатель;

  • включить стояночный тормоз и заблокировать от перемещения колеса с помощью противооткатных упоров;

  • снять заливную пробку на крышке КП и сливные пробки из корпусов заднего моста и коробки передач;

  • слить масло в заранее приготовленную емкость для сбора и хранения отработанного масла;

  • установить на место сливные пробки;

  • заправить трансмиссию свежим маслом до уровня в соответствии с пунктом 4.2.17;

  • установить на место контрольную пробку;

  • долить в трансмиссию 10 л масла для заправки ходоуменьшителя;

  • установить на место заливную пробку.

Заливать в трансмиссию масла рекомендованные настоящим руководством, соответствующие периоду эксплуатации.




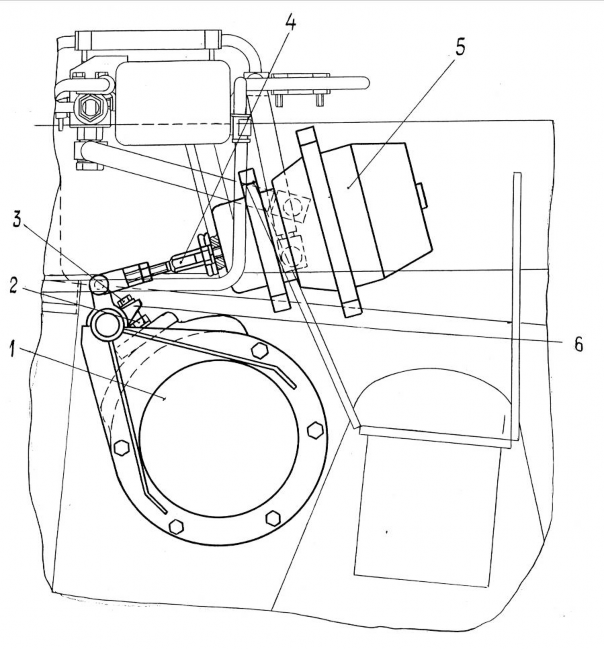

1 – регулировочная вилка; 2 – контргайка; 3 – болт; 4 – шток; 5 – тормозная камера; 6 – двуплечий рычаг


Рисунок 4.17 – Регулировка привода управления тормозами

      1. Регулировка привода управления тормозами (дисковые, на ведущих шестернях конечных передач)

        Проверка регулировки привода управления тормозами проводится через 500 ч при давлении воздуха в пневмосистеме от 0,68 до 0,78 МПа. При этом ход штока 4 (рисунок 4.17), тормозных камер 5 не должен превышать 15 мм. Если ход штока не соответствует указанной величине, необходимо его отрегулировать, для чего:

        • отвинтить на два или три оборота контргайки 2 болтов 3;

        • ввинтить или вывинтить болты 3 в регулировочных вилках 1, установив рабочий ход штока от 8 до 9 мм;

        • завинтить контргайки 2.

          Если указанная выше регулировка не дает эффективного торможения, следует разобрать тормоз и переставить шарики в дополнительные лунки нажимных дисков, глубина которых на 1,5 мм меньше основных. При этом собранные нажимные диски раздвигаются на 3 мм, выбирая зазор в тормозах. После этого снова отрегулируйте привод управления тормозами.

      2. Техническое обслуживание колодочных, барабанных тормозов


        1. Общие указания

          При техническом обслуживании системы тормозов необходимо:

            • промыть фильтрующий элемент регулятора давления пневмосистемы (ТО-2, ТО-3);

            • проверить работу компрессора и создаваемое им давление, а так же состо-яние и герметичность соединений трубопроводов (ТО-2, ТО-3). Давление должно быть от 0,65 до 0,80 МПа. Падение давления должно составлять не более 0,05 МПа в течение 30 мин при неработающем двигателе;

            • проверить исправность привода и действие ручного тормоза (ТО-2, ТО-3).

              Ручной тормоз должен надежно удерживать загруженную машину на уклоне до 18 %;

            • отрегулировать тормоза (ЕТО, ТО-1, ТО-2, ТО-3) -порядок выполнения производить в соответствии с пунктом 4.2.20.2;

            • проверить уровень рабочей жидкости в гидроприводе тормозов.

        2. Регулировка тормозов колес

          Регулировка тормозов колес может быть полная или текущая.

          Перед регулировкой необходимо проверить правильность затяжки подшип-ников ступиц колес.

          При регулировке тормоза должны быть холодными.


          1. Текущая регулировка

            Текущая регулировка производится по мере износа фрикционных тормоз-ных колодок.

            Текущую регулировку надо производить в следующем порядке:

              • поднять колесо с помощью домкрата;

              • вращая колесо, постепенно поворачивать болт 13 (рисунок 4.18) регулиро-вочного эксцентрика 15 тормозной колодки 1 в направлении, указанном стрелка-ми, до тех пор, пока колесо не затормозится. Направление вращения колеса при этом должно совпадать с направлением вращения регулировочного эксцентрика 15 регулируемой колодки;

              • постепенно поворачивая болт 13 регулировочного эксцентрика 15 в обрат-ном направлении, вращать колесо в том же направлении до тех пор, пока оно не станет вращаться свободно без задевания барабана за колодки;

              • отрегулировать зазор между второй колодкой и барабаном, как было опи-сано ранее, учитывая направления вращения колеса;

              • аналогично отрегулировать тормоза остальных колес;

              • проверить правильность регулировки тормозов.

            При правильной регулировке тормозов и отсутствии воздуха в системе гид-ропривода педаль тормоза при нажатии на нее ногой не должна опускаться более чем на половину хода, после чего должна ощущаться "жесткая" педаль.

            При движении машины тормозные механизмы не должны нагреваться. При торможении машину не должно уводить в сторону.




            1 – тормозная колодка; 2 – колесный цилиндр; 3 – экран; 4 – стяжная пружина колодок; 5 – направляющая скоба колодок; 6 – тормозной щит; 7 – метка; 8 – пружинная шайба; 9 – гайка; 10 – опорный палец колодки; 11 – эксцентрики опорных пальцев; 12 – пластина опорных паль-цев; 13 – болт регулировочного эксцентрика; 14 – шайба; 15 – регулировочный эксцентрик; 16 – смотровой люк

            Рисунок 4.18 – Тормозной механизм колеса

          2. Полная регулировка

            Полная регулировка производится при смене фрикционных накладок, коло-док или расточке барабанов.

            Регулировку производить в следующем порядке:

            • поднять колесо с помощью домкрата;

            • ослабить гайки 9 опорных пальцев колодки 10 и установить опорные пальцы метками внутрь;

            • нажимая на педаль тормоза, повернуть опорные пальцы в направлении, указанном стрелками на виде В так, чтобы нижняя часть накладки касалась тор-мозного барабана;

            • затянуть в этом положении гайки опорных пальцев и повернуть регулиро-вочные эксцентрики так, чтобы они касались тормозных колодок;

            • прекратить нажатие на педаль, повернуть регулировочные эксцентрики в обратном направлении на столько, чтобы колесо вращалось свободно;

            • проверить правильность регулировки тормозов.


          3. Прокачка тормозной системы

Для прокачки тормозной системы необходимо:

  • создать в системе тормозов давление воздуха от 0,65 до 0,75 МПа;

  • надеть на наконечник клапана 6 тормозного цилиндра (рисунок 4.19) ле-вого заднего колеса шланг (предварительно сняв защитный колпачок), конец ко-торого опустить в стеклянную емкость, объемом не менее 0,75 л на 3 заполнен-ную тормозной жидкостью;

  • нажать на педаль тормоза несколько раз и, удерживая педаль в нажатом состоянии, открыть клапан 6 (отвернуть его на половину оборота);

-после выпуска воздуха закрыть клапан и отпустить педаль. Повторять та-кие циклы до полного вытеснения жидкостью воздуха. Контролировать визуально прекращение появления воздушных пузырьков. Следить за уровнем тормозной жидкости в бачке главных цилиндров тормозов. Уровень жидкости должен быть 30 мм от горловины бачка.










1 – рукав; 2 – вал; 3 – корпус; 4 – сапун; 5, 13 – шестерня; 6 – клапан; 7 – колесный цилиндр; 8 –тормозная ко-лодка; 9 – тормозной барабан; 10 – палец опорный; 11 – тормозной щит; 12 – втулка; 14 – пробка; 15 – крышка

Рисунок 4.19 – Конечная передача с тормозами








1 – тормозной барабан; 2 –тормозная колодка; 3 – колесный цилиндр; 4 – клапан; 5 – палец опорный; 6 – тормозной щит; 7 – ступица




Рисунок 4.20 – Редуктор переднего моста с тормозами

Данную операцию произвести с тормозными цилиндрами остальных колес. Расположение деталей тормозной системы передних колес приведено на ри-сунке 4.20.




      1. Регулировка подшипников переднего ведущего моста


        Конические роликоподшипники 12, 13 главной передачи ПВМ (рисунок 4.21) отрегулировать без зазора, с натягом не более 0,08 мм.

        Для выбора зазора необходимо:

        • расшплинтовать и затянуть гайку 10;

        • проверить осевой люфт подшипников, провернув ведущую шестерню главной передачи 14 за фланец 11;

        • при наличии люфта требуемый натяг обеспечить шлифовкой регулировочной прокладки 9. Если подшипники отрегулированы правильно, момент проворачивания ведущей шестерни главной передачи 14 должен быть в пределах от 0,6 до 2,0 Н∙м, что соответствует усилию от 15 до 50 Н на радиусе расположения отверстий фланца 11;

        • зашплинтовать гайку 10 без отворачивания до совпадения прорезей с отверстиями под шплинт.

        Конические роликоподшипники 8 фланца 1 должны быть отрегулированы без зазора путем подтяжки гайки 7. После выборки зазора гайка крепится в двух прорезях фланца 1.

        Конические роликоподшипники 2 ведущей шестерни 3 должны быть отрегулированы без натяга с осевым зазором не более 0,05 мм. Регулировку производить с помощью разрезных регулировочных прокладок 5 между стаканом 6 и корпусом 4.







        1 – фланец; 2, 8, 12, 13 – роликоподшипник; 3 – ведущая шестерня; 4 – корпус; 5 -регулировочная прокладка; 6 – стакан; 7 – гайка; 9 -прокладка; 10 – гайка; 11 – фланец; 14 – ведущая шестерня главной передачи




        Рисунок 4.21 -Регулировка подшипников переднего моста













      1. Регулировка привода управления раздаточной коробкой


        Рычаг управления раздаточной коробкой привода ПВМ расположен в кабине шасси за сиденьем оператора и связан с соответствующим рычагом на раздаточной коробке с помощью троса. Регулировку производить при нечетком переключении режимов раздаточной коробки с места оператора.

        Для регулировки привода управления раздаточной коробкой необходимо выполнить следующее:

        • отсоединить трос привода управления от рычагов в кабине шасси и на корпусе раздаточной коробки;

        • повернуть рычаг на раздаточной коробке, к которому подсоединяется трос, по часовой стрелке до упора в крайнее фиксированное положение;

        • установить вертикально рычаг управления раздаточной коробкой в кабине шасси;

        • отрегулировать длину троса, соединяющего рычаг управления с рычагом на корпусе раздаточной коробки, путем навинчивания (свинчивания) вилок на тросе, сохранив положение рычагов как указано выше.

      2. Регулировка карданного привода ПВМ


        В карданном приводе необходимо регулировать предохранительную муфту в промежуточной опоре и проверять боковой люфт в подшипниках карданного вала.

        Предохранительную муфту следует регулировать на передачу крутящего момента в пределах от 400 до 800 Н∙м. Регулировку муфты производить затяжкой гайки 2 (рисунок 4.22) заднего хвостовика вала промежуточной опоры моментом, обеспечивающим требуемую передачу.

        Периодически необходимо проверять боковой люфт в подшипниках крестовин карданного вала. При наличии люфта разобрать шарнир и проверить состояние подшипников 6 и крестовины, изношенные детали

        заменить. При сборке обоймы сальников запрессовывать их до упора в подшипник 6.

        Карданный вал динамически отбалансирован, без особой надобности разборку карданного вала не производить. При замене в процессе эксплуатации деталей трубы с вилками шарнира и фланца -вал в сборе с двумя шарнирами заново динамически отбалансировать приваркой пластин на обоих концах трубы. Дисбаланс не должен превышать 55 г∙см. Не проворачивать карданные валы монтировками, ключами и другими приспособлениями во избежание повреждения уплотнений и выхода из строя подшипников крестовин.

      3. Замена фильтрующего элемента фильтра насоса рулевого управления


        Замену фильтрующего элемента фильтра насоса рулевого управления производить через 1000 ч двигателя.

        Фильтр насоса расположен внутри масляного бака 1 (рисунок 4.23) рулевого управления. Доступ к масляному баку обеспечивается через проем люка за сиденьем для пассажира. Для замены фильтрующего элемента необходимо выполнить следующее:

        • вывернуть четыре болта крепления сливного фильтра 7 и снять его, предварительно очистив от грязи;

        • вывернуть два болта крепления крышки сливного фильтра 6 и снять ее;

        • вытащить шплинт, снять шайбу и пружину со шпильки масляного бака 1;

        • снять фильтрующий элемент и на его место установить новый фильтрующий элемент;

        • установить на шпильку пружину, шайбу и зашплинтовать;

        • установить крышку 6 на место и завернуть два болта;

        • установить сливной фильтр 7 на место и завернуть четыре болта;

        • промыть заливной фильтр 2;

        • долить масло в бак до верхней метки щупа и не запускать двигатель от 3 до 4 мин для заполнения внутренней полости фильтра.




        1 – опорная шайба; 2 – гайка; 3 – фланец; 4 – манжета; 5 – распорная втулка; 6 – подшипник; 7 – шлицевое скользящее соединение; 8 – скользящий фланец; 9 – вал; 10 – втулка муфты; 11 – ведущий диск; 12 – ведомый диск; 13 – нажимной диск; 14 – тарельчатая пружина


        Рисунок 4.22 – Регулировка карданного привода ПВМ

      4. Замена фильтрующего элемента в фильтре гидропривода рулевого управления

        Для замены фильтрующего элемента 3 (рисунок 4.24) необходимо:

        • очистить от грязи и пыли крышку 6 фильтра;

        • отвинтить болты 7 крепления крышки фильтра;

        • снять крышку 6, вынуть пружину 8, клапан 4, уплотнительное кольцо 9,

          фильтрующий элемент 3;

        • промыть детали фильтра в дизельном топливе и собрать фильтр с новым фильтрующим элементом.

      5. Проверка и регулировка сходимости передних колес


        Сходимость направляющих колес (разность размеров А и Б) должна быть в пределах от 3 до 4 мм (рисунок 4.25).

        Периодически через каждые 500 ч работы необходимо проверить и, при необходимости, отрегулировать сходимость передних колес, для чего выполнить следующее:

        • установить шасси на горизонтальную поверхность с твердым покрытием;

        • установить передние колеса для движения шасси в прямолинейном направлении;

        • определить фактическую сходимость колес, для чего замерить расстояние между закраинами ободов в передней части колес в горизонтальной плоскости, проходящей через оси колес (размер А) и сделать отметки мелом в местах замера. Затем следует переместить шасси вперед настолько, чтобы метки стали сзади в той же плоскости и замерить расстояние между отмеченными



        1 – масляный бак; 2 – заливной фильтр; 3 – пробка заливной горловины; 4 – сапун; 5 – масло-мер; 6 – крышка сливного фильтра; 7 – сливной фильтр; 8 – заборный фланец; 9 – сливной кла-пан


        Рисунок 4.23 – Замена фильтрующего элемента насоса рулевого управления

        точками (размер Б). Разность между значениями размеров А и Б, определяющая сходимость колес, должна быть от 3 до 4 мм.

        Если сходимость колес меньше или больше указанной величины, необходимо соответственно увеличить или уменьшить длину поперечной тяги 1, предварительно отвинтив на полтора или два оборота контргайки на тяге. После установки требуемой сходимости законтрить трубу поперечной тяги контргайками.

      6. Проверка и регулировка регулятора давления пневмосистемы


        При нарушении работы регулятора давления, а также после разборки для его промывки, смазки, замены изношенных деталей необходимо произвести регулировочные операции в следующей последовательности:

        • присоединить к ресиверу контрольный манометр;

        • снять колпак;

        • с помощью гаечного ключа ввинтить регулировочную крышку 10 (рисунок 4.26) в корпус до упора;

        • пустить двигатель;

        • включить компрессор и заполнить ресиверы сжатым воздухом до срабатывания предохранительного клапана при давлении от 0,85 до 1,00 МПа. Если клапан срабатывает при давлении, выходящем за указанные пределы, произвести его регулировку с помощью винта 20, предварительно ослабив и затем затянув гайку 21;

        • постепенно вывинчивая регулировочную крышку 10, отрегулировать усилие пружин 11, 12 так, чтобы давление в ресиверах, при котором происходит открытие разгрузочного клапана 3 составляло от 0,77 до 0,80 МПа;

        • зафиксировать это положение регулировочной крышки 10 с помощью краски, наносимой на резьбовой части боковой крышки и надеть колпак;



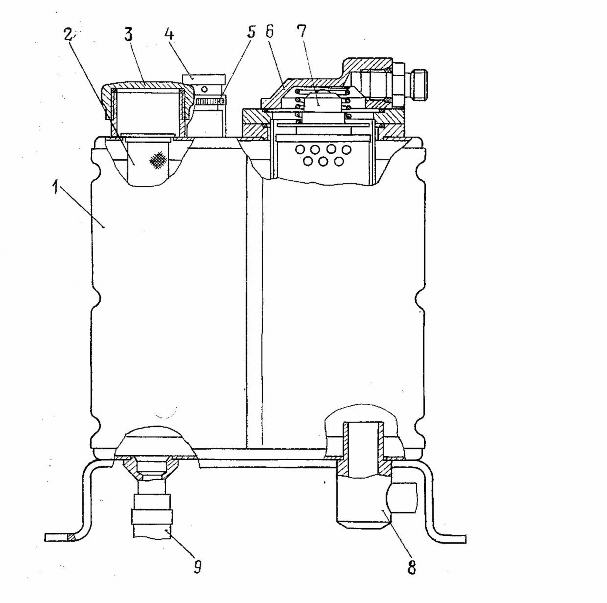

        1,5 – штуцер поворотный; 2 – стакан; 3 – фильтрующий элемент; 4 – клапан; 6 – крышка; 7 – болт; 8 – пружина; 9 – уплотнительное кольцо


        Рисунок 4.24 – Замена фильтрующего элемента фильтра гидропривода рулевого управления


        1 – поперечная тяга; А, Б – размеры


        Рисунок 4.25 – Проверка сходимости направляющих колес




        1 – насадка; 2 – крышка; 3 – разгрузочный клапан; 4 – втулка; 5, 6, 11, 12, 16, 22, 27 – пружина; 7 – направляющий клапан; 8 – атмосферный клапан; 9 – поршень; 10 – регулировочная крышка; 13 – диафрагма; 14 – корпус; 15 – штуцер; 17 – обратный клапан; 18 – поршень; 19 – болт;

        0 – винт; 21 – гайка; 23 – шарик; 24 – седло; 25 – прокладка; 26 – фильтр; 28 – клапан отбора

        воздуха; 29 – стержень; 30 – гайка-барашек; 31 – крышка; 32 – винт; 33 – прокладка


        Рисунок 4.26 – Регулятор давления пневмосистемы

        • приоткрыть клапан удаления конденсата из ресивера и снизить давление воздуха до 7,0 или 6,5 МПа. При этих величинах давления разгрузочный клапан 3 должен закрыться и переключить компрессор на наполнение ресиверов сжатым воздухом;

        • отсоединить от ресивера контрольный манометр.

      7. Промывка фильтра регулятора давления пневмосистемы


        Через 500 ч работы двигателя произвести промывку фильтра регулятора давления в пневмосистеме, для чего:

        • вывернуть винты 32 (рисунок 4.26) боковой крышки 31, снять крышку с прокладкой 33, клапан отбора воздуха 28 со стержнем 29 и пружину 27;

        • вынуть фильтр 26 и промыть его в моющем растворе;

        • после промывки продуть фильтр сжатым воздухом и просушить;

        • одновременно проверить состояние рабочей поверхности клапана 28;

        • установить снятые детали в последовательности, обратной разборке;

        • произвести проверку и регулировку в соответствии с пунктом 4.2.27.


      8. лив конденсата из ресивера


        Ежедневно по окончании работ, когда в ресивере воздух находится под давлением, необходимо слить конденсат, для чего потянуть в сторону кольцо спускного клапана в нижней части ресивера или надавить на толкатель.

        Если слив происходит при отсутствии давления, то очистка ресивера будет неполной, что может вызвать образование ржавчины на его внутренней поверхности. Периодически проверять герметичность спускного клапана и всех соединений ресивера, а также подтягивать его крепление.

      9. Накачивание шин воздухом


        Шины накачивать компрессором, установленным на двигателе шасси. Для накачивания шин от компрессора необходимо выполнить следующее:

        • свинтить гайку-барашек со штуцера регулятора давления воздуха;

        • присоединить шланг для накачки шин (из ЗИП шасси) к штуцеру регулятора и вентилю шины. На шланге имеется переходник для возможности его использования с различными регуляторами давления. При необходимости переходник следует отвинтить;

        • включить компрессор и накачать шину до требуемого давления. Периодически необходимо выпускать воздух из
