2.5 Знаки безопасности погрузчика Амкодор 342 (ТО-28А)
Следите за тем, чтобы знаки безопасности были чистыми и разборчивыми.
Заменяйте неразборчивые или отсутствующие знаки безопасности.
Знаки безопасности можно приобрести у Вашего дилера или на заводе-производителе.
Правила установки знаков безопасности: 1. Поверхность, на которую наносится знак, должна быть чистой и сухой. Температура не должна превышать 10°С. 2. Отклейте небольшую часть защитной пленки с задней стороны знака. 3. Приложите знак на намеченную поверхность и аккуратно прижмите ту часть знака, с которой была снята защитная пленка. 4. Медленно отклейте оставшуюся часть пленки и аккуратно разгладьте знак.
|
5. Ссылки на направления (вправо, влево, вперед, назад) даются с позиции оператора,
находящегося в водительском кресле и смотрящего вперед. Для удаления
небольших остатков воздуха под знаком проколите тонкой булавкой те места,
которые немного вздуты, а затем опять разгладьте знак. Знак ВНИМАНИЕ Данный знак обозначает Осторожно — возможна опасность
|
|
|
Сигнальные слова Опасно — означает опасную ситуацию, которая, если ее не предотвратить, может привести к тяжелой травме или смерти. Это сигнальное слово применяется только в самых чрезвычайных ситуациях. Предупреждение — указывает на возможность возникновения опасной ситуации, которая, если ее не предотвратить, может привести к серьезной травме или смерти. Это сигнальное слово используется также для указания на опасные для жизни действия. Осторожно — указывает на возможность возникновения опасной ситуации, которая, если ее не предотвратить, может привести к незначительной или средней тяжести травме. |
|
|

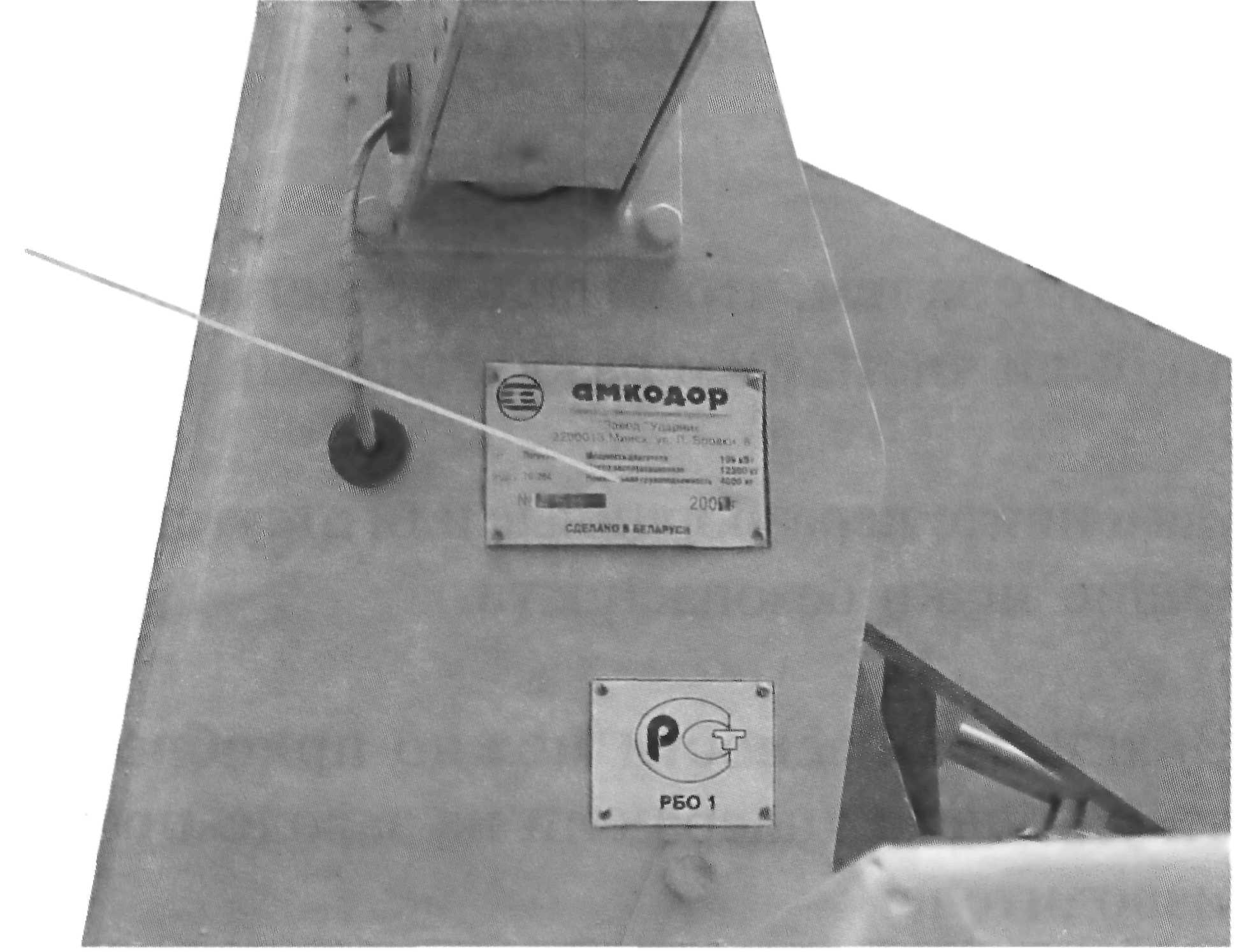

Маркировка и пломбирование Маркировка Каждый погрузчик имеет маркировочную табличку, которая расположена на передней полураме с правой стороны над крылом. Табличка содержит: товарный знак; адрес завода-изготовителя; наименование и индекс изделия; эксплуатационную мощность двигателя; эксплуатационную массу машины; номинальную грузоподъемность; |
[ |
|
|
дату изготовления, идентификационный номер. Увеличенное изображение таблички |
 |
|
| Расшифровка идентификационного номера |
Структура идентификационного номера
|
|
| Расположение дублирующей таблички на кабине |
|
|
 |

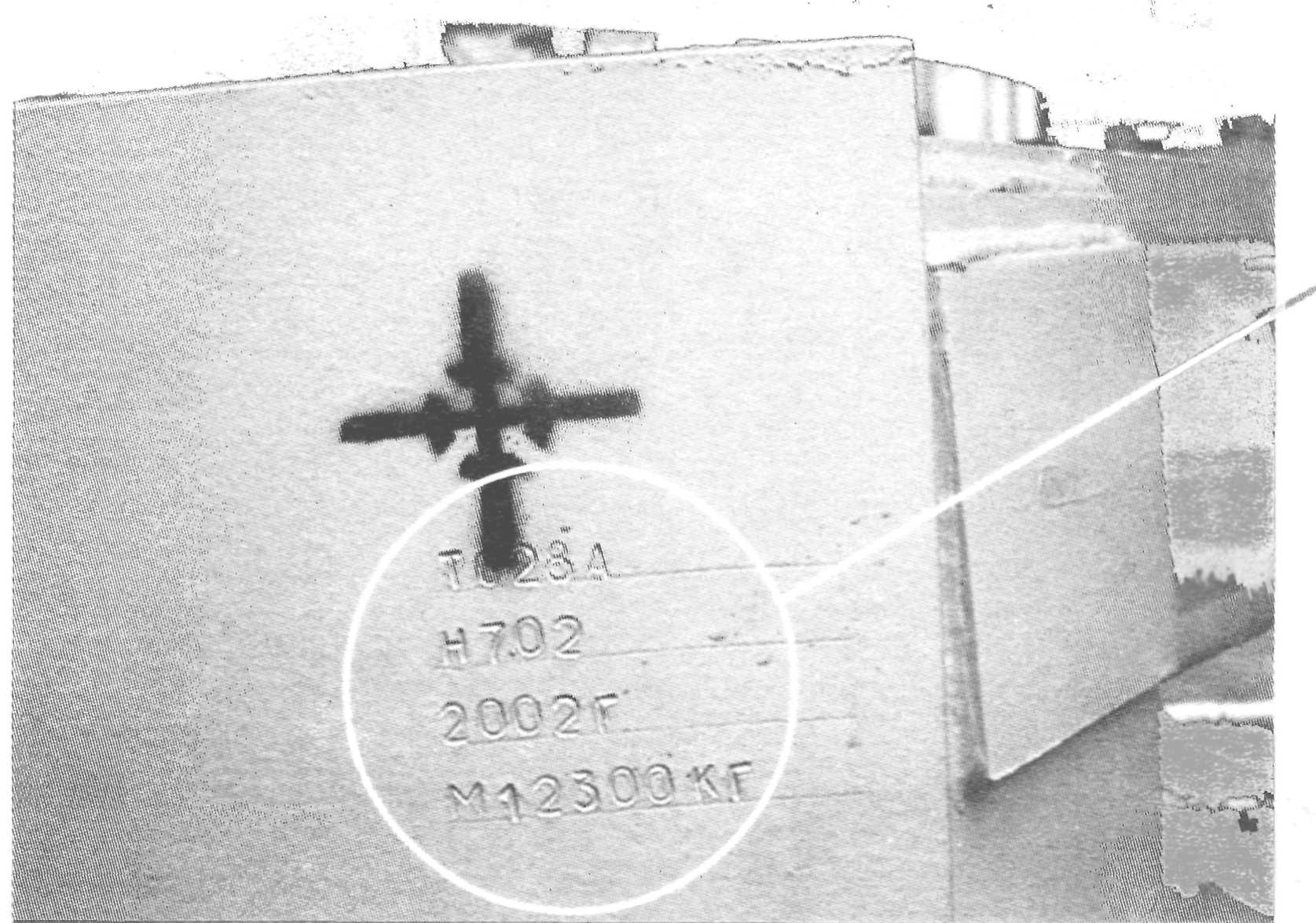

Место на раме, где наносится дублирующая информация | |
 |

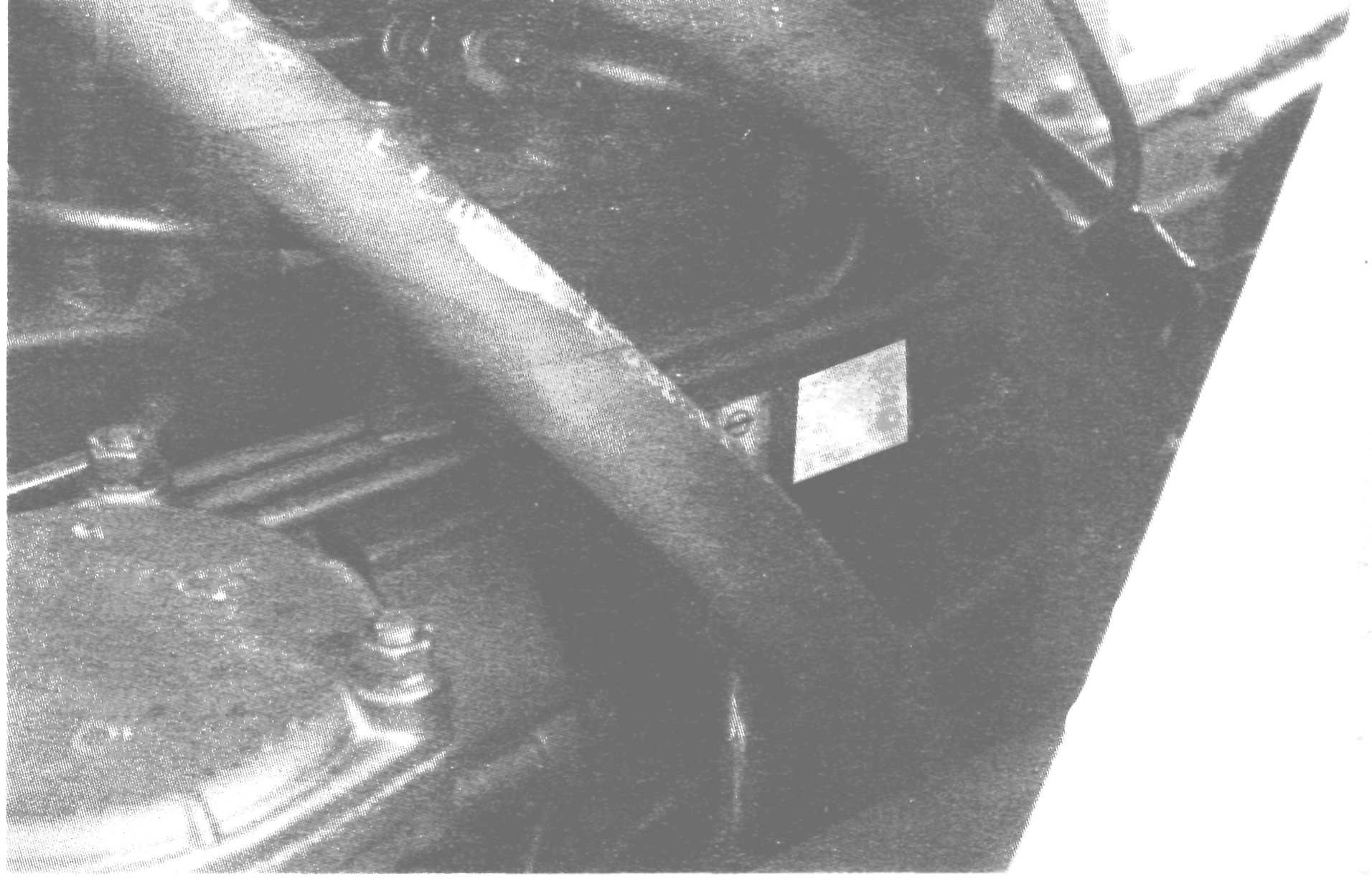

Маркировочная табличка на двигателе Расположена на правой стороне двигателя по ходу движения погрузчика вперед. |
|
 |

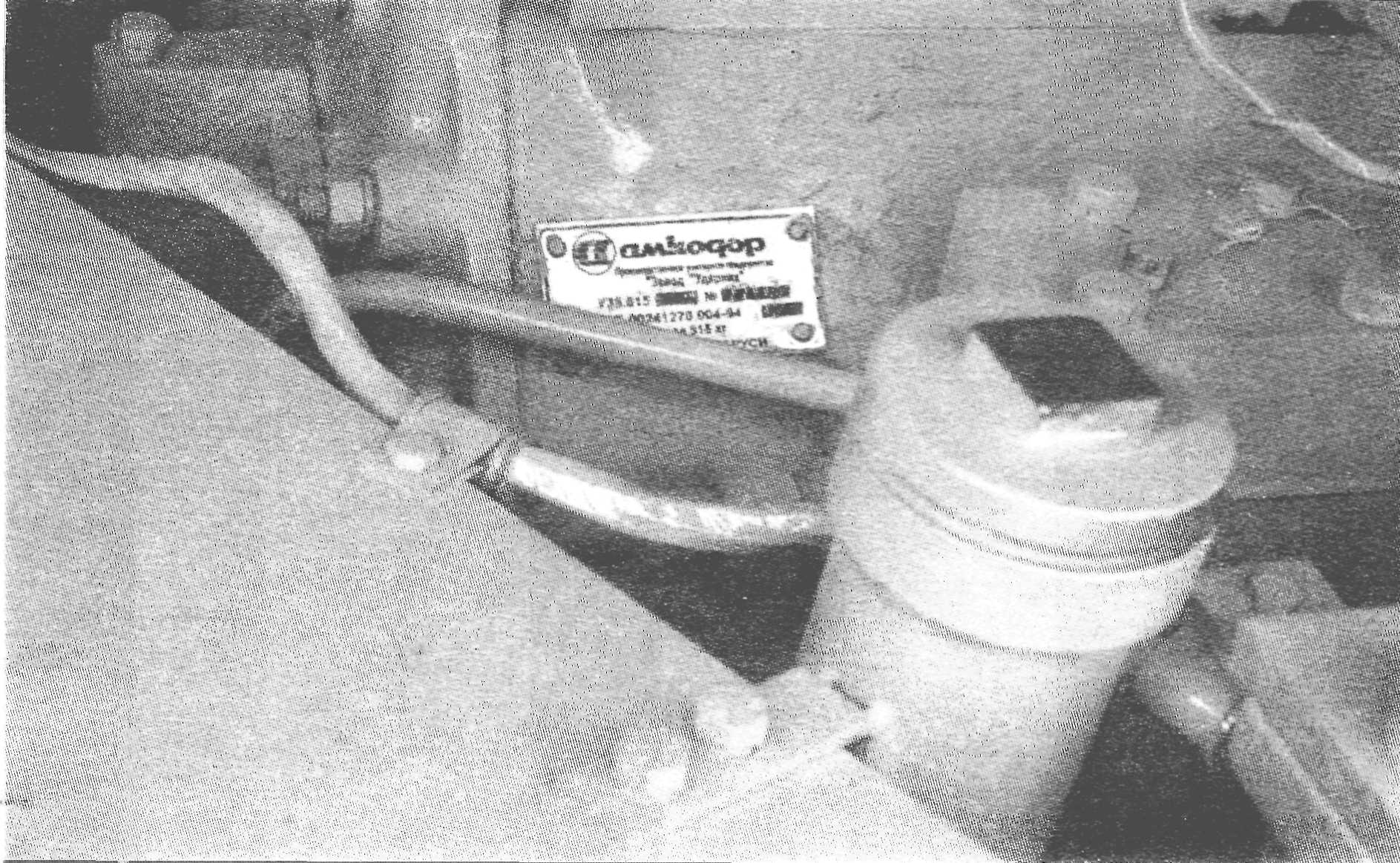

Маркировочная табличка ГМП Расположена на левой стороне ГМП по ходу движения погрузчика вперед. |
|
Пломбирование
На погрузчике установлены транспортные и конструктивные пломбы.
Пломбы на ящике ЗИП, щитах и крышках облицовки относятся к транспортным. Потребитель может снять их сразу после получения погрузчика. Пломбы на предохранительных клапанах гидрораспределителя, гидронасосах,гидросистеме рулевого управления относятся к конструктивным и снятию не подлежат, иначе потребитель теряет право на гарантию. Конструктивные пломбы снимаются лишь в присутствии представителя завода-изготовителя с целью проверки соответствия регулировок требованиям технической документации.
После проверок сборочные единицы пломбируются вновь, о чем составляется
соответствующий акт, который подписывается представителями заинтересованных
сторон.
| Внешний вид погрузчика Амкодор-342 |
 |
| Размерная схема |
 |
