ОПЕРАЦИИ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ ТРАКТОРОВ К-701, К-700А (КИРОВЕЦ) И ТЕХНОЛОГИЧЕСКАЯ ПОСЛЕДОВАТЕЛЬНОСТЬ ИХ ВЫПОЛНЕНИЯ

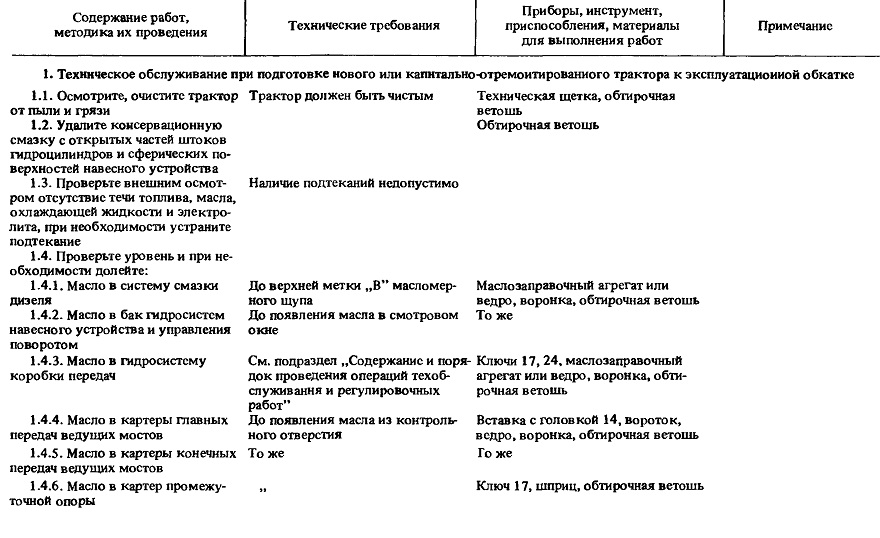

1. Техническое обслуживание при подготовке нового или капитально-отремонтированного трактора к эксплуатационной обкатке

1.1. Осмотрите, очистите трактор от пыли и грязи

1.2. Удалите консервационную смазку с открытых частей штоков гидроцилиндров и сферических поверхностей навесного устройства

1.3. Проверьте внешним осмотром отсутствие течи топлива, масла, охлаждающей жидкости и электролита, при необходимости устраните подтекание

1.4. Проверьте уровень и при необходимости долейте:

1.4.1. Масло в систему смазки дизеля

1.4.2. Масло в бак гидросистем навесного устройства и управления поворотом

1.4.3. Масло в гидросистему коробки передач

1.4.4. Масло в картеры главных передач ведущих мостов

1.4.5. Масло в картеры конечных передач ведущих мостов

1.4.6. Масло в картер промежуточной опоры

1.4.7. Охлаждающую жидкость в расширительный бак радиатора

1.5. Смажьте:

1.5.1. Опоры кулаков рабочих тормозов

1.5.2. Оси вертикального шарнира рамы

1.5.3. Пальцы гидроцилиндров гидросистемы навесного устройства

1.5.4. Пальцы гидроцилиндров гидросистемы управления поворотом

1.5.5. Подшипники насоса системы охлаждения

1.5.6. Подшипники натяжного устройства привода компрессора

1.5.7. Подшипники балки передней опоры дизеля

1.6. Установите давление в шинах
1.7. Проверьте и при необходимости отрегулируйте натяжение приводных ремней:

для дизеля ЯМЗ-240БМ
для дизеля ЯМЗ-238НД

1.8. Проверьте уровень электролита, состояние клемм и вентиляционных отверстий в пробках аккумуляторных батарей. При необходимости долейте дистиллированную воду. Смажьте неконтактные части клемм и наконечники проводов техническим вазелином

1.9. Проверьте плотность электролита и степень заряженности аккумуляторных батарей, при необходимости проведите их подзарядку или замените на заряженные

1.10. Установите винт сезонной регулировки реле-регулятора в положение, соответствующее сезону

1.11. Проверьте и при необходимости подтяните крепления всех узлов трактора, особенно дизеля, топливного насоса высокого давления, гидромуфты, турбокомпрессора и его фильтра, коробки передач, ведущих мостов, постамента, кабины, клиньев вертикального шарнира рамы, навесного устройства, колес

1.12. Проверьте работу механизмов управления трактором, тормозов, освещения и сигнализации, гидравлической системы навесного устройства

2. Техническое обслуживание трактора при проведении эксплуатационной обкатки

2.1. Проверьте внешним осмотром отсутствие течи топлива, масла, охлаждающей жидкости и электролита и при необходимости устраните подтекание

2.2. Проверьте уровень и при необходимости долейте:

2.2.1. Масло в систему смазки дизеля

2.2.2. Охлаждающую жидкость в расширительный бак радиатора

2.3. Слейте:

2.3.1. Из топливных фильтров грубой и тонкой очистки по ОД л топлива

2.3.2. Конденсат из воздушных баллонов

2.4. Проверьте работу механизмов управления трактором, тормозов, освещения и сигнализации, гидравлической системы навесного устройства

2.5. Проверьте работу дизеля на слух и по показаниям контрольных приборов

2.6. После остановки дизеля сразу же проверьте на слух работу турбокомпрессора и фильтра центробежной очистки масла

3. Техническое обслуживание по окончании эксплуатационной обкатки

3.1. Осмотрите и вымойте трактор

3.2. Замените масло:

3.2.1. В системе смазки дизеля
3.2.2. В баке гидросистем навесного устройства и управления поворотом, промыв предварительно корпус фильтра и заменив фильтрующие элементы

3.2.3. В гидросистеме коробки передач (с предварительной промывкой фильтра и сапуна)
3.2.4. В картерах главных передач ведущих мостов (с промывкой сапунов)

3.2.5. В картерах конечных передач ведущих мостов

3.2.6. В картере промежуточной опоры (с промывкой сапуна)

3.3. Проверьте уровень и при необходимости долейте охлаждающую жидкость в расширительный бак радиатора

3.4. Слейте:

3.4.1. Из топливных фильтров грубой и тонкой очистки по 0,1 л топлива

3.4.2. Конденсат из воздушных баллонов

3.5. Проверьте и при необходимости отрегулируйте:

3.5.1. Тепловые зазоры в клапанном механизме, предварительно подтянув гайки крепления головок цилиндров
3.5.2. Угол опережения впрыска топлива:

для дизеля ЯМЗ-240БМ
для дизеля ЯМЗ-238НД

3.513. Натяжение приводных ремней

3.5.4. Ход штоков тормозных камер рабочих тормозов

3.5.5. Стояночный тормоз
3.5.6. Свободный ход рулевого колеса

3.6. Промойте фильтр центробежной очистки масла
3.7. Замените фильтрующие эле- То же менты и промойте корпуса фильтров:

3.7.1. Масляного фильтра дизеля
3.7.2. Масляного фильтра турбокомпрессора

3.8. Проверьте состояние шин и давление воздуха в шинах
3.9. Проверьте работу предохранительного клапана пневмосистемы

ЗЛО. Проверьте состояние кассет

II ступени воздухоочистителя и при необходимости проведите их обслуживание

3.11. Проверьте уровень электрОг См. п. 1.8 лита, состояние клемм и вентиляционных отверстий в. пробках аккумуляторных батарей. При необходимости долейте дистиллированную

воду. Смажьте неконтактные части клемм и наконечники проводов тех* ни чес ким вазелином

3.12. Проверьте и, при необходи- См. п. 1.11 мости, подтяните наружные резьбовые соединения дизеля и всего

трактора

3.13. Устраните все обнаруженные неисправности

Дополнительные операции по техническому обслуживанию после обкатки

3.14. Произведите техническое обслуживание форсунок
3.15. Проверьте и, при необходимости, подтяните крепления фланцев карданных валов

4. Ежесменное техническое обслуживание (ЕТО. проводится через каждые 10 моточасов)

4.1. Проверьте внешним'осмотром отсутствие течи топлива, масла, охлаждающей' жидкости и. электролита и, при необходимости, устраните подтекания

4.2. Проверьте уровень и, при необходимости, долейте:

4.2.1. Масло в систему смазки дизеля

4.3. Проверьте работу механиз- См. п. 1.12 мов управления трактором, тормозов, освещения и сигнализации, гидравлической системы навесного

устройства

4.4. Проверьте работу дизеля на См. п. 1.13 слух и по показаниям контрольных приборов

4.5. После остановки дизеля сразу же проверьте на слух работу турбокомпрессора и фильтра центробежной очистки масла

5. Первое техническое обслуживание (ТО-1 проводится через каждые I2S моточасов)

5.2. Проверьте внешним осмотром отсутствие течи топлива, масла, охлаждающей жидкости и электролита и, при необходимости, устраните подтекания

5.3. Проверьте уровень и, при необходимости, долейте:

5.3.1. Масло в систему смазки дизеля

5.3.2. Масло в бак гидросистемы навесного устройства и управления поворотом

5.3.3. Масло в гидросистему коробки передач

5.3.4. Масло в картеры главных передач ведущих мостов

передач ведущих мостов

5.3.6. Масло в картер промежуточной опоры

5.3.7. Охлаждающую жидкость в расширительный бак радиатора

5.4. Слейте:

5.4.1. Из топливных фильтров грубой и тонкой очистки по 0,1 л топлива

5.4.2. Конденсат из воздушных баллонов

5.5. Проверьте и, при необходимости, отрегулируйте:

5.5.1. Натяжение приводных ремней

5.5.2. Ход штоков тормозных камер рабочих тормозов

5.5.3. Стояночный тормоз

5.5.4. Свободный ход рулевого колеса

5.6. Промойте фильтр центробежной очистки масла

5.7. Проверьте состояние шин и давление воздуха в них

5.8. Проверьте работу предохранительного клапана пневмосистемы

5.9. Проверьте состояние кассет И ступени воздухоочистителя и, при необходимости, проведите их обслуживание

6. Второе техническое обслуживание (ТО-2 проводится через каждые 500 моточасов)

6.1. Осмотрите и вымойте трактор См. п. 3.1

6.2. Проверьте внешним осмот- См. п. 1.3 ром отсутствие течи, топлива, масла, охлаждающей жидкости и электролита и, при необходимости, устраните

подтекания

6.3. Проверьте уровень и, при не- См. п. 1.4 обходи мости, до лейте-

6.3.1. Масло в бак гидросистем навесного устройства и управления поворотом

6.3.2. Масло в гидросистему коробки передач

6.3.3. Масло в картеры главных передач ведущие мостов

6.3.4. Масло в картеры конечных передач ведущих мостов

6.3.5. Масло в картер промежуточной опоры

6.3.6. Охлаждающую жидкость в расширительный бак радиатора

6.4. Слейте конденсат из воздуш- См. п. 5.4.2 ных баллонов

6.5. Проверьте и, при необходимости, отрегулируйте:

6.5.1. Натяжение приводных См. п. 1.7 ремней

6.5.2. Ход штоков тормозных См. п. 3.5.4

камер рабочих тормозов

6.5.3. Стояночный тормоз См. п. 3.5.5

6.5.4. Свободный ход рулевого См. п. 3.5.6

колеса

6.5.5. Угол опережения впрыска См. п. 3.5.2 топлива

6.5.6. Тепловые зазоры в клапан- См. п. 3.5.1 ном механизме, предварительно подтянув гайки крепления головок

цилиндров

6.6. Проверьте состояние шин См. п. 3.8

и давление воздуха в них

6.7. Проверьте работу предохра- См. п. 3 9 нительного клапана пневмосистемы

6.8. Проверьте состояние кассет См. п. 5.9 II ступени воздухоочистителя и, при необходимости, проведите их обслуживание

6.9. Проверьте уровень злектро- См. п. 1.8 лита, состояние клемм и вентиляционных отверстий в пробках аккумуляторных батарей. При необходимости, долейте дистиллированную

проводов техническим вазелином

6.10. Проверьте плотность ^лек- См. п. 1.9 тролита и степень загрязненности аккумуляторных батарей, при необходимо сти^проведите их подзарядку

или замените на заряженные

6.11. Смажьте: См. п. 1.5

6.11.1. Опоры кулаков рабочих тормозов

6.11.2. Оси вертикального шарнира рамы

6.11.3. Пальцы гидроцилиндров гидросистемы навесного устройства

6.11.4. Пальцы гидроцилиндров гидросистемы управления поворотом

6.11.5. Подшипники насоса сис-- темы охлаждения

6.11.6. Подшипник натяжного устройства привода компрессора

6.11.7. Подшипники балки передней опоры дизеля

6.12. Замените масло в системе См. п. 3.2.1 смазки дизеля

6.13. Замените фильтрующие эле- См. п. 5 Л 3 менты и промойте корпуса фильтров:

6.13.1. Масляного фильтра дизеля

6.13.2. Масляного фильтра турбокомпрессора

6.13.3. Фильтра тонкой очистки топлива

6.13.4. Фильтра грубой очистки тплива

6.13.5. Масляные фильтры гид-росистем навесного устройства

II управления поворотом

7. Третье техническое обслуживание (ТО-3 проводится через каждые 1000 моточасов)

7.1. Осмотрите и вымойте трактор

7.2. Проверьте внешним осмотром отсутствие течи топлива, масла, охлаждающей жидкости и электролита, при необходимости устраните подтекания

7.3. Проверьте уровень и, при необходимости, долейте;

7.3.1. Масло в гидробак гидросистем навесного устройства и управления поворота, промыв предварительно корпус фильтра и заменив фильтрующие элементы

7.3.2. Масло в гидросистему коробки передач (с предварительной промывкой фильтра и сапуна)

7.3.3. Масло в корпусе главных передач ведущих мостов (с промывкой сапунов)

7.3.4. Масло в картерах конечных передач ведущих мостов

7.3.5. Масло в картере промежуточной опоры (с промывкой сапуна)

7.3.6. Охлаждающую жидкость в расширительный бак радиатора

7.4. Слейте конденсат из воздушных баллонов

7.5. Проверьте и, при необходимости, отрегулируйте:

7.5.1. Натяжение приводных ремней

7.5.2. Ход штоков тормозных камер рабочих тормозов

7.5.3. Стояночный тормоз

7.5.4. Свободный ход рулевого колеса

7.5.5. Свободный ход тяги педали тормоза рычага ручного привода тормозов прицепа тормозного крана

7.5.6. Угол опережения впрыска топлива

7.5.7. Тепловые зазоры в клапанном механизме, предварительно подтяну» гайки крепления головок цилиндров

Ключи 10,12, 17, 24, 36, маслозаправочный агрегат или ведро, воронка, компрессорная установка, отвертка, плоскогубцы, техническая щетка, противень, обтирочная ветошь, ванна с дизельным топливом

Ключ 17, вставка с головкой 14, вороток, ведро, воронка, компрессорная установка, обтирочная ветошь, ванна с дизельным топливом
Ключи 12,13, 19, отвертк

7.6. Проведите техническое обслуживание форсунок
7.7. Проведите проверку топлив ного насоса высокого давления
7.8. Проверьте легкость вращения ротора турбокомпрессора, при необходимости, снимите и разберите турбокомпрессор, очистите и промойте его детали

7.9. Проверьте состояние шин и давление воздуха в них

7.10. Проверьте работу предохранительного клапана пневмосистемы

7.11. Проведите техническое обслуживание воздухоочистителя

7.11.1. Проверьте работоспособность сигнализатора засоренности кассет

для дизеля ЯМЗ-240БМ

для дизеля ЯМ3-238НД

7.11.2. Проверьте состояние кассет 11 ступени воздухоочистителя и, при необходимости, проведите их обслуживание

7.11.3. Проверьте обслуживание I ступени воздухоочистителя

7.12. Проверьте уровень электролита, состояние клемм и вентиляционных отверстий в пробках аккумуляторных батарей. При необходимости долейте дистиллированную воду. Смажьте неконтактные части клемм и наконечники проводов техническим вазелином

7.13. Проверьте плотность электролита и степень заря женности аккумуляторных батарей, при необходимости, проведите их подзарядку или замените на заряженные

7.14. Снимите стартер с дизеля и проведите его техническое обслуживание
7.15. Снимите генератор с дизеля и проведите его техническое обслуживание
7.16. Проверьте правильность показаний контрольных приборов но эталонам
7.1 7. Проверьте состояния электропроводки и, при необходимости, заи зонируйте поврежденные места

Ключи 10, 19, сменная головка 10, коловоротный вороток, компрессорная установка, шплинтовыдер-гиватель, отвертка

Ключи 10,14,19, динамометр, плоскогубцы, отвертка, проволочный крючок, контрольная лампа 24 В, электропровод, противень, мелкая стеклянная шкурка, масло, про-кладка-шайба, компрессорная установка

Ключи 14, 17, 27, вольтметр со шкалой 0- 20-30 В класс точности не ниже 1,5, стенд для проверки технического состояния генератора, отвертка, мелкая стеклянная шкурка, линейка

Набор гаечных ключей, стенд КИ-8917-ГОСНИТИ, прибор комбинированный Ц-4324, термометр 0—100 °С, отвертка Тестер, отвертка, хлорвиниловая изолента

7.18. Смажьте: См. п. 1.5

7.18.1. Опоры кулаков рабочих тормозов

7.18.2. Оси вертикального шарнира рамы

7.18.3. Пальцы гидроцилиндров гидросистемы навесного устройства

7.18.4. Пальцы гидроцилиндров гидросистемы управления поворотом

7.18.5. Подшипники насоса системы охлаждения

7.18.6. Подшипники натяжного устройства привода компрессора

7.18.7. Подшипники балки передней опоры дизеля

7.19. Замените масло в системе См. 3.2.1 смазки дизеля

7.20. Замените фильтрующие эле- См. п. 3.13 менты и промойте корпуса фильтров:

7.20.1. Масляного фильтра дизеля

7.20.2. Масляного фильтра турбокомпрессора

7.20.3. Тонкой очистки топлива

7.20.4. Грубой очистки топлива

7.21. Промойте фильтр центра-бежной очистки масла

7.22. Проверьте и, при необходимости, подтяните крепления всех узлов трактора, особенно дизеля, топливного насоса высокого давления, гидромуфты, турбокомпрессора и его фильтра, коробки пере-дач, ведущих мостов, постамента, кабины, клиньев вертикального шарнира рамы, фланцев карданных валов, навесного устройства, колес 7.23. Проверьте работу механизмов трактора на холостом ходу и под нагрузкой

8. Сезонное техническое обслуживание при переходе к осенне-зимнему периоду эксплуатации (СТО-ОЗ)

8.1.1. В системе смазки дизеля

8.1.2. В муфте опережения впрыска топлива

8.1.3. 6 полости подшипников натяжного устройства привода вентилятора

8.1.4. В гидросистеме коробки передач

8.1.5. В картерах главных пере-дач ведущих мостов

8.1.6. В картерах конечных пере дач ведущих мостов

8.1.7. В картере промежуточной опоры

8.1.8. В баке гидросистем навесного устройства и управления поворотом

8.2. Подготовьте и проверьте работу системы предпускового подогрева

8.3. Подготовьте и закрепите на тракторе утеплительный чехол

8.4. Установите винт сезонной регулировки реле-регулятора в положение „3” (зима)

8.5. Доведите плотность электролита в аккумуляторных батареях до зимней нормы

8.6. Проверьте плотность охлаждающей жидкости
8.7. Проверьте работу пневмосистемы рабочих тормозов

9. Сезонное техническое обслуживание при переходе к весенне-летнему периоду эксплуатации (СТО-ВЛ)

9.1. Замените масло зимних сортов на летннс согласно таблице смазки:

9.1.1. В системе смазки дизеля

9.1.2. В муфте опережения впрыска топлива

9.1.3. В полости подшипников натяжного устройства привода вентилятора

9.1.4. В гидросистеме коробки передач

9.2. Снимите с трактора утеплительный чехол

9.3. Установите винт сезонной регулировки реле-регулятора в положение „Л” (лето)

9.4. Доведите плотность электролита в аккумуляторных батареях до летней нормы

9.5. Проверьте плотность охлаждающей жидкости

9.6. Проверьте работу пневмо-си стсмы рабочих тормозов

Трудоемкость выполнения работ по каждому виду технического обслуживания

ПЕРЕЧЕНЬ ОПЕРАЦИЙ ПРИ ЭКСПЛУАТАЦИИ ТРАКТОРА В ОСОБЫХ УСЛОВИЯХ

При эксплуатации трактора в особых условиях (пустыни и песчаные почвы, низкая температура воздуха, каменистые грунты и т. п.) следует сохранять принятую периодичность и объем работ по техническому обслуживанию, а также дополнительно выполнять следующие работы.

В условиях пустыни, на песчаных почвах, при повышенной запыленности воздуха:

а) при отсутствии на тракторе сигнализатора засоренности или его неисправности очистку кассет II ступени воздухоочистителя производите один раз в неделю;

б) при ТО-2 проводите обслуживание I ступени воздухоочистителя;

в) при ТО-1 промывайте пробки топливных и масляного баков, сапуны коробки передач, ведущих мостов, ВОМа и промежуточной опоры.

При использовании трактора при низких температурах руководствуйтесь указаниями раздела „Особенности зимней эксплуатации трактора”.

В условиях каменистого грунта ежесменно, наружным осмотром, проверяйте отсутствие повреждений ходовой системы и других составных частей трактора, а также крепления котла предпускового обогрева, сливных пробок главных передач, ведущих мостов, крепление колес.

содержание   ..  60  61  62  63  64  65  66  67  68  69  70  ..
