УСТАНОВКА БАЛЛАСТА ТРАКТОРОВ К-701, К-700А (КИРОВЕЦ)

Для установки балласта необходимо:

— изготовить балласт 1 (рис. 71), два болта 2, четыре шпильки 3 по размерам на рисунке и две гайки М24;

— вывернуть четыре шпильки крепления опор вала рычагов навесного устройства и ввернуть вместо них шпильки 3;

— установить балласт, закрепив его шпильками 3 с гайками 6 с опорами вала рычагов навесного устройства и болтами 2 с гайками к передней связи задней полурамы.

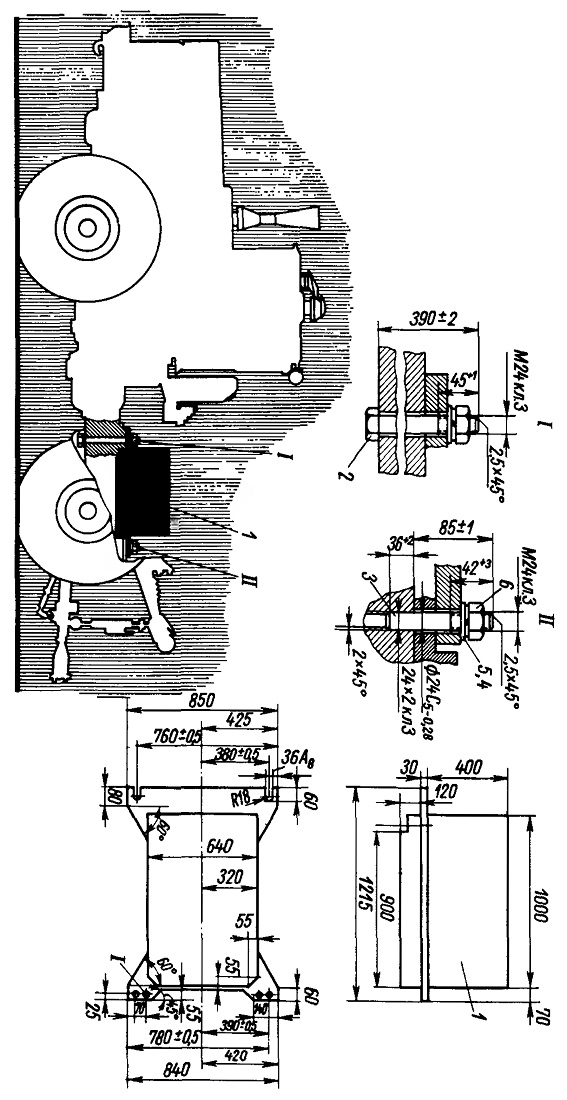

Рис. 71. Установка балласта
1 - балласт; 2 - болты; 3 - шпилька; 4, 5 — шайба; 6 - гайка
