Навесное устройство тракторов К-701, К-700А (Кировец)


Навесное устройство (рис. 58) служит для присоединения сельскохозяйственных орудий к трактору и обеспечения правильного положения орудий в рабочем и транспортном положениях.

Навесное устройство состоит из двух главных рычагов 8,15, двух нижних тяг 2, 3 и одной центральной тятя 11, двух вертикальных 5 и двух горизонтальных 17 раскосов и других деталей.

Главные рычаги насажены на шлицевые концы вала 13, который свободно вращается на опорах 4.

Каждый главный рычаг связан пальцем с поворотным рычагом 6, соединенным с головкой штока гидроцилиндра 12. Проушины задних крышек гидроцилиндров соединены пальцами с кронштейнами, расположенными на лонжеронах задней полурамы трактора.

Нижние тяги навесного устройства — телескопические и состоят из трубы и выдвижной тяги, вставленной в трубу. Выдвижная тяга стопорится в трубе фиксатором 1. Нижние тяги соединяются с главными рычагами вертикальными раскосами 5. Изменение длины раскосов производится вращением наружной трубы и перестановкой пальца 7.

Центральная тяга 11 навесного устройства служит третьей точкой присоединения навесных сельскохозяйственных машин к трактору. Она имеет уравновешивающую пружину 14, позволяющую уменьшить усилие водителя, необходимое для ее перемещения.

Изменение длины центральной тяги производится вращением стяжного винта 9.

При работах, не требующих использования третьей точки навески, необходимо уменьшить длину центральной тяги и соединить ее с кронштейном 10. Во избежание раскачивания навесного устройства при движении трактора с сельскохозяйственными орудиями в транспортном положении и при работе с прицепной скобой нижние тяги блокируются с задней полурамой трактора горизонтальными раскосами. Затяжка и ослабление раскосов осуществляется вращением стяжных труб. Цапфы орудия вставляются в шарниры нижних тяг и стопорятся чеками, установленными на нижних тягах. Когда навесное устройство не используется, чеки вставляются в отверстия стаканов нижних тяг, а нижние тяги поднимаются в верхнее положение. В шарниры нижних тяг устанавливается прицепная скоба, а на специальные площадки снизу — гидрофицированный крюк.

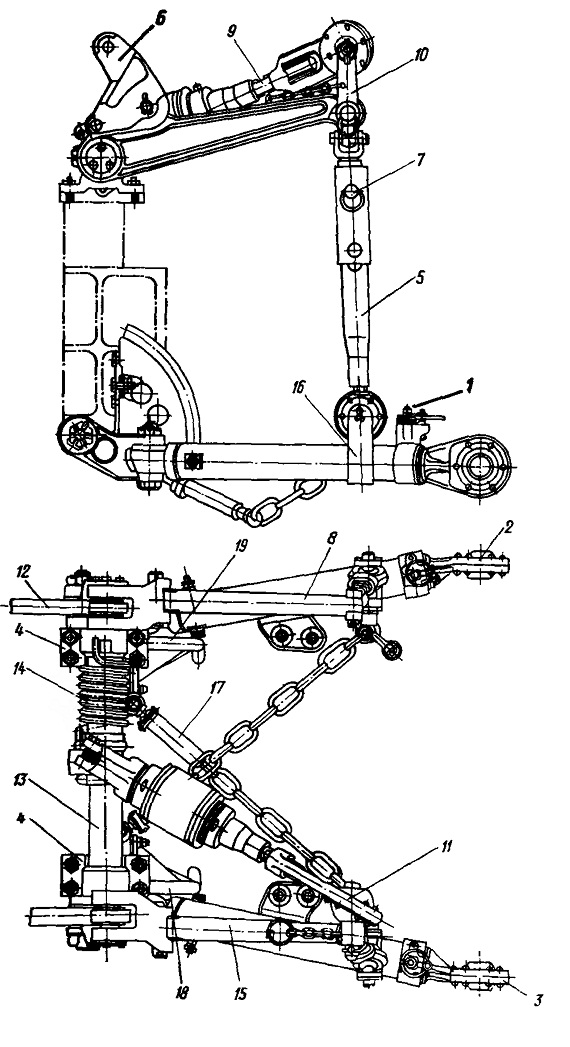

Рис. 58. Навесное устройство

1 — фиксатор; 2, 3 — нижняя тяга; 4 — опора; 5 — вертикальный раскос; 6 — поворотный рычаг; 7 - палец; 8, 15 - главный рычаг; 9 - стяжной винт; 10 - кронштейн; 11 - центральная тяга; 12 - гидроцилиндр; 13 - вал; 14 - уравновешивающая пружина; 16 - проушина; 17 - горизонтальный раскос; 18,19 - упор
