Тормозные камеры тракторов К-701, К-700А (Кировец)



Тормозные камеры крепятся к ведущим мостам на специальных кронштейнах. Тормозная камера (рис. 44) состоит из корпуса 1, диафрагмы 4, крышки 7, штока 6. При торможении воздух, поступающий из тормозного крана в полость I, перемещает шток 6 с вилкой 2, соединенной рычагом тормоза с разжимным кулаком. Разжимной кулак поворачивается

и прижимает тормозные колодки к тормозному барабану. При оттормаживании воздух выходит из-под диафрагмы, и она возвращается в свое первоначальное положение под действием пружины 5.

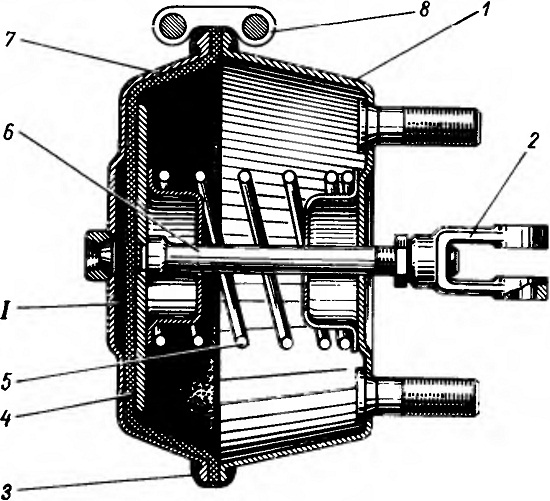

Рис. 44. Тормозная камера
1 - корпус; 2 - вилка; 3 - хомутик; 4 диафрагма; 5 - пружина; 6 - шток; 7 - крышка; 8 - ушко хомутика I - воздушная полость









Разобщительный кран и кран отбора воздуха тракторов К-701, К-700А (Кировец)



Разобщительный кран 7 (см. рис. 42) установлен перед соединительной головкой и служит для отключения пневмосистемы буксируемых машин й прицепов от пневмосистемы трактора.

Кран отбора воздуха установлен под гидробаком гидросистем управления поворотом и навесного устройства. Он служит для отбора воздуха, для накачки шин, продувки кассет и др. Во избежание засорения крана отверстие для прохода воздуха должно быть постоянно закрыто колпачковой гайкой.
