Коробка передач тракторов К-701, К-700А (Кировец)

Коробка передач (рис. 23) трактора — механическая, многоступенчатая, с шестернями постоянного зацепления, с механическим приводом переключения режимов и гидравлическим управлением, фрикционами, обеспечивающими переключение передач без разрыва потока мощности в пределах одного режима.

Коробка передач позволяет изменять скорость движения трактора, осуществлять задний ход, привод насосов гидросистемы управления поворотом и навесного устройства от ведущих колес при буксировке трактора, отключать задний ведущий мост, а также передавать вращение на вал отбора мощности.

Коробка передач установлена на амортизаторах на четырех кронштейнах. Под амортизаторы коробки передач на раме установлены регулировочные прокладки для обеспечения соосности выходного вала редуктора привода гидронасосов и ведущего вала коробки передач. Картер коробки передач состоит из верхней 30 и нижней 28 половин и поддона 27. На верхней половине картера установлены мостик 2 привода управления с рычагом 9 стояночного тормоза и педалью 5 слива, фильтр гидравлической системы

коробки передач, рычаг 13 переключения передач, механизм переключения передач 14, гидроаккумулятор, рычаги 16 и 17 включения муфт раздаточного вала и отключения заднего моста, тормоза-синхронизаторы 24 и 29, кулиса 1 с рычагом 11 включения муфт грузового вала и заднего хода и поводок 15 золотника управления приводом вала отбора мощности.

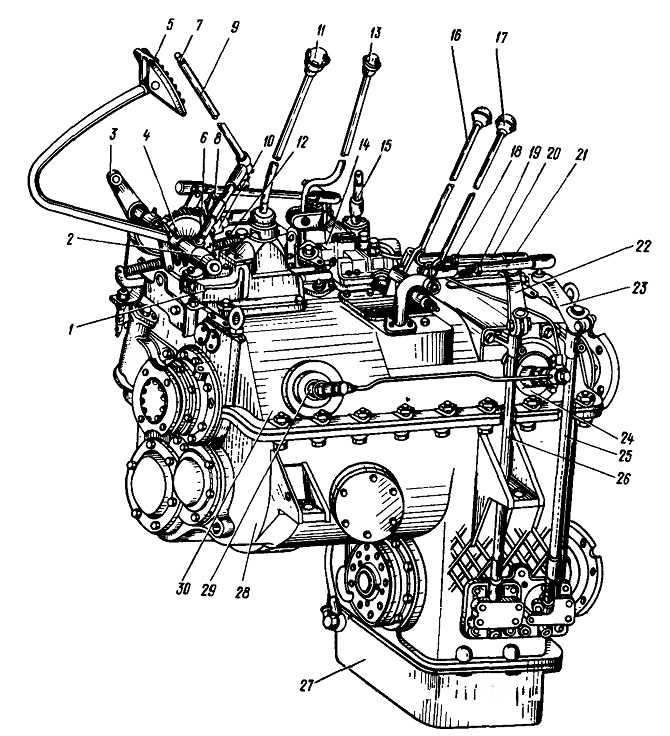

Рис. 23. Коробка передач
1 - кулиса; 2 - мостик привода управления; 3 - тяга-компенсатор; 4 - сектор;
5 - педаль слива; 6 — планка; 7 - кнопка рычага стояночного тормоза; 8 - ролик; 9 - рычаг стояночного тормоза; 10 - собачка; 11 - рычаг включения муфт грузового вала; 12 - пружина; 13 - рычаг переключения передач; 14 - механизм переключения передач; 15 - поводок золотника управления привода ВОМ;
16 - рычаг включения муфты раздаточного вала; 17 - рычаг отключения заднего моста; 18, 19 - гайка; 20, 21 - тяга; 22, 23 - рычаг; 24 - тормоз-синхронизатор 1 передачи; 25, 26 - валик; 27 - поддон; 28 - нижняя половина картера; 29 -тормоз-синхронизатор IV передачи; 30 - верхняя половина картера
