БОКОВОЙ ВАЛ ОТБОРА МОЩНОСТИ ТРАКТОРОВ МТЗ-100, МТЗ-102


Боковой вал отбора мощности предназначен для привода машин, навешиваемых на трактор спереди или сбоку. Его монтируют в отдельном чугунном корпусе, прикрепленном на штифтах и болтах к левому люку коробки передач. Приводится ВОМ во вращение от шестерен КП.

Боковой ВОМ включают тягой 1 (рис. 154), рукоятка которой располагается над полюсом кабины с левой стороны. При перемещении вверх тяга поворачивает рычаг 2 и валик с поводком 6, который перемещает шестерню 4 на шлицах вала и вводит ее в зацепление с шестерней коробки передач.

Присоединительные размеры шлицевого хвостовика вала такие же, что и у хвостовика заднего ВОМ. При номинальной частоте вращения коленчатого вала дизеля боковой ВОМ вращается с частотой 8,91 с-1 (535 об/мин) или 12,25 с-1 (735 об/мин) в зависимости от того, выключен или включен понижающий редуктор коробки передач.

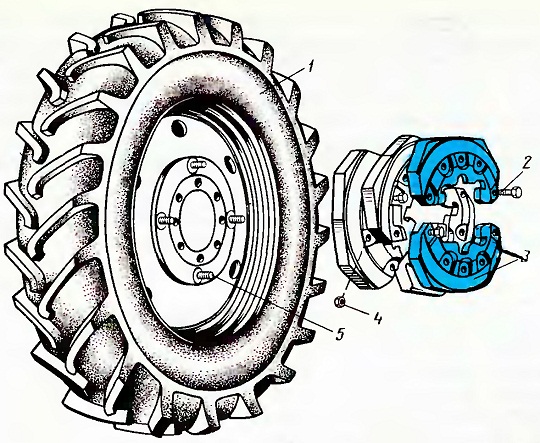

Рис. 153. Установка дополнительных грузов на диск заднего колеса: 1 — заднее колесо; 2 и 5 — болты; 3 — груз; 4 — гайка.

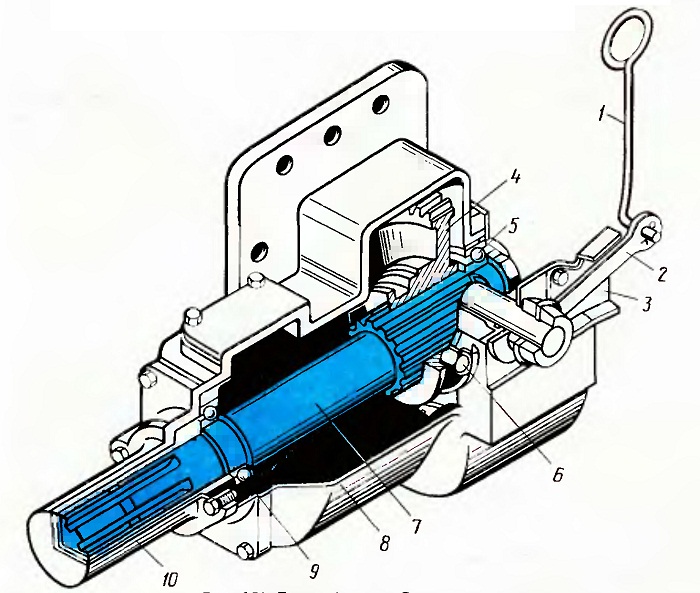

Рис. 154. Боковой вал отбора мощности:
1 — тяга управления; 2 — наружный рычаг; 3 — пластинчатый фиксатор наружного рычага; 4 — подвижная шестерня; 5 и 9 — подшипники вала; 6 — поводок; 7 — вал; 8 — корпус;
10 — колпак.
