ДОПОЛНИТЕЛЬНЫЕ ГРУЗЫ ТРАКТОРОВ МТЗ-100, МТЗ-102

Дополнительные грузы предназначены для догрузки передних или задних колес и, следовательно, нужны для повышения устойчивости и управляемости или увеличения тяги.

Спереди трактора устанавливают до 18 грузов на

специальный кронштейн 2 (рис. 152), который крепят к брусу трактора. Число грузов определяется необходимой разгрузкой передней оси от тяги на крюке трактора и силой тяжести сельскохозяйственной машины, навешиваемой на заднее навесное устройство.

Рекомендации по установке грузов и их числу при работе трактора с различными машинами даны в § 9 главы 9.

Для увеличения жесткости соединения кронштейна передних грузов с остовом трактора устанавливают дополнительные боковые пластины 3, которые с помощью болтов прикрепляют с одной стороны к корпусу сцепления и лонжерона, а с другой — к кронштейнам грузов.

Грузы от перемещения удерживаются струной 4 с гайкой 5.

Грузы к ведущим колесам устанавливают на диски попарно на каждое колесо, а их число определяется требуемой догрузкой заднего моста трактора. Первую пару грузов 3 (рис. 153) крепят к диску 1 болтами 5 с гайками 4. Каждую следующую пару грузов устанавливают к предыдущей болтами 2, заворачиваемыми в резьбовые отверстия уже установленных грузов.

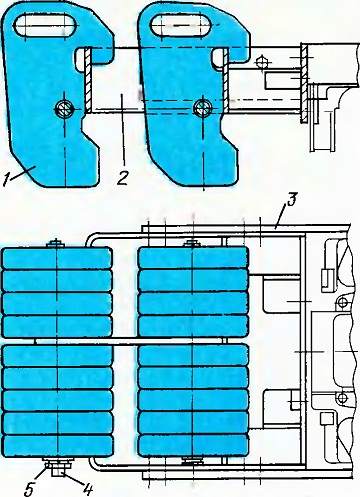

Рис. 152. Установка дополнительных грузов на переднем брусе:
1 — груз; 2 — кронштейн; 3 — боковая пластина; 4 — струна; 5 — гайка.
