Пружинный амортизатор полугусеничного хода тракторов МТЗ-100, МТЗ-102



Пружинный амортизатор предназначен для натяжения гусеницы и прижатия ее к грунту. В состав амортизатора входят телескопически соединенные внутренняя 6 (рис. 149) и наружная 7 трубы с закрепленной на них пружиной 8 и регулировочный винт 2. Пружина расположена между верхней опорой 9, приваренной к наружной трубе, и нижней опорой 5, зафиксированной на внутренней трубе двумя полукольцами 4. В верхнюю опору вставлен и завальцован сферический шарнир 10.

Пружинный амортизатор сферическим концом регулировочного винта с помощью крышки 1 закреплен на опоре 20 (см. рис. 148), приваренной к балансиру, а верхней опорой пружины через палец 22— к кронштейну 23. Последний установлен на верхней площадке рукава полуоси ведущего колеса между крылом и ведущим колесом трактора и прикреплен к рукаву двумя болтами 24. В нем же имеются три отверстия

для крепления пружинного амортизатора. В зависимости от того, к какому из этих отверстий прикреплен амортизатор, изменяются как натяжение (его регулируют изменением положения регулировочного винта относительно внутренней трубы), так и давление гусеницы на грунт.







Механизм бесступенчатого изменения колеи натяжных колес



 Колею натяжного колеса полугусеничного хода регулируют перемещением этого механизма относительно трубы кронштейна 17, вращая винт 13.

Перемещение оси 9 натяжного колеса в кронштейне 17 в сочетании с переворотом натяжных колес на ступицах позволяет регулировать колею натяжных колес в пределах 1500... 1800 мм. На оси имеется паз-лыска, с помощью которого ось фиксируется в кронштейне клином 10. Быстросъемная крышка 12 с прокладкой 15 и заглушка 16 предохраняют винт 13 и внутреннюю полость кронштейна 17 от загрязнения.

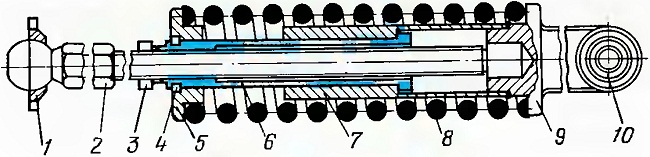

Рис. 149. Амортизатор:
I — крышка крепления амортизатора на нижней опоре; 2 — регулировочный винт;
3 — контргайка; 4 — полукольцо; 5—нижняя опора пружины; 6 — внутренняя труба;
7 — наружная труба; 8 — пружина амортизатора; 9 — верхняя опора пружины; 10 — шарнир верхней опоры пружины.
