Натяжное устройство полугусеничного хода тракторов МТЗ-100, МТЗ-102





 В комплект натяжного устройства (рис. 148) входят натяжное колесо, балансир с деталями его крепления к рукаву полуоси ведущего колеса трактора и пружинный амортизатор с винтом.




Натяжное колесо состоит из шины 5, обода 6 и диска 7. Через ступицу 8 его устанавливают на оси 9, закрепляют в балансире и располагают на тракторе между передним и задним колесами.

Шина 6,50-16 колеса — камерная с направляющим рисунком протектора и смонтирована на обод 4,50Е-16.





Ступица 8 натяжного колеса с коническими роликовыми подшипниками и другими деталями унифицирована с соответствующими деталями передних (направляющих) колес трактора. Она находится на оси 9, закрепленной в отверстии переднего конца балансира.

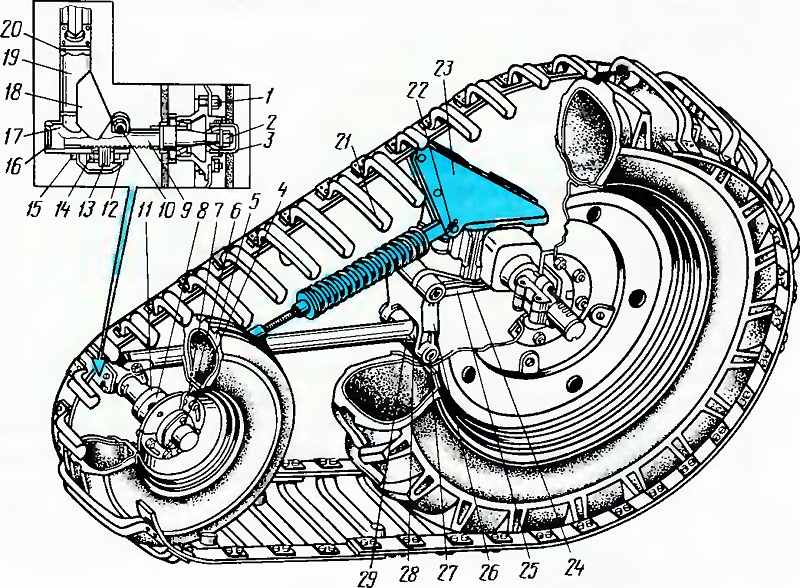

Рис. 148. Натяжное устройство полугусеничного хода:
1 — гайка крепления диска колеса; 2— корончатая гайка: 3 — крышка ступицы; 4 — болт ступицы; 5 —шина; 6 — обод натяжного колеса; 7 —диск натяжного колеса; 8 — ступица; 9 — ось натяжного колеса; 10 — клин; 11 — грязевой щиток; 12 — крышка механизма регулирования колеи; 13 — винт для регулировки колеи; 14 — ось винта регулировки колеи; 15 — резиновая прокладка; 16 — заглушка; 17 — кронштейн оси; 18 — косынка; 19 - продольная труба балансира; 20 - нижняя опора амортизатора; 21 — амортизатор; 22 — палец крепления амортизатора; 23 — кронштейн крепления верхней опоры амортизатора; 24— болт крепления балансира на рукаве полуоси; 25 — кронштейн крепления балансира на рукаве полуоси; 26 — серьга; 27 — трубчатая ось; 28 — поперечная груба балансира;
29 — ребро.
