ГУСЕНИЦА ТРАКТОРОВ МТЗ-100, МТЗ-102

Гусеница выполнена унифицированной для обеспечения возможности установки на тракторы с шинами 15,5-38, 13,6-38 (с шириной профиля соответственно 400 и 360 мм); почвозацепы конструктивно выполнены таким образом, что изменением их взаимного расположения гусеницу можно собрать либо на шину 15,5-38, либо на шину 13,6/?38. За счет конструкции гусеницы можно устанавливать на любую сторону трактора, однако расположение бобышек должно совпадать с протектором шины ведущего колеса.

Гусеница состоит из двух резинотканевых лент 1 (рис. 147), соединенных стальными почвозацепами 2.

Почвозацеп — штампованный, прикреплен к лентам четырьмя болтами 7 с квадратным подголовком (по два на каждую сторону). Между почвозацепами и лентой установлены соответственно металлические отбуртованные прокладки 5 и 6, предохраняющие ленты в месте перегиба от повреждения острыми кромками почвозацепов.

К каждому второму почвозацепу с внутренней стороны, обращенной к почвозацепам шины, приварены бобышки 3 (левая) и 4 (правая) для зацепления гусеницы с ведущим колесом трактора.

На обоих концах почвозацепов (на полках) имеются по две пары квадратных отверстий, одна из них смещена относительно первой в сторону длинной полки почвозацепа.

При сборке гусеницы для работы с шинами 15,5-38 почвозацепы прикрепляют к резинотканевым лентам через отверстия (наружные — на короткой полке и внутренние — на длинной полке). Почвозацепы развернуты на 180° попарно одни относительно других в горизонтальной плоскости, т. е. два почвозацепа устанавливают длинными полками в одну сторону, следующие два — в противоположную и т. д. (как показано на рисунке 147, а).

Для использования этих же гусениц на тракторах с шинами 13,6/?38 почвозацепы на резинотканевых лентах перемонтируют и устанавливают на смещенные отверстия (внутренние — на короткой полке и наружные — на длинной полке почвозацепа), т. е. смещают попарно один навстречу другому. Причем порядок расположения почвозацепов должен оставаться таким же, как и на гусенице, надетой на шину 15,5-38 (для обеспечения нормального зацепления бобышек почвозацепов гусениц с почвозацепами шин —см. рис. 147, б).

Гусеницу поставляют собранной для шин 15,5-38. При необходимости в использовании их на тракторах, оборудованных шинами 13,6/?38. гусеницы перемонтируются в хозяйствах.

В одной гусенице имеется 10 почвозацепов с правой и 10 с левой бобышками, расположенными в шахматном порядке, а также 20 почвозацепов без бобышек.

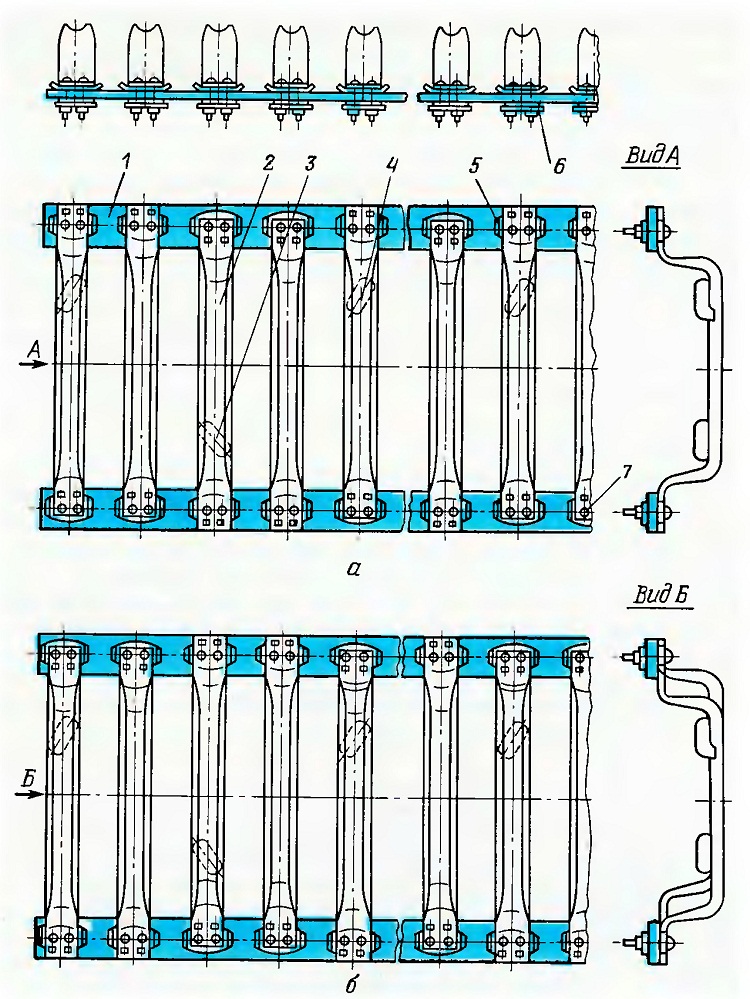

Рис. 147. Гусеница:
а — гусеница для установки на шину 15,5-38; б— гусеница для установки на шину 13,6Д38;
I — резинотканевая лента; 2 — почвозацеп; 3 — левая бобышка; 4 — правая бобышка: 5 и 6 — подкладки; 7 — болт крепления почвозацепа к ленте.
