КОНТРОЛЬНО-ИЗМЕРИТЕЛЬНЫЕ ПРИБОРЫ ТРАКТОРОВ МТЗ-100, МТЗ-102



Работу систем трактора контролируют с помощью специальных приборов и сигнальных ламп, расположенных на щитке приборов и на верхней панели кабины. Размещение контрольно-измерительных приборов показано на рисунке 128.

Электрический указатель 5 УК-133В температуры охлаждающей жидкости дизеля. На шкале прибора имеются три зоны: 40...75° С и 100...120° С — нерабочие, 75... 100° С— рабочая.

Указатель 6 АП110 тока (амперметр). С его помощью контролируют ток зарядки (стрелка отклоняется в сторону знака «+») или разрядки (стрелка отклоняется в сторону знака «-») аккумуляторных батарей. Пределы измерения прибора: от +30 А до -30 А. Цена деления 15 А.

Мембранный указатель 7 (манометр) МД226 давления воздуха в пневматической системе трактора. На его шкале имеются три зоны: 0...4 кгс/см2 (0...0,39 МПа) и 8... 10 кгс/см2 (0,78...0,98 МПа) — нерабочие, 4...8 кгс/см2 (0,39...0,78 МПа) —рабочая.

Мембранный указатель 10 (манометр) МД219 давления масла в смазочной системе дизеля. На шкале также три зоны: 0...1 кгс/см2 (0...0,098 МПа) и 4...6 кгс/см2 (0,39...0,59 МПа) — нерабочие, 1...4 кгс/см2 (0,098...0,39 МПа) — рабочая.

Указатель 3 уровня топлива в баках. Прибор имеет деления: 0; 0,5; П.

Тахоспилометр 12. Прибор приводится в работу с помощью гибкого вала ГВН300-Г и редуктора от распределительного вала дизеля. В нем имеются шкала частоты вращения коленчатого вала дизеля с пределами измерений 500...3000 об/мин (8,3...50 с-1) с ценой деления 100 об/мин; две шкалы частоты вращения заднего BOM с пределами измерения соответственно 250...600 об/мин (4,2...10 с-1) и 500...1100 об/мин (8,3...18,3 с-1) с ценой деления 100 об/мин; шесть шкал скоростей движения трактора: третий диапазон —III передача, пятый диапазон —I, II, III и IV передачи, шестой диапазон —IV передача; счетчик моточасов (после наработки 10000 моточасов начинается новый цикл отсчета).

Указатель* 14 (манометр) МД225 давления масла в гидросистеме управления коробки передач. На шкале прибора три зоны: 0... 8 КГС/СМ2 (0...0,78 МПа) и 12...16 кгс/см* (1,18...1,57 МПа)-нерабочие, 8...12 кгс/см* (0,78...1,18 МПа) — рабочая.

Индикатор 37 OP-9928-Ol засоренности воздухоочистителя дизеля. Его включают нажатием на колпачок, расположенный на торце. Положение поршня красного цвета относительно смотрового окна на максимальной частоте холостого хода дизеля характеризует сопротивление воздухоочистителя. Полное перекрытие окна указывает

о предельной засоренности воздухоочистителя. На щитке приборов установлены светосигнальные указатели состояния сборочных единиц и положений включателей.

Контрольный элемент степени нагрева спирали электрофакельного подогревателя ПД50-В и добавочное сопротивление СЭ50В (0,06 ом) устанавливают при комплектовании трактора электрофакельным подогревателем.

Контрольная лампа 122.3803 дальнего света с рассеивателем синего цвета и лампой А12-1. Она загорается при включении дальнего света в передних фарах.

Контрольная лампа 123803 стояночного тормоза с рассеивателем рубинового цвета и лампой А12-1 загорается при включении стояночного тормоза.

Контрольная лампа 1213803 указателен поворота с рассеивателем зеленого цвета и лампой А12-1. Она сигнализирует о включении указателей поворота и мигает с частотой 1...2 Гц. При перегорании одной из ламп указателей поворота частота миганий увеличивается.

а при перегорании двух ламп (переднего и заднего фонарей) контрольная лампа горит не мигая.

Контрольная лампа 123803 аварийной температуры жидкости в системе охлаждения дизеля с рассеивателем рубинового цвета и лампой А12-1 загорается при перегреве дизеля.

Контрольная лампа 123803 падения давления в смазочной системе дизеля с рассеивателем рубинового цвета н лампой А12-1 сигнализирует (загорается) о снижении давления масла в смазочной системе дизеля ниже допустимого предела.

Блоки плавких предохранителей ПР11-П, ПР11-Р, ПР11-С предназначены для защиты электрических цепей, потребителей и контрольно-измерительных приборов (рис. 129).

Рис. 128. Органы управления и контрольно-измерительные приборы;
I — клавишный включатель ВК-343.01.11 вентиляторов системы отопления — охлаждения воздуха; 2— клавишный включатель ВК-343.01.05 задних фар; 3 — электрический указатель уровня топлива;
4 — включатель стеклоочистителя; 5 — указатель температуры охлаждающей жидкости в системе охлаждения дизеля; 6 — указатель тока (амперметр); 7 — указатель (манометр) давления воздуха в пневматической системе трактора; 8 — включатель звукового сигнала; 9 — переключатель указателей поворота; 10 — указатель давления масла в смазочной системе дизеля; 11 — переключатель ближнего и дальнего света; 12 — тахоспидометр; 13 — включатель стеклоомывателя; 14 — указатель давления масла в гидросистеме управления КП; 15 — рукоятка управления левыми боковыми выводами гидросистемы; 16 — рукоятка управления правыми боковыми выводами гидросистемы; 17 — рукоятка управления основным цилиндром гидросистемы; 18 — центральный переключатель света; 19 — рукоятка; 20 — рычаг управления подачей топлива; 21 — рукоятка смесителя сигналов датчиков; 22— рычаг включения ВОМ; 23 — рычаг силового регулятора; 24 — упор рычага силового регулятора; 25 — рычаг переключения передач; 26 — рычаг включения переднего ведущего моста; 27— рычаг стояночного тормоза; 28 — рычаг переключения диапазонов; 29 — рычаг управления механизмом фиксации навески; 30 — педаль управления подачей топлива; 31 — рычаг переключения ВОМ (синхронный независимый); 32— педали управления тормозами; 33 — педаль управления сцеплением; 34 — блоки плавких предохранителей; 35 — маховичок положения шторки радиатора; 36 — рычаг управления блокировкой дифференциала; 37 — индикатор засоренности воздухоочистителя;
38 — радиоприемник; 39 — включатель стартера.

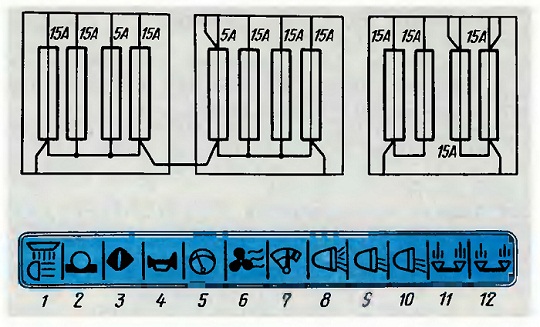

Рис. 129. Электрические цепи трактора, защищаемые плавкими предохранителями: 1 - плафон и задние фары; 2 — стоп-сигнал; 3 — указатели поворотов; 4 — звуковой сигнал; 5 — приборы; 6 — электродвигатель вентилятора блока отопления и охлаждения; 7 — стеклоочиститель и стекло-омыватель; 8 — дальний свет; 9 — ближний свет левой фары; 10 — ближний свет правой фары; II — габаритные левые огни; 12 — габаритные правые огни.
