ПРИЦЕПНОЕ УСТРОЙСТВО ТРАКТОРОВ МТЗ-100, МТЗ-102



Прицепное устройство предназначено для присоединения к трактору прицепных сельскохозяйственных машин, монтируется на продольных тягах заднего навесного устройства и состоит из поперечины 5 (рис. 103), вилки 7, пальцев 2 и шкворня 8. Для установки поперечины 5 задние концы продольных тяг 12 и 20 (см. рис. 100) снимают.

Устанавливают прицепное устройство следующим образом:

— вынимают шплинты, пальцы 2 (см. рис. 103) и проушины 10 из отверстий продольных тяг 1;

— устанавливают поперечину 5 на место задних концов тяг;

— устанавливают проушины 10 ограничительных стяжек 11 и пальцы 2 в отверстия тяг и фиксируют с помощью чек 3 и пружинных колец 4

— регулируют ограничительные стяжки 11 на величину их размера,



полностью блокируя продольные тяги 1 навесного устройства от поперечного перемещения;

— вворачивают до упора регулировочные болты 27 (см. рис. 100) в кронштейны 13 и 21 стяжек.

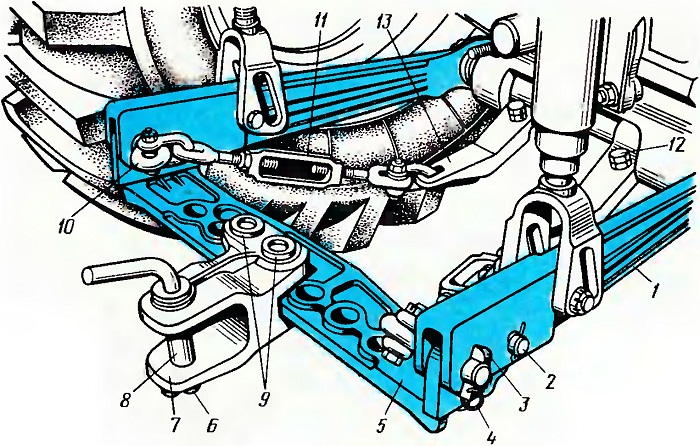

Рис. 103. Прицепное устройство:
1 — передний конец продольной тяги; 2 и 9 —пальцы; 5—чека; 4 — пружинное кольцо; 5—поперечина в сборе; б —пружинный шплинт; 7— прицепная вилка; 8~ шкворень; 10 — проушина; 11 — стяжка; 12 — регулировочные болты; 15 — кронштейн.
