Рулевая тяга переднего моста трактора МТЗ-100
Рулевая тяга состоит из трубы 9 (рис. 68), в которую ввернуты корпуса 7
и 11 шарниров, фиксируемые контргайками 8 и 10. Шаровой палец 4
расположен во вкладышах 2 и 6 корпуса шарниров и затянут пробкой 1. С
другого конца на палец одет чехол 3. Пробка 1 зафиксирована от
проворачивания проволокой 12.

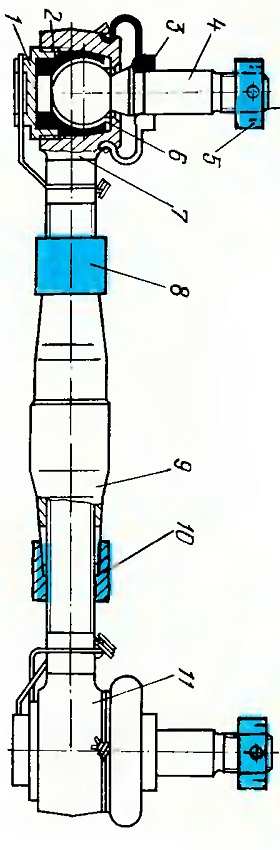

Рис. 68. Рулевая тяга:
1 — регулировочная пробка; 2 — резиновый вкладыш; 3 — чехол; 4—шаровой
палец; 5 — гайка; 6 — пластмассовый вклалыш; 7—правым корпус шарнира; 8
— правая контргайка; 9 — груба;
10— левая контргайка; 11 — левый корпус шарнира.
