ПЕРЕДНИЙ МОСТ ТРАКТОРА МТЗ-100

Передний мост состоит из трубчатой балки 1 (рис. 67), телескопически сочлененной с выдвижными трубами и соединенной с передним брусом полурамы с помощью оси качания 2, поворотных цапф направляющих колес и трапеции рулевого управления. С двух концов в балку вставлены выдвижные кулаки 3, состоящие из выдвижной трубы и кронштейна. Выдвижная труба кулаков может устанавливаться в балке передней оси в шести фиксированных положениях с интервалом через 50 мм, что позволяет менять колею по передним колесам от 1250 до 1750 мм. Размер колеи 1850 мм достигается перестановкой колес 5 относительно ступицы, т. е. установкой их с поворотом на 180° противоположными опорными поверхностями дисков.

На верхних концах поворотных цапф 4 и 6 с помощью конусных шлицев установлены поворотные рычаги 7, затягиваемые гайками 8, связанные со сферическими шарнирами рулевых тяг и сошкой 9 механизма поворота.

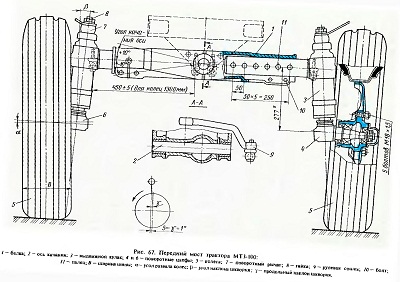

Рис 67
