Конечные передачи заднего моста тракторов МТЗ-100, МТЗ-102

Конечные передачи заднего моста тракторов МТЗ-100, МТЗ-102

Конечные передачи предназначены для передачи крутящего момента от дифференциала к ведущим колесам трактора и состоят из двух пар прямозубых цилиндрических шестерен, расположенных с правой и левой сторон заднего моста.

Ведущие шестерни 25 и 40 (рис 60) конечных передач выполнены заодно со шлицевыми валами и установлены на двух подшипниках 28 в стаканах 27 и 42. Одним шлицевым концом эти шестерни соединены с полуосевыми шестернями дифференциала, а на другие концы установлены диски 11 тормозов.

Ведомые шестерни 3 конечных передач установлены на шлицах полуосей 5, каждая из которых смонтирована на двух шарикоподшипниках 2 и 6. От осевых перемещений полуоси зафиксированы крышками 8 через подшипники 6, застопоренные на полуосях кольцами 7. Каждый из рукавов 4 полуосей прикреплен к фланцу корпуса заднего моста шестью болтами и штифтом.

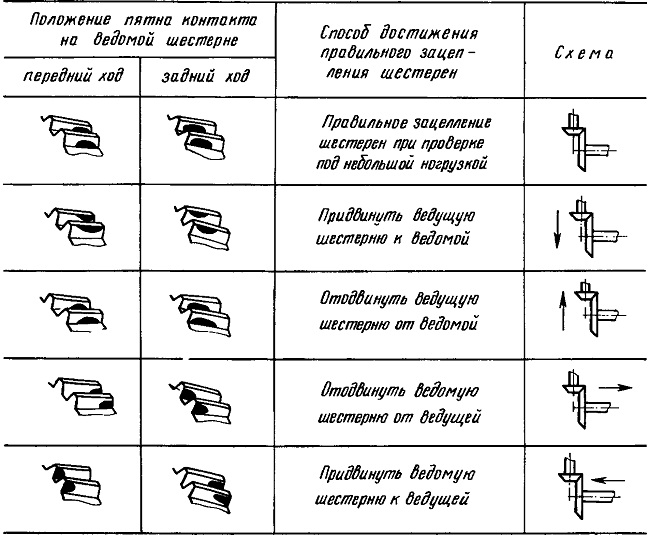

2. Проверка правильности зацепления шестерен главной передачи по пятну контакта
