Механизм переключения передач синхронизированной КП тракторов МТЗ-100,
МТЗ-102
Передачи переключают рычагом 1 (рис. 54), с которым жестко соединена
рукоятка 2. Нижний конец рычага соединен через клеммовый зажим с
валиком, который установлен в трубе 3 и имеет зубчатый венец,
находящийся в зацеплении с зубьями гребенки вала 5. Последний связан с
трубой шпонкой 4 и свободно перемещается в ней в осевом направлении.
На валу установлен рычаг 6, воздействующий на
поводки 15 и 16 (см. рис. 53).
Каретки зубчатых муфт перемещают с помощью вилок 12 и
13 через сухарики 14. Вилки закреплены на поводках 15 и 16 винтами 17.
Поводки установлены в расточках корпуса 18 и могут перемещаться там в
осевом направлении. Корпус закреплен в корпусе КП болтами.
Положение поводков фиксируется в корпусе 18 шариками 19, поджимаемыми
пружинами 20.
Необходимую передачу выбирают поворотом рычага 1 (см. рис. 54) вокруг
своей оси рукояткой 2, а включают поворотом (наклоном) рычага вместе с
трубой 3 согласно схеме переключения. Для блокировки пуска дизеля при
включенной передаче установлен выключатель 7. Переключение диапазонов
скоростей такое же, как и в коробке с переключением под нагрузкой.
В смазочной системе синхронизированной коробки передач отсутствует
центробежный масляный фильтр. На корпусе коробки передач в месте
установки центробежного фильтра установлена клапанная коробка. Привод
насоса системы аналогичен приводу KII с переключением под нагрузкой.
При буксировании трактора с неработающим дизелем насос переключают на
«привод от ходовой части» для подачи масла к поверхностям трения коробки
передач. В этом случае во избежание выхода из строя насоса гидросистемы
из-за высокой частоты вращения его вала [66,6 с-1 (4000 об/мин)]
необходимо включать шестой диапазон. При этом рычаг 1 переключения
передач устанавливают в нейтральное положение.

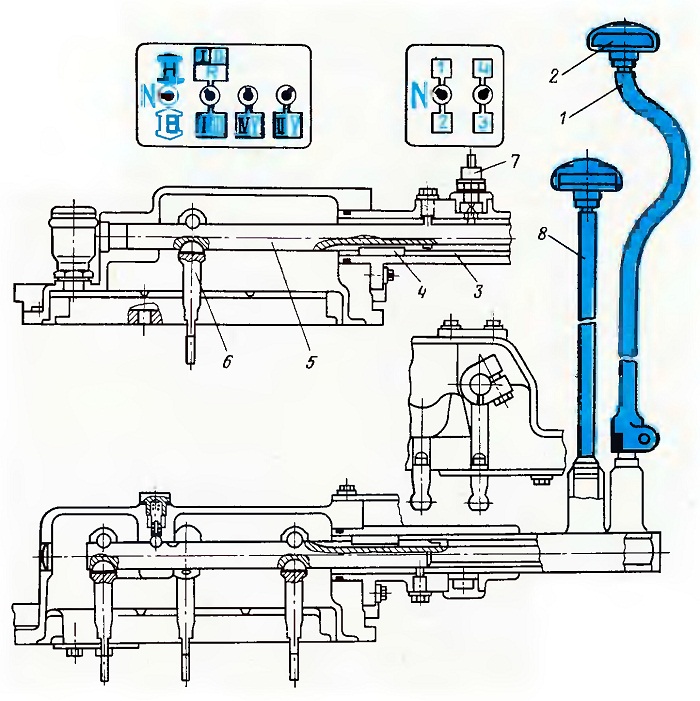

Рис. 54. Привод механизма переключения передач и
диапазонов коробки передач: 1 — рычаг переключения передач; 2 —
рукоятка; 3 — труба; 4 — шпонка; 5—вал; 6 — рычаг; 7— выключатель
блокировки; 8 — рычаг переключения диапазонов.
