Направляющий распределитель необходим для подачи масла нагнетательной
магистрали управления в одну из четырех полостей цилиндров
гидроподжимных фрикционных муфт. При этом он соединяет полости остальных
муфт со сливом.
Распределитель 3 (см. рис. 39) установлен на первичном валу и закреплен

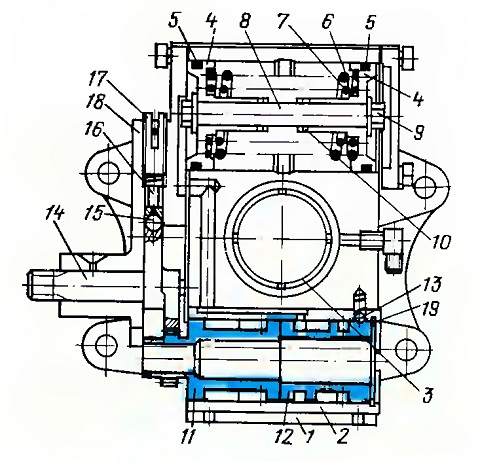

на переднем стакане 4 узла передач. Он состоит из корпуса 1 (рис. 49), в
расточки которого запрессованы втулки 2 и 3. В одной из расточек
установлен двухполостной гидроаккумулятор, состоящий из поршней 4 с
уплотнительными кольцами 5, между которыми расположены пружины 6 и 7.
Поршни установлены на оси 8 и стянуты болтами 9.
Гидроаккумулятор регулируют на давление начала разрядки
0,73 + 0,049 МПа (7,4 ±0,5 кгс/см2) и конца разрядки 0,38 ±0,049МПа (4,0
±0,5 кгс/см2) с помощью колец 10.
Во втулке 2 расположены золотник 11 переключения передач и золотник 12
переключения гидроаккумулятора, соединенные между собой торцовыми
выступами. За счет этого достигается свободный поворот золотников один
относительно другого на угол, равный повороту золот-ника 11 на одно
фиксированное положение. Золотник 12 фиксируется в четырех положениях
шариковым фиксатором 13.
Золотник 11 поворачивается сектором 14, зубчатый венец которого
находится в зацеплении с зубчатым венцом золотника. На другом конце
сектора 14 выполнены лунки для шарикового фиксатора 15, поджимаемого
пружиной 16, которую регулируют винтом 17 на момент сопротивления
повороту сектора из одного в другое фиксированное положение 7,8...8,8 Н
• м (0,8-0,9 кгс • м).
Крышка 18 с одной стороны и стопорное кольцо 19 с другой ограничивают
осевое перемещение золотников. При сборке зубчатый сектор 14 и золотник
11 устанавливают так, чтобы совпадали метки А, нанесенные на торцы
зубьев.
