Предохранительный клапан коробки передач тракторов МТЗ-100, МТЗ-102





Предохранительный клапан необходим для ограничения чрезмерного повышения давления масла в гидросистеме при отказе перепускного клапана. Он состоит из корпуса 1 (рис. 46), направляющей 2, пружины 3, шарика 4, регулировочной пробки 5, законтренной с помощью проволоки 6. Клапан регулируют на давление начала перепуска масла 1,96-0,098 МПа (20,0 кгс/см2). После регулировки клапан пломбируют.

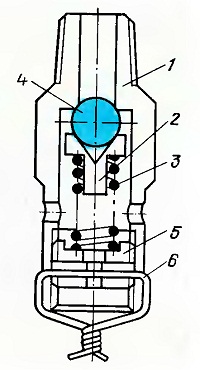

Рис. 46. Предохранительный клапан.
1 — корпус; 2 — направляющая; 3 — пружина; 4 — шарик; 5 — регулировочная пробка; 6 — проволока.
