Привод насоса состоит из корпуса 1 (рис. 44), на котором
установлены насос 2 (НМШ-25), предохранительный клапан 3 и фильтр-заборник 4, механизма переключения, включающего в себя поводок 6, рычаг 7 включения насоса фиксирующей пластины и фиксатор 8. Шестерня 9 привода насоса установлена на шлицевой втулке 10. зафиксированной на валу насоса болтом П.

При повороте рычага 7 в верхнее фиксированное положение шестерня 9, перемещаясь по шлицам втулки 10, своими шлицами соединяется со шлицевым хвостовиком вала 27 (см. рис. 37), имеющим независимый привод от дизеля.

При повороте рычага 7 в нижнее фиксированное положение зубчатый венец шестерни 9 входит в зацепление с ведомой шестерней 8 (см. рис. 39) II передачи, установленной на промежуточном валу коробки передач.

С привода насоса коробки передач от дизеля на привод от ходовой системы, и наоборот, переключают при минимально устойчивой частоте вращения коленчатого вала и только из кабины, предварительно установив рычаги переключения диапазонов и передач в нейтральное положение.

От ходовой части приводят в действие насос в двух случаях:

— при буксировке трактора с неработающим дизелем (включают шестой диапазон, рычаг передач устанавливают в нейтральное положение);

— при пуске дизеля буксированием трактора.

Основной привод насоса —от дизеля.

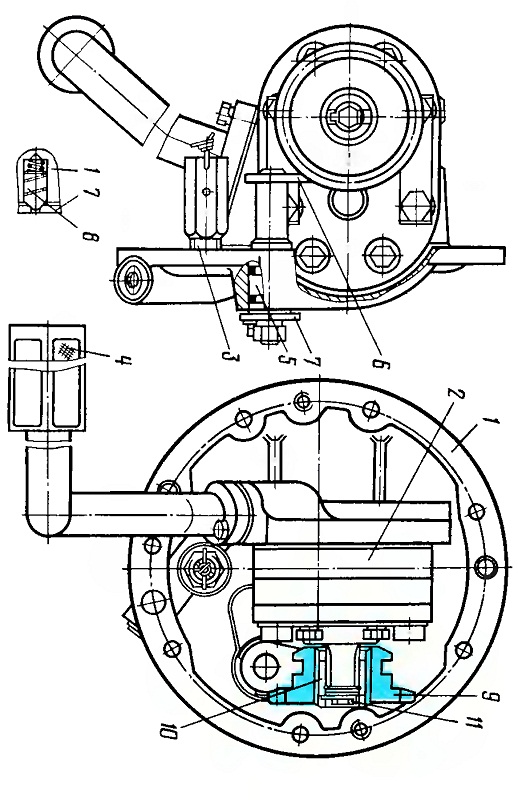

Рис. 44. Привод насоса коробки передач:
1 — корпус; 2- насос; 3 — предохранительный клапан; 4 — фильтр-заборник; 5 — вал механизма переключения насоса; 6—поводок; 7—рычаг включения насоса; 8 — фиксатор; 9 — шестерня привода насоса; 10 — втулка; 11 — болт.
