Двойная фрикционная муфта коробки передач тракторов МТЗ-100, МТЗ-102





 В барабане 1 (рис. 41) с двух сторон выполнены расточки (полости), в которые установлены поршни 2, уплотненные чугунными кольцами 3 и 4. В гнездах каждого из поршней установлено по 16 отжимных пружин 5, опирающихся на опорный диск 6, зафиксированный на ступице барабана стопорным кольцом 7. В поршнях имеются по два центробежных шариковых клапана 8 сброса давления рабочей жидкости из рабочих полостей цилиндров после отъединения цилиндров от нагнетательной магистрали управления коробкой передач. В пазах барабана установлены ведущие стальные диски 9, а между ними —ведомые металлокерамические диски 10 с внутренними
шлицами. Пакеты дисков ограничиваются опорными дисками, фиксируемыми стопорными кольцами 12.

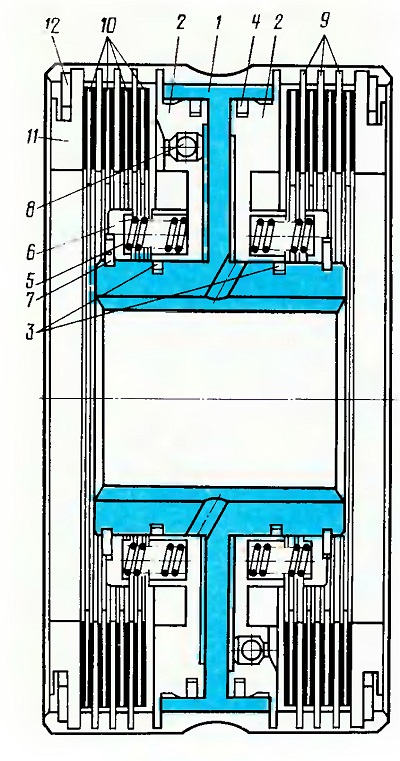

Рис. 41. Двойной фрикцион:
1 — барабан; 2 — поршень; 3 и 4 — уплотнительные кольца; 5 — отжимная пружина; 6 и 11 — опорные диски; 7 и 12 — стопорные кольца; 8 — центробежный шариковый клапан сброса давления; 9 — ведущие стальные диски; 10 — ведомые металлокерамические диски.
