СМАЗОЧНАЯ СИСТЕМА ДИЗЕЛЯ Д-245 ТРАКТОРОВ МТЗ-100, МТЗ-102

Масляный фильтр дизеля Д-245

Масляный фильтр — центробежный с бессопловым гидравлическим приводом. В корпусе 19 (рис. 32) на резьбе установлена ось 15, на которой вращается ротор, состоящий из остова 8, внутреннего стакана 11, нижней 12 и верхней 13 крышек. Крышка 12 закреплена на остове гайкой и уплотнена резиновым кольцом 14 в стакане 20. Шайба 2 и гайка 4, установленные на верхнем резьбовом конце оси 15, ограничивают осевое перемещение ротора. Снаружи ротор закрыт колпаком 1, который закреплен гайкой 3 с шайбой 2. Внутри оси проходит маслоотводящая трубка. От насоса 11 (см. рис. 30) по маслопроводу 1 и каналу в блоке цилиндров, по кольцевому каналу В и отверстия» в оси ротора масло поступает в насадок 10 (см. рис. 32), закрепленный на оси штифтом. Через щели Г в насадке масло выходит в тангенциальном направлении, приобретает вращательное движение и через отверстия в остове 8 попадает во внутренний стакан 11. Отражательный буртик крышки 13 ротора направляет масло вверх. Под действием центробежных сил продукты сгорания, частицы износа деталей, разложения масла и посторонние примеси отлагаются на внутренних стенках стакана 22 ротора. Очищенное масло с большой скоростью через тангенциальное отверстие 7 в верхней части выбрасывается во внутреннюю проточку корпуса ротора в зоне входных радиальных отверстий Д оси ротора. Возникающая при этом реактивная сила вращает ротор. Масло через отверстия в оси ротора и трубку 9 поступает в главную масляную магистраль.

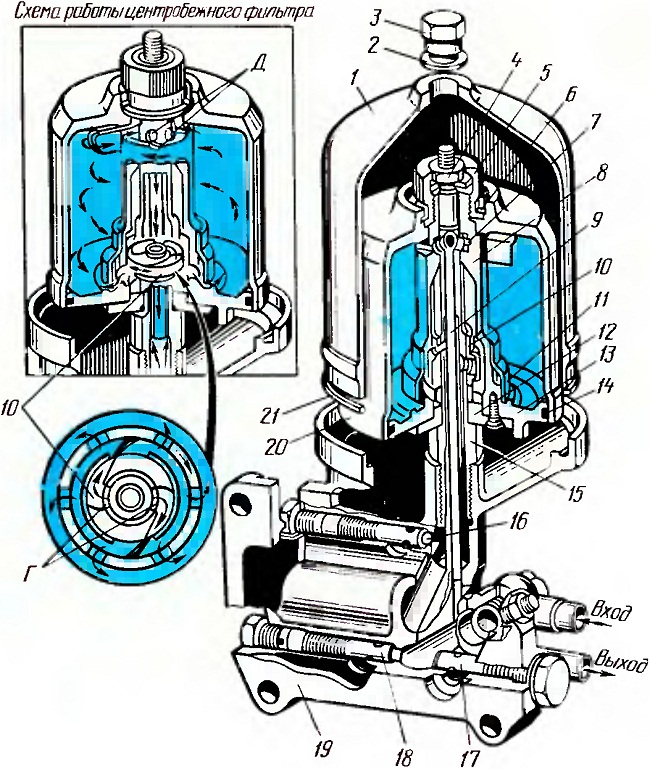

Рис. 32. Центробежный масляный фильтр:
1 — колпак; 2 — шайба; 3 — колпачковая гайка; 4 — гайка; 5 — специальная гайка; 6 —кольцо; 7 — тангенциальное отверстие; Н — остов ротора; 9 — маслоотволяшая трубка; 10 — насадок (завихритель масляного потока); 11 — внутренний стакан; 12 — нижняя крышка ротора; 13 — верхняя крышка ротора; 14 — уплотнительное резиновое кольцо; 15 - ось ротора; 16 —предохранительный клапан: 17 — редукционный клапан; 18 — сливной клапан, 19—корпус фильтра;
20 — стакан ротора; 21 — прокладка колпака.
