СМАЗОЧНАЯ СИСТЕМА ДИЗЕЛЯ Д-245 ТРАКТОРОВ МТЗ-100, МТЗ-102

Масляный радиатор дизеля Д-245

Масляный радиатор прикреплен к стойкам водяного радиатора через проушины, приваренные к маслосборникам. Перед ним на стойках водяного радиатора устанавливают масляные радиаторы гидравлической системы отбора мощности.

Масляный насос дизеля Д-245

Масляный насос —шестеренного типа, установлен на крышке первого коренного подшипника и приводится во вращение от коленчатого вала дизеля. Шестерня 6 (рис. 31) установлена на валу 8 насоса и зафиксирована от осевого и радиального перемещений

штифтом 7. На этом же валу установлена ведущая шестерня 9 насоса, с которой зацепляется ведомая 4, свободно посаженная на пальце 3. Шестерни с торца закрыты крышкой 5. Смазка из картера дизеля через фильтр маслозаборника I засасывается в межзубьевое пространство вращающихся шестерен 4 и 9 насоса и под давлением вытесняется в нагнетательную магистраль.

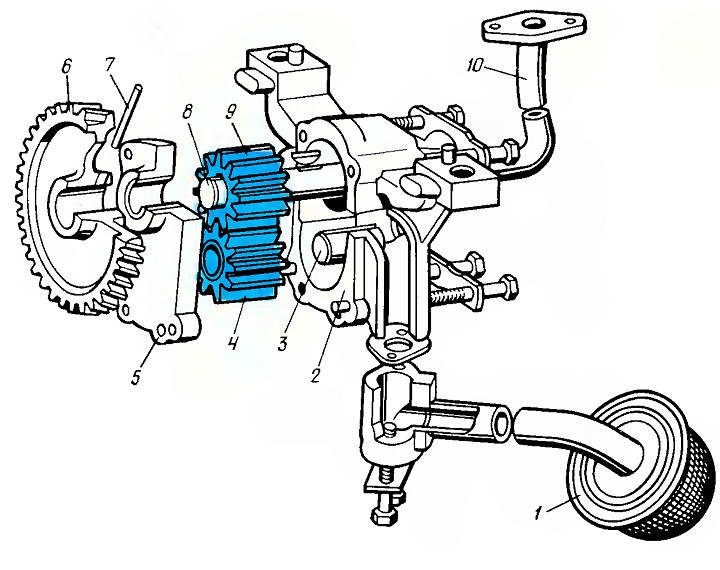

Рис. 31. Масляный насос:
1 — маслозаборник; 2 — корпус насоса; 3 — палец ведомой шестерни; 4 — ведомая шестерня;
5 — крышка корпуса; 6 — шестерня привода насоса; 7 — штифт; 8 — вал насоса; 9 — ведущая
шестерня; 10 — патрубок.
