Дистиллятор воды для трактора Т-16

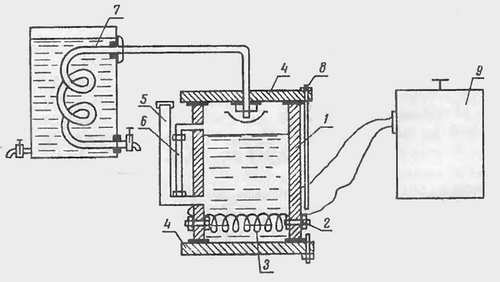

Изготовленный нами дистиллятор производителен, прост и надежен в эксплуатации. Берется асбестовая труба 1 диаметром 250—300 мм. длиной 700 мм. На высоте 70 мм сверлят два отверстия диаметром 12 мм для бронзовых болтов 2. В трубу вставляют и закрепляют на болтах спираль 3 (27 витков, проволока из нихрома). Трубу 1 закрывают асбестовыми крышками 4 толщиной 15—20 мм и стягивают болтами 8. В трубу вставляют заливную горловину 5 и водомерное стекло б. Спираль подсоединяют к сварочному аппарату 9 марки ТС-300. Интенсивность парообразования регулируется сварочным аппаратом. Пар конденсируется в змеевике 7, через который пропускается холодная вода. Удаляют накипь в аппарате периодически.
Этот аппарат работает уже три года безотказно, полностью обеспечивает потребность в дистиллированной воде тракторного и автомобильного парка.

Модернизированная поилка АП-2

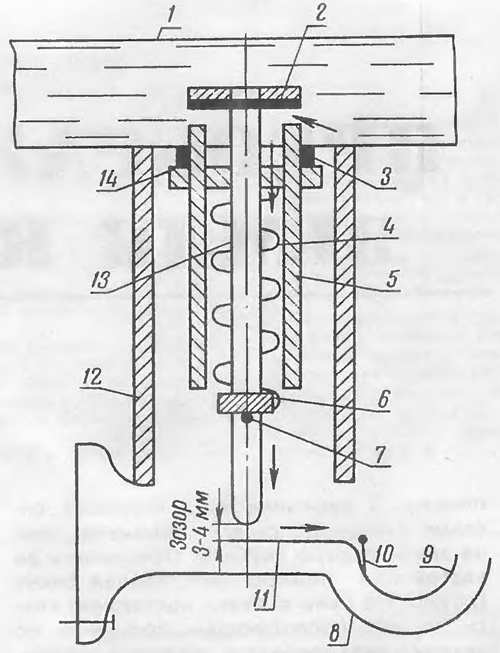

Поилка АП-2 хорошо зарекомендовала себя на фермах. Но и у нее есть недостатки — при засорении ее трудно ремонтировать, вода разбрызгивается вокруг животного. Я несколько изменил конструкцию поилки (см. рис.). Главная магистраль 1 — из трубы диаметром 12 мм, стержень 13 клапана диаметром 6 мм, длина его зависит от длины трубки 12, кольцо 14 (наружный диаметр 22 мм) с резиновой прокладкой 3 диаметром 25 мм, внутренняя трубка 5 длиной 36 мм и 0 12 мм, резиновое кольцо 2 под клапан, шарнирное соединение 10 педали, рычаг 11, пружина 4 (она остается от старой поилки), шайба 6 с наружным диаметром 18 мм, педаль 9, шплинт 7, чаша 8, трубка 12.

Работает поилка так: при нажатии на педаль 9 приподнимается клапан 2 и вода течет по трубке 5 и дальше в чашу 8. Когда педаль опускается под действием пружины 4, клапан 2 закрывает отверстие трубки.
Такую поилку легко изготовить и ремонтировать, работает она без шума, при любом напоре воды, не засоряется, так как трубка стоит выше дна магистрали.
