Трактор Т-16. Схема электрооборудования трактора Т-16М

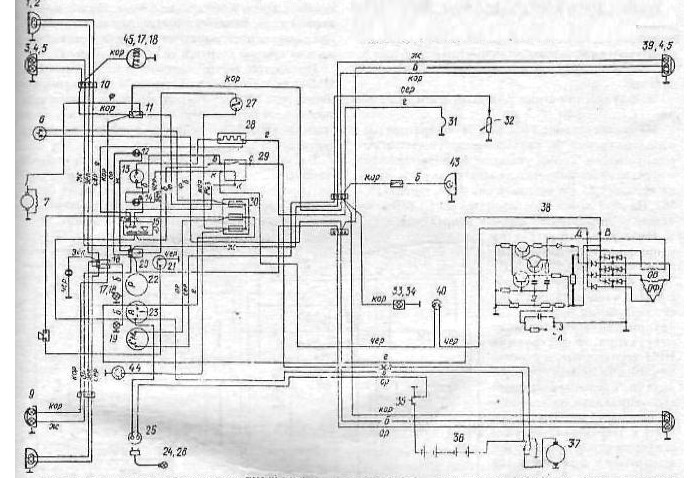

Принципиальная электрическая схема электрооборудования СШ T-I6M (с генератором переменного тока) показана на рис. 77.

Рис. 77. Схема электрооборудования СШ T-16М:

1 - фара ФГ-305; 2 - электролампа 1250-21; 3 - фонарь передний правый ПФ-204; 4 - электролампа А12-21; 5 - электролампа А12-21-6; 6 - включатель "стоп" ВК-10Б; 7 - стеклоочиститель электрический СЛ-230М; 3 - сигнал звуковой С-311; 9 - фанарь передний левый ПФ-204Б; 10 - панель соединительная ПС2-А2; 11 - включатель габаритов 4602; 12 - фонарь контрольной лампы ПД-20Д; 13 - контрольный элемент ПД-51; 14 - фонарь контрольной лампы ПД-20Е; 15 - включатель свечи накаливания и стартера ВК-856; 16 - переключатель света фар 5102; 17 - патрон контрольной лампы ПП-1-200; 18 - электролампа А12-1; 19 - указатель температуры масла УК-133; 20 - переключатель поворотов 5102; 21 - кнопка сигнала ВК-34; 22 - манометр давления масла МД-219; 23 - амперметр АП-200; 24 - электролампа A12-15; 25 - розетка штепсельная 47К; 26 - переносная лампа ПЛТМ-3,5; 27 - прерыватель указателей поворотов РС-410; 28 - дополнительное сопротивление СЭ-52; 29 - реле стартера РС-502; 30 - блок предохранителей ПР12-В2; 31 - свеча накаливания СН-150; 32 - датчик температуры масла ТМ-100; 33 - фонарь номерного знака ФП-200; 34 - электролампа A12-3; 35 - включатель "массы" ВК-318Б; 36 - батареи аккумуляторные ЗСТ-150; 37 - стартер СТ-222; 38 - генератор 136.3701; 39 - фонарь задний правый ФП-209Б; 40 - выключатель блокировки 15.3710; 41 - фонарь задний левый ФП-209; 42 - фонарь контрольной лампы ПД-20М; 43 - фара задняя ФГ-304; 44 - вентилятор ВАЧ-У2; 45 - тахоспидометр ТХ-136.

Генератор 136.3701 (рис. 78) представляет собой бесконтактную трехфазную одноименно-полюсную электромашину с односторонним электромагнитным возбуждением, встроенным выпрямительным блоком БПВ-30, собранным по трехфазной мостовой схеме на кремниевых вентилях типа ВА-20 и блоком регулятора напряжения.

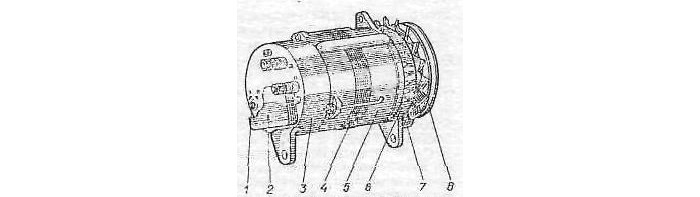

Рис. 78. Генератор 136.3701 с встроенным регулятором напряжения:

1 - винт посезонной регулировки (переключатель "зима - лето"; 2 - регулятор напряжения; 3 - крышка задняя; 4 - статор; 5 - крышка передняя; 6 - выпрямитель тока; 7 - крыльчатка вентилятора; 8 - шкив приводной.

Генератор сострит из: статора 4, ротора, крышки задней 3, блока-регулятора 2, крышки передней 6, катушки возбуждения, выпрямительного блока 6, шкива с крыльчаткой вентилятора 7, крепежных деталей.

Электрическая схема генератора показана на рис. 79.

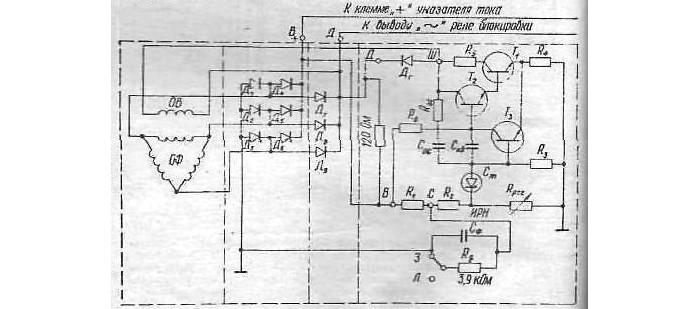

Рис. 79. Электросхема принципиальная генератора 136.3701 с интегральным регулятором напряжения (ИРН):

ОВ - обмогка возбуждения генератора; ОФ - обмотка фаз; Дг - диод гасящий; Т1, Т2 - транзисторы (выходного составного транзистора); Тв - Транзистор входной; Cт - стабилитрон; R1, R2, R3, R4, R5, R6 - резисторы; Rрег - резистор регулируемый; Cос - конденсатор обратной связи; Ска - Конденсатор; Сф - конденсатор фильтра; Л, З - переключатель посезонной регулировки "лето-зима"; В, Д - клеммы генертора; В, Д, С, Ш - клеммы ИРН; Д1, Д2, Д3, Д4, Д5, Д6 - диоды выпрямительного блока БВП-30; Д7, Д8, Д9 - диоды блока БПВ13-3.

На задней крышке 3 (см. рис. 78) генератора расположена клемма "В" к которой подсоединяется провод от клеммы "плюс" указателя тока (амперметра) и через него все потребители электроэнергии, а также клемма "Д" для подключения реле стартера РС-502. На этой же крышке находится винт 1 переключателя посезонной регулировки напряжения.
