Трактор Т-16. Регулятор напряжения

Регулятор напряжения трактора Т-16 (РН) предназначен для поддержания напряжения тока генератора в заданных пределах при изменении частоты вращения якоря и нагрузки генератора.

На сердечник регулятора намотана параллельно включаемая обмотка 7. Сила магнитного поля сердечника реле увеличивается по мере увеличения напряжения на клеммах генератора. Когда напряжение достигнет величины, на которую отрегулирован РН, якорь притягивается к сердечнику, размыкает при этом контакты и включает добавочное сопротивление - последовательно с обмоткой возбуждения генератора. Напряжение в сети падает; и контакты реле вновь замыкаются. Работа РН напряжения аналогична работе ограничителя тока.

Для ограничения влияния температуры на величину напряжения, поддерживаемого регулятором, последний снабжен магнитным шунтом, выполненным из специального сплава, меняющего магнитную проводимость в зависимости от температуры.

Общий вид реле-регулятора представлен на рис. 75.

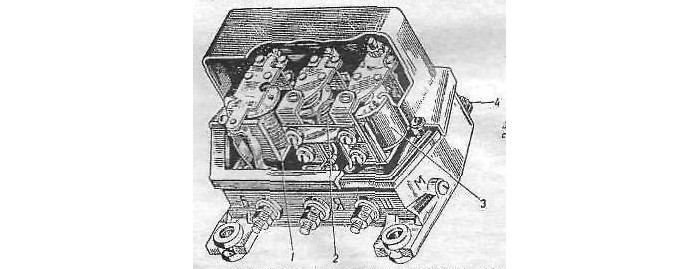

Рис. 75. Общий вид реле-peгулятора напряжения трактора Т-16 РР-81Д:

1 - реле обратного тока; 2 - ограничитель; 3 - регулятор напряжения; 4 - винт регулирования напряжения

Трактор Т-16. Аккумуляторная батарея

На шасси T-16 установлена кислотная аккумуляторная батарея 6-CT-68-ЭМ. Батарея состоит из шести последовательно-соединенных элемента, имеющих каждый номинальное напряжение 2 В.

Аккумуляторная батарея установлена на шасси под сиденьем на специальной штампованной опоре, закрепленной на подставке. Подставка прикреплена к корпусу трансмиссии шасси. Для уменьшения вибраций между опорой и аккумуляторной батареей установлены резиновые прокладки.

Сверху батарея закрыта легкосъемной штампованной крышкой, прикрепленной к опоре двумя стержнями с гайками-барашками.
