Трактор Т-16. Техническое обслуживание трансмиссии


По мере износа фрикционных накладок ведомых пиков уменьшается свободный ход педали сцепления. Для обеспечения нормальной работы сцепления нужно проверить свободный ход педали и при необходимости отрегулировать. Свободный ход педали должен составлять 25-40 мм, а полный ход - не более 150 мм.
Уход за сцеплением заключается в наблюдении за состоянием резьбовых соединений и своевременной ременной подтяжке их, а также в проведении регулировок и технического обслуживания трансмиссии Т-16.
Для обеспечения нормальной работы сцепления соблюдайте следующие правила:
- не держите ногу на педали сцепления при движении шасси;
- не держите долго сцепление в выключенном положении при работающем двигателе;
- включайте сцепление плавко, не допуская рывков шасси при трогании с места. Пробуксовывание сцепления можно проверить следующим образом.
Включить пятую или шестую передачу; рычаг управления установить в положение полной подачи топлива и, затормозив шасси, медленно включить сцепление. Если при этом двигатель глохнет, значит сцепление работает нормально. Если же двигатель только снижает обороты и продолжает работать при включенном сцеплении и заторможенном шасси, диски сцепления пробуксовывают, что вызывает повышенный износ фрикционных накладок.
Неполное выключение сцепления можно определить при переключении передач. При неполном выключении вращения ведомых частей сцепления не прекращается, и при переключении передач слышен характерный резкий звук, возникающий от ударов торцов зубьев зубчатых колес. В этих случаях требуется регулировка.




Трактор Т-16. Регулировка сцепления




Регулировка сцепления трактора Т-16 заключается в восстановлении зазоров между концами отжимных рычагов и упорным нажимным подшипником (зазор должен быть 2,5 мм) и между упорами нажимного диска главного сцепления и регулировочными болтами (зазор должен быть 1.3 мм).
Вследствие износа фрикционных накладок ведомых дисков зазор между концами отжимных рычагов и выжимным упорным подшипником уменьшается. При значительном износе фрикционных накладок отжимные рычаги упрутся в подшипник, и пружины перестанут с достаточной силой сжимать диски. В этом случае сцепление начнет пробуксовывать. Зазор между упорами нажимного диска и регулировочными болтами по мере износа накладок увеличивается, в результате чего при полном нажатии па педаль сцепления вал отбора мощности выключаться не будет.

Регулируйте сцепление уменьшением свободного хода педали, изменяя длину тяги привода. При регулировке расконтрите вилки тяги. Затем, проворачивая тягу при помощи специально приваренной гайки в ту или иную сторону, установите нормальный свободный ход педали. После окончания регулировки вилки законтрите. Зазоры между нажимными подшипниками и отжимными рычагами должны составлять 2.5 мм. Разница в зазорах для каждого из отжимных рычагов не должна превышать 0,3мм,
Дня того, чтобы установить отжимные рычаги в одной плоскости и выполните следующие операции:
- откройте люк корпуса трансмиссии, отверните четыре болта и снимите крышку;
- проверьте щупом зазор между рычагами и подшипниками;
- если разница в зазорах между отжимными рычагами и подшипниками составляет более 0,3 мм, отверните контргайку 20 (рис. 31) нажимного болта и выверните нажимной болт на необходимое число витков;
- заверните контргайку 20.

Регулировки сцепления ВОМ производится болтами 23. Нормально между упорами и регулировочными болтами зазор должен составлять 1.5 мм. После регулировки надежно закрепите болты гайками 22. Если регулировкой устранить буксование сцепления не удалось, значит рабочие поверхности дисков замаслились.
Замасленные поверхности дисков и маховика промойте чистым керосином.








Трактор Т-16. Обслуживание КП, главной передачи и дифференциала

Механизмы КП, главной передачи и дифференциала Т-16 смазываются маслом, залитым в корпус и разбрызгиваемым при работе шестернями вторичного вала, дифференциала и дополнительной передачи. При работе СШ на стационаре вращающиеся конические шестерни, шестерни привода и подшипники вала отбора мощной и первичного вала смазываются маслом, разбрызгиваемым установленной на валу отбора мощности шестерней.
Сателлиты дифференциала и конические шестерни полуосей смазываются следующим образом: при вращении дифференциала масло попадает в окна и захватывается корпусом, попадая при этом на шестерни и ось сателлитов. Под действием центробежных сил оно поступает к лыскам на оси и по ним попадает к торцовой сферической поверхности сателлитов и в зазоры. Для смазки конических полуосевых шестерен и корпусе выполнены спиральные канавки.
При работе трансмиссии температура в корпусе повышается, вследствие чего, может повысится давление и, как следствие, возможно подтекание масла через уплотнение. Для предупреждения этого в верхней пробке имеется отверстие с набивкой из тонкой проволоки. Спускное отверстие закрыто пробкой с магнитом, который улавливает металлические частицы, имеющееся в масле в результате износа шестерен.
Зазор между зубьями конических шестерен нужно регулировать в случае возникновения при работе шасси шума, сопровождающегося металлическими ударами. Максимальный боковой зазор в зацеплении шестерен 1,5 мм, после чего изношенные конические шестерни 3 (рис. 58, а) и 27 (рис. 57) нужно заменить. Нормальный боковой зазор 0,2-0,6 мм. Для регулировки зазора между зубьями конических шестерен под фланец крышки стакана подшипников 55 (рис. 58, б) устанавливаются регулировочные прокладки.
При регулировке необходимо обратить внимание на совпадение тыльных поверхностей обеих конических шестерен: несовпадение не должно превышать 1 мм, иначе зацепление будет неполным, что вызовет шум и преждевременный износ зубьев.
Если после удаления прокладок из-под фланца стакана подшипника первичного вала тыльные поверхности шестерен не будут совпадать, необходимо под фланец установить прокладки общей толщиной, равной половине вынутых прокладок. Одновременно из-под фланца корпуса подшипников вала сцепления следует удалить прокладку толщиной, равной толщине прокладок, помешенных под фланец стакана подшипника первичного вала.




Трактор Т-16. Обслуживание конечной передачи




Конечные передачи. Осевой зазор роликовых подшипников 15 (см. рис. 60) и 5 валов ведущих колес должен быть в пределах 0,1-0,3 мм без ощутимого осевого люфта при свободном поворачивании колее от руки.
При возникновении зазора более 0.5 мм произведите следующую регулировку:
- поднимите домкратом шасси до отрыва заднего колеса от грунт;
- отверните все гайки крепления диска поднятого колеса и снимите его;
- выверите болты и снимите крышку 20;
- выньте из оси колеса шплинт и снимите прорезную гайку 18;
- вверните во фланец стакана 22 два съемных болта, после вывода стакана с подшипником из корпуса на 2-3 мм вывинтите оба болта;
- подложите под фланец сверху и снизу стакана столько парных пластин регулировочных прокладок (из ЗИПа), чтобы был обеспечен осевой зазор в подшипниках в допустимых пределах. Парные половины пластин должны иметь одинаковую толщину, отверстия в пластинах должны совпадать с отверстиями во фланце;
- поставьте болты крепления стакана, наверните прорезную гайку 18 на ось колеса и затяните болты и гайку;
- проверьте люфт в подшипниках, перемещая и поворачивая вал за фланец рукой;
- выверните болты крепления стакана, зашплинтуйте прорезную гайку 18, закрепите крышку 20;
- поставьте и закрепите колесо, опустите домкрат.
Если в рукавах тормозов скапливается масло, необходимо осмотреть и, в случае необходимости, заменить манжеты в корпусах конечных передач или главной передачи.






Трактор Т-16. Техническое обслуживание тормозов

Безопасность работы шасси зависит от состояния тормозов и привода управления ими, поэтому нужно систематически осматривать соединения рычагов с тягами привода тормозов, регулировать зазор между тормозной лентой и шкивом, промывать тормозные ленты при пробуксовке тормоза, регулировать ход тормозных педалей.
Вследствие износа фрикционной накладки увеличивается зазор между ободом шкива и накладкой, а также ход тормозной педали. Нормальный ход педали, измеренный по торцу подушки, должен находится в пределах 75-100 мм. Зазор между тормозной лентой и ободом шкива и ход педали регулируются одновременно. Для этого следует выполнить следующие операции:
- отвернуть на 2-3 оборота контргайку 15 (рис. 61) установочного винта 14 и установить рычаг 7 в верхнее положение;
- завернуть установочный винт до упора тормозной ленты в обод шкива 1;
- отвернуть установочный винт на ?…1 оборот и зафиксировать его в этом положении контргайкой;
- отвернуть контргайки вилок и вращать тягу управления тормозом до получения нормального хода педали, после чего снова завернуть контргайки.
Тормозной путь при движении шасси со скоростью 20 км/ч по горизонтальной сухой дороге должен быть не более 6 м. Одновременность торможения ведущих колес проверяйте по тормозному следу.
Перед выездом тщательно проверяйте качество шплинтовки тяг, затяжку контргаек вилок, крепление оттяжных пружин, затяжку гаек шпилек крепления рукавов и работу тормозов. В случае замасливания фрикционные накладки тормозной ленты нужно промыть. Замасливание накладок определяют при работе тормозов: если при нормальном ходе педалей и правильно отрегулированных зазорах между накладками и шкивами тормозов торможение шасси проходит при большом усилии, прикладываемом к педалям, значит, накладки замаслены.
Для промывки тормоза сливают из рукава просочившееся масло, вывернув регулировочный болт, по окончании саква болт вворачивают на место. Заливают в рукав 2-3 л керосина, запускают двигатель двигаются на 3 и 4 передачах 10-5 мин. без применения тормозов. Останавливают шасси, сливают керосин. После этого промывают еще раз тормоз керосином, включив несколько раз тормоза во время движения. Затем сливают керосин и оставляют шасси на 2-3 часа с открытым сливным отверстием а рукаве. После этого ввертывают регулировочный болт, регулируют зазор между накладками и шкивом и проверяют работу тормозов при движении. При использовании шасси Т-16 необходимо выполнять следующие правила:
- не следует держать ногу на педали, если не производится торможение;
- затормаживать шасси следует плавно, нажимая па педаль до отказа;
- нельзя тормозить без предварительного выключения сцепления, чтобы избежать поломок деталей тормозов.
После каждой регулировки, промывки или ремонта нужно обязательно проверять тормозы на одновременность торможения обоих ведущих колес что особенно важно при использовании СШ на транспортных работах.
Основные показатели и регулировочные данные сборочных единиц трансмиссии СШ приведены в табл. 10.


Таблица 10
Основные показатели и регулировочные данные трансмиссии











Трактор Т-16. Возможные неисправности трансмиссии

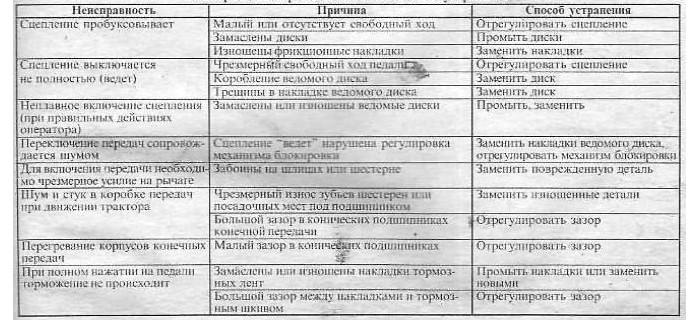

Неисправности сборочных единиц трансмиссии, обусловленные нарушением регулировок, условий работы, износом и способы их устранения приведены в таблице 11.




Таблица 11
Неисправности трансмиссии и способы их устранения.
