9.4. РЕГУЛИРОВКА МЕХАНИЗМОВ И АГРЕГАТОВ ТРАКТОРА Т-150К


9.4.1. Проверка и регулировка натяжения ремней генератора, вентилятора и компрессора трактора Т-150К



Проверку натяжения ремней производите в следующем порядке: приложите приспособление для измерения натяжения ремней к наружной поверхности ремня. Ползун приспособления должен касаться ремня в середина пролета между шкивами (рис. 152);

Рис. 152. Проверка натяжения ремней:

а — ремень привода генератора; б — ремень привода вентилятора

 в — ремень привода компрессора

нажмите на планку приспособления так, чтобы она соприкасалась с поверхностью ремня, и закрепите ползун винтом;

определите по шкале величину прогиба ремня и снимите приспособление. Если прогиб ремня не соответствует требуемой величине, отрегулируйте его натяжение.

Помните, что при недостаточном натяжении ремни пробуксовывают и быстро изнашиваются, а дизель — перегревается. Чрезмерное натяжение ремней приводит к их вытягиванию, а также вызывает ускоренный износ подшипников водяного насоса, генератора и компрессора.

Натяжение ремня привода генератора регулируется поворотом корпуса генератора относительно оси его крепления, для чего:

ослабьте гайки болтов крепления передней и задней лап генератора и болт крепления генератора к планке;

поворотом корпуса генератора отрегулируйте натяжение ремня; затяните болт крепления генератора к планке и гайки болтов крепления лап генератора. Проверьте натяжение ремня. Прогиб ремня на ветви шкив вентилятора — шкив генератора должен быть в пределах 15—22 мм.

Регулировку натяжения ремней привода вентилятора производите в следующем порядке!

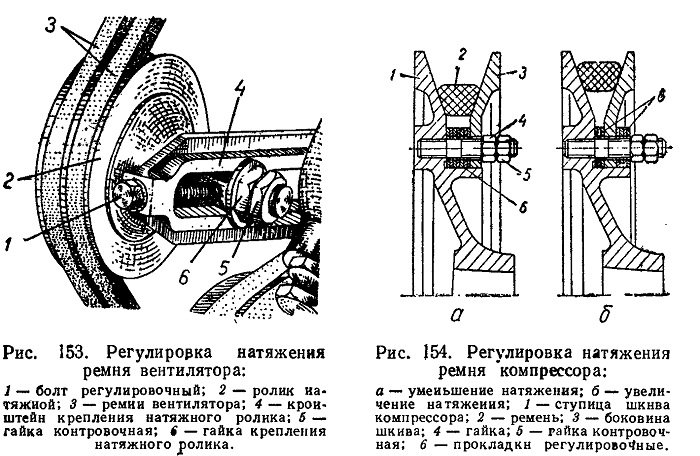

ослабьте затяжку контргайки 5 (рис. 153) и гайки 6 крепления натяжного ролика;

передвиньте натяжной ролик 2 в пазе кронштейна 4 путем заворачивания или выворачивания болта 1 до получения требуемого натяжения ремней 3;

затяните гайку и контргайку. Проверьте натяжение ремней. Прогиб ремня на ветви шкива вентилятора — натяжной ролик должен быть в пределах 8— 14 мм.

Проверку натяжения, регулировку и замену ремней вентилятора в случае чрезмерной вытяжки или обрыва одного из ремней производите одновременно. Натяжение ремня привода компрессора регулируется перестановкой прокладок 6 (рис. 154) на шкиве компрессора, а именно:

отверните контргайки 5, гайки 4 и снимите боковину шкива 3; для увеличения натяжения ремня переставьте одну или две регулировочные прокладки 6 на наружную сторону боковины шкива.

Для уменьшения натяжения ремня регулировочные прокладки, установленные с наружной стороны шкива, необходимо переставить внутрь между ступицей 1 и боковиной 3 шкива;

заверните гайки и контргайки крепления боковины шкива, проворачивая шкив после подтяжки каждой гайки. Проверьте натяжение ремня. Прогиб ремня на ветви шкив коленчатого вала — шкив компрессора должен быть в пределах 8—14 мм.
