9.3.5. Снятие и установка топливного насоса трактора Т-150К



Снятие топливного насоса с дизеля производите в следующем порядке:

выверните сливную пробку и слейте масло из корпуса топливного насоса;

отсоедините от насоса трубки низкого давления, тягу управления и трубки высокого давления;

заметьте, с каким делением шкалы 1

(рис. 113) на проставке топливного насоса совпадает метка 2 на фланце топливного насоса;

отвинтите четыре гайки крепления фланца 19 (рис. 26) топливного насоса к проставке 15 топливного насоса;

переместите насос в сторону муфты сцепления до выхода кулачков муфты 20 из пазов текстолитовой шайбы 10 привода и снимите насос.

На штуцеры насоса наденьте защитные колпачки, а в гайки трубок высокого давления ввинтите защитные пробки, имеющиеся в комплекте ЗИП.

Установку топливного иасоса на дизель производите в следующем порядке:

установите текстолитовую шайбу 10 на кулачки шестерни 9 топливного насоса;

прочистите сопловое отверстие штуцера 14 стальной проволокой диаметром 1,0 — 1,5 мм;

проверьте наличие распорной пружины 13, установленной на ступице ведомой полумуфты, автоматической муфты топливного иасоса;

установите топливный насос, введя кулачки автоматической муфты в пазы шайбы 10 привода, совместив при этом метку иа кулачке муфты с меткой «Г» в пазу шес-стерни привода топливного насоса;

совместив метку на фланце 19 топливного насоса с делением шкалы на проставке 15, с которым она совпадала перед снятием (рис. 113);

затяните гайки крепления топливного насоса, присоедините к насосу топливные трубки высокого давления, как указано на рис. 114, топливопроводы низкого давления и тягу привода управления. Неправильное подсоединение трубок высокого давления, а также несовмещение метки на кулачке муфты топливного насоса с меткой «Г» на шестерне привода топливпого насоса приводит к нарушению работы дизеля;

залейте в корпус топливного насоса 120 г масла;

проверьте правильность установки угла начала впрыска топлива.

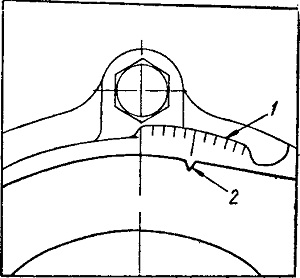

Рис. 113. Установочные метки на топливном насосе:
1 — шкала на проставке топливного насоса

1 — метка на фланце топливного насоса.

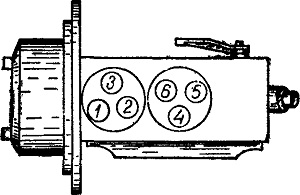

Рис. 114. Расположение штуцеров на головке топливного насоса.
