7.4. АГРЕГАТИРОВАНИЕ ТРАКТОРА Т-150К С ДИСКОВЫМИ БОРОНАМИ БД-10 И БД Т-7

7.4. АГРЕГАТИРОВАНИЕ ТРАКТОРА Т-150К С ДИСКОВЫМИ БОРОНАМИ БД-10 И БД Т-7

Для агрегатирования трактора с дисковыми боронами БД-10 и БДТ-7 навесное устройство наладьте по трехточечной схеме и заблокируйте ограничительными цепями. В шарниры нижних тяг 2 (рис. 111) навесного устройства вставьте прицепную доску 3 (принадлежность бороны) и подтяните ограничительные цепи 6, не допуская поперечного качания. К прицепной доске 3 подсоедините упряжную скобу 4 по оси трактора. Прицепную серьгу дышла бороны соедините шкворнем с упряжной скобой 4 трактора.

Одна пара трубопроводов от гидроцилиндра Ц-110 бороны Б1Ы0 подсоединяется к правым штуцерам гидрораспределителя трактора шлангами, прикладываемыми к трактору, а другая —от четырех гидроцилиндров Ц-55 бороны — к левым штуцерам гидрораспределителя трактора шлангами 7, прикладываемыми к бороне. Гидросистема бороны БДТ-7 присоединяется шлангами трактора. После первоначального подсоединения бороны к трактору произведите подъем ее в транспортное положение и опускание, после чего проверьте уровень масла в гидробаке трактора и долейте до необходимого уровня по мерному стеклу.

Поворот борон БД-10 и БДТ-7 в конце гона производите только при поднятых батареях дисков. Для этого все рабочие золотники гидрораспределителя трактора установите в положение «Подъем», а затем (после окончания подъема) они автоматически устанавливаются в положение «Нейтральное», удерживая батареи дисков на максимальной высоте от уровня почвы.

Крутые повороты борон не допускаются.

После полного поворота переведите борону в рабочее положение. Установите центральный золотник гидрораспределителя в «Плавающее» положение. Одновременно с этим правый и левый золотники установите в положение «Опускание». После того как опускание будет закончено, рычаги распределителя должны автоматически стать в нейтральное положение. Если автоматическое устройство не срабатывает, рычаги нужно быстро переставить рукой.

По окончании работы бороны снимите прицепную доску 3 с трактора и уложите на бороне.

Прицепная доска поставляется заводом-изготовителем вместе с боронами БД-10 и БДТ-7 по особому заказу.

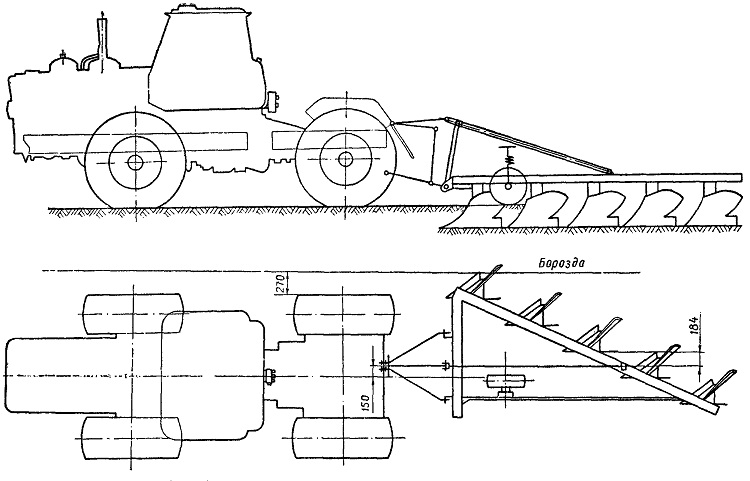

Рис. 107. Схема агрегатирования трактора с плугом ПЛ-5-35.

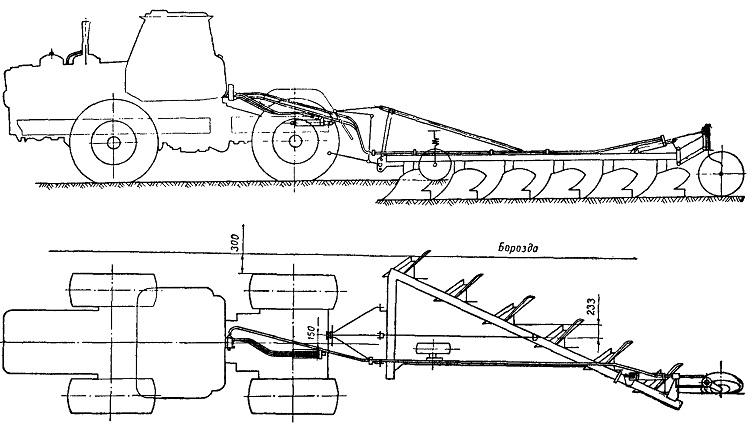

Рис. 108. Схема агрегатирования трактора с плугом ПЛН-5-35.

Рис. 109. Схема агрегатирования трактора с плугом ПЛП-6-35.

Рис. 110. Схема агрегатирования трактора с плугом ПКГ-5-40.

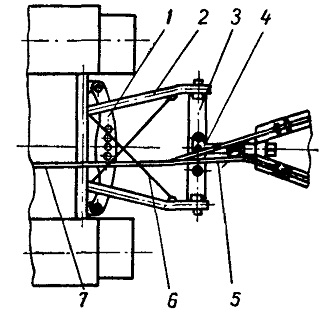

Рис. 111. Агрегатирование борон БД-10 и БДТ-7 с трактором:
1 — прицепная скоба; 2— тяга навесного устройства; 3 —прицепная доска (принадлежность бороны); 4 — упряжная скоба трактора; 5 — прицепная серьга; 6 — ограничительные цепи; 7 — шланги гидросистемы распределителя.
