4.15. ГИДРАВЛИЧЕСКАЯ СИСТЕМА И НАВЕСНОЕ УСТРОЙСТВО ТРАКТОРА Т-150К



4.15.1. Гидравлическая система навесного устройства трактора Т-150К



Трактор оборудован унифицированной раздельно-агрегатной гидравлической системой, которая служит для управления навесными и полунавесными машинами и орудиями или рабочими органами прицепных гидроуправляемых машин.

Расположение агрегатов гидравлической системы на тракторе и их взаимосвязь показаны на рис. 83, 84.

Масляный шестеренный насос 9 (рис. 83) высокого давления установлен на проставочном корпусе задней привалочной поверхности раздаточной коробки с левой стороны, по ходу трактора и имеет независимый привод механизма 10

выключения насоса. Если насос не включается, проверните коленчатый вал дизеля на небольшой угол рукояткой или с помощью устройства для ручного пуска пускового двигателя и повторите включение насоса.


Категорически запрещается включать и выключать насос при работающем дизеле.

Распределитель 2 с шариковой фиксацией золотников во всех рабочих положениях снабжен устройством для автоматического возврата золотников в нейтральное (исходное) положение после окончания подъема или опускания. Управление золотниками распределителя осуществляется из кабины посредством рычагов 1, которые можно перемещать рукой в любое необходимое положение. Из положений «Подъем» и «Опускание», после окончания этих процессов, рычаги возвращаются в нейтральное положение автоматически.



Силовой цилиндр 6 (рис. 83) двухстороннего действия установлен на задней секции рамы трактора. Головка штока шарнирно связана с рычагом штока навесного устройства.

Масляный бак 7 установлен под кабиной с левой стороны на кронштейнах, закрепленных на раме трактора. В заливной горловине размещен фильтр очистки масла, поступающего из распределителя в бак. Слева от заливной горловины, на верхней половине бака, установлено масломерное стекло контроля уровня масла. На баке сверху установлен сапун, а снизу — сливная пробка.

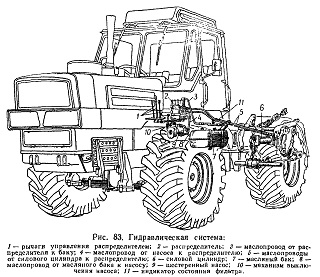

Рис. 83. Гидравлическая система

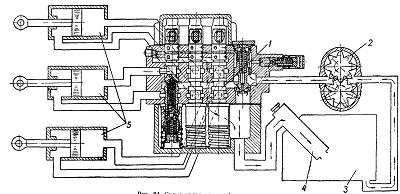

Рис. 84. Схема гидравлической системы
1 — распределитель; 2 — шестеренный насос; 3 — масляный бак; 4 — масляный фильтр; 5 — силовой гидроцилиндр.
