4.14. РУЛЕВОЕ УПРАВЛЕНИЕ ТРАКТОРА Т-150К





Рулевая колонка трактора Т-150К


Рулевая колонка установлена в расточке верхней крышки рулевого механизма, зафиксирована винтом и закреплена двумя болтами. Вал 16 рулевой колонки (рис. 81) через шлицевую втулку соединяется с валом рулевого механизма. На верхнем конце вала 15 шпонкой 2 и гайкой 9 закреплено рулевое колесо 10. В колонке размещен привод звукового сигнала, состоящий из кнопки 5, колпачков 6 и 8, пружин 3 и 7 и пластины 4. При нажатии на кнопку электрическая цепь сигнала, связанная с колпачком 8 через контакт 1, втулку 13 и привод 12, замыкается на «массу».

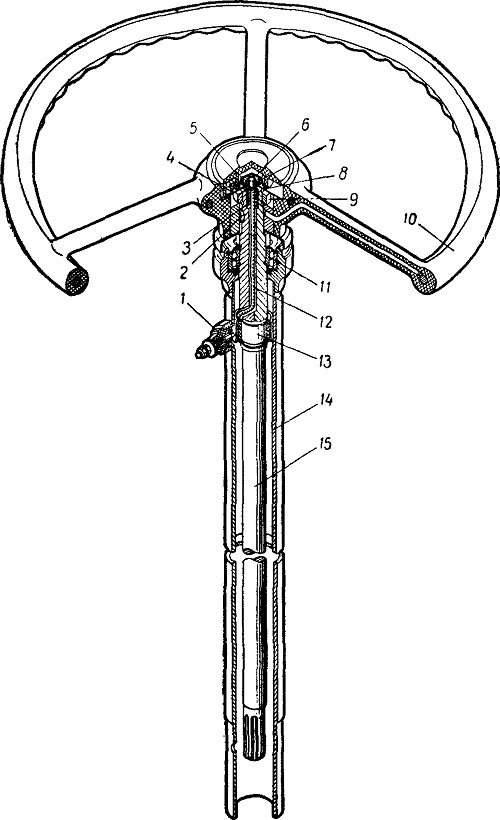

Рис. 81. Рулевая колонка:
1 — контакт; 2 — шпонка; 3, 7 — пружины; 4 — пластина контактная

 5—кнопка; 6, 8 — колпачки; 9— гайка; 10— колесо рулевое; 11— подшипник шариковый; 12—провод; 13 — втулка контактная; 14 — труба колонки; 15 — вал.
