4.14. РУЛЕВОЕ УПРАВЛЕНИЕ ТРАКТОРА Т-150К
Бак рулевого управления трактора Т-150К
Бак является резервуаром для масла,
необходимого для работы системы, и способствует поддерживанию его
температурного режима. На задней стенке его корпуса (рис. 80)
расположено масломерное стекло 12 для контроля уровня масла и заливная
горловина. В трубе заливной горловины размещен фильтр 3, состоящий из
набора 21 чечевицеобразного фильтрующего элемента. Набор поджат
пружиной. В верхней части бака установлен сапун 2, связывающий
внутреннюю полость бака с атмосферой, а в нижней — пробка для слива
масла. Слева в боковую стенку бака ввернут сетчатый заборный фильтр 16.

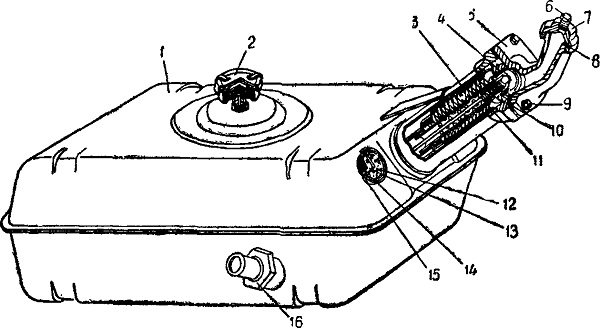

Рис. 80. Бак
1 — корпус бака; 2 — сапун; 3 — фильтр заливной горловины; 4 — поджимная
пружина; 5 —крышка; 6 — коническая пробка; 7— пробка заливной горловины;
8 — уплотнительная прокладка; 9 — болт; 10 — прокладка; 11 —
уплотнительное кольцо; 12 — масломерное стекло; 13 — шайба; 14 — гайка;
15 — уплотнительное кольцо; 16 — заборный фильтр.
