4.14. РУЛЕВОЕ УПРАВЛЕНИЕ ТРАКТОРА Т-150К

Гидравлические цилиндры рулевого управления трактора Т-150К

Гидравлические цилиндры двухстороннего действия осуществляют поворот трактора. Оба цилиндра одинаковы.

Цилиндр состоит из корпуса 9 (рис. 79), поршня 5, штока 16, передней 1 и задней 11 крышек и маслопровода 24. Цилиндры с помощью пальцев своими передними крышками крепятся к задним кронштейнам рессор, а штоками — к поворотным ушам задней полурамы.

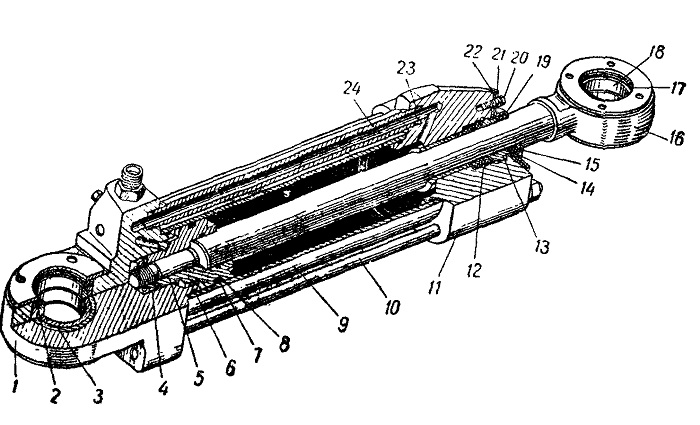

Рис. 79. Гидравлический цилиндр:
1 — крышка передняя; 2, 17 — кольца уплотнительные подшипников; 3, 18 — подшипники шарнирные; 4 — гайка; 5 — поршень; 6 — кольцо уплотнительное; 7— кольцо уплотнительное; 8— защитная шайба; 9 — корпус цилиндра; 10 — стяжка; 11 — крышка задняя; 12 — уплотнение штока; 13 — гайка регулировочная; 14 —стакан; 15 — кольцо войлочное; 16 — шток; 19 — чистик; 20 — болт; 21 — корпус; 22 — шайба замковая; 23 — кольцо уплотнительное маслопровода; 24 маслопровод.
