4.1.8. Система охлаждения дизеля СМД-62 трактора Т-150К



Система охлаждения предназначена для принудительного отвода тепла от наиболее нагретых деталей (гильзы, блока, головки блока) и поддержания необходимого теплового режима дизеля.

Дизель имеет закрытую жидкостную принудительную систему охлаждения. В качестве охлаждающей жидкости используется вода или антифриз.

Основными агрегатами системы охлаждения являются водяной насос с вентилятором и радиатор. Кроме того, с 1976 г. для автоматического регулирования температурного режима на дизеле устанавливается два термостата типа ТС-107 (рис. 38). При пуске пускового двигателя, когда коленчатый вал дизеля еще не вращается, в системе охлаждения возникает местная термосифонная циркуляция воды, которая обеспечивает быстрый прогрев пускового двигателя.

После запуска двигателя (особенно в холодное время года), пока охлаждающая жидкость не прогреется до температуры 353К (80° С), основные клапаны термостатов закрыты, и жидкость, минуя радиатор, направляется в насос и снова попадает в блок-картер (рис. 38 а). При температуре выше 353К (80° С) основные клапаны термостатов приоткрываются, и охлаждающая жидкость начинает частично циркулировать через радиатор (рис. 386). Когда температура жидкости достигает 363К (90° С), клапаны открываются полностью а весь поток проходит через радиатор.




Температурный режим дизеля в холодное время года дополнительно регулируется шторкой, управляемой цепочкой из кабины трактора

Для регулирования давления в радиаторе в пробке заливной горловины установлены паровой и воздушный клапаны. Паровой — служит для отвода из радиатора образующихся паров воды и открывается при повышении давления в радиаторе до 0,05—0,07 МПа (0,5—0,7 кгс/см2), а воздушный — для сообщения радиатора с окружающей атмосферой и открывается при разрежении в радиаторе 0,001—0,012 МПа (0,01—0,12 кгс/см2).

Сливают воду из системы охлаждения через два сливных краника, расположенных с обеих сторон блок-картера, и через сливной краник, расположенный на патрубке нижнего бака радиатора.

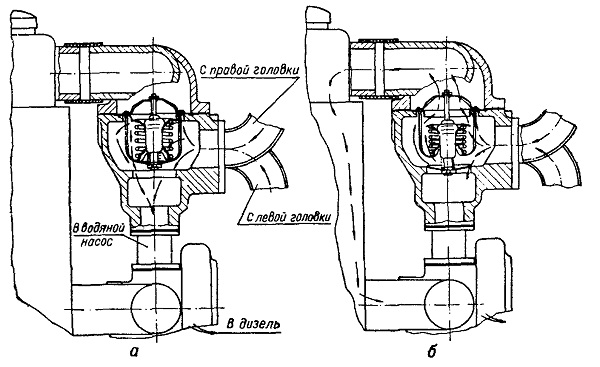

Рис. 38. Установка термостатов.
