4.1.7. Система смазки дизеля СМД-62 трактора Т-150К





Насос предпусковой прокачки масла дизеля СМД-62 трактора Т-150К







Насос предпусковой прокачки масла предусмотрен на дизеле для обеспечения подачи масла в систему смазки перед запуском, особенно в холодное время

года (рис. 36). Так как шестерня 4 привода насоса предпусковой прокачки находится в постоянном зацеплении с шестерней пускового, двигателя, насос сразу после запуска пускового двигателя (до включения муфты сцепления редуктора )начинает подавать масло из поддона дизеля через обратный клапан в главную масляную магистраль дизеля. После 1—2 мин работы пускового двигателя в режиме прогрева давление в масляной магистрали стабилизируется до 0,05—0,1 МПа (0,5—1,0 кгс/см2).

После пуска дизеля обратный клапан перекрывает доступ масла из блок-картера в насос.

Масляный фильтр турбокомпрессора сетчатого типа установлен с правой стороны па дизеле для очистки масла, поступающего в турбокомпрессор (рис. 37). Он состоит из литого чугунного корпуса 4, стального штампованного колпака 1 и разборного фильтрующего элемента 2. Масло из главной магистрали по маслоподводящей трубке 3 поступает в фильтр. Пройдя через отверстия сетчатого фильтра, дополнительно очищенное масло попадает во внутреннюю полость фильтрующего элемента, откуда по сверлению в корпусе фильтра и трубке 6 подводится к подшипнику турбокомпрессора.

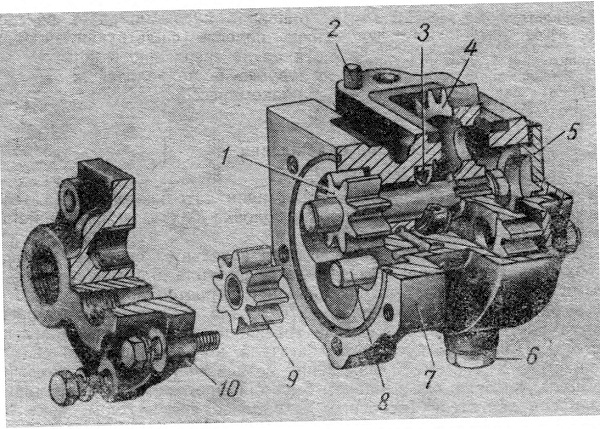

Рис. 36. Насос предпусковой прокачки масла:
I — шестерня ведущая; 2 — штифт; манжета; 4 — шестерня привода:
6 — крышка; 6 — пробка сливного отверстия; 7 — корпус; 8 — ось ведомой шестерни

 9 — ведомая шестерня; 10 — крышка.

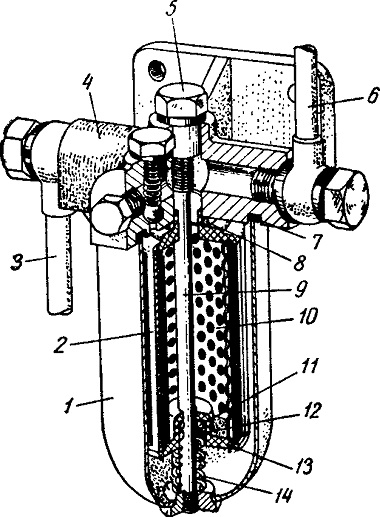

Рис. 37. Масляный фильтр турбокомпрессора:

1—колпак; 2— фильтрующий элемент; 3 — трубка подвода масла к фильтру; 4 — корпус; 5— гайка; в — трубка отвода масла от фильтра; 7—прокладка; 8, 11— уплотнительные кольца; 9 — шпилька; 10 — каркас; 12—шайба; 13—крышка; 14— пружина.
