4.1.5. Система питания воздухом дизеля СМД-62
трактора Т-150К
Система питания воздухом предназначена для очистки воздуха от пыли и
подачи его в цилиндры дизеля. В эту систему входят вооздухоочиститель,
турбокомпрессор и впускной тракт.
Воздухоочиститель Для очистки всасываемого в цилиндры воздуха на дизеле
устанавливается воздухоочиститель (рис. 30) сухого типа с применением в
качестве
фильтрующего элемента бумажных фильтр-патронов,
изготовленных из специального высокопористого картона.
В качестве первой ступени очистки воздуха применяется предочиститель
типа «моноциклон» с удалением пыли через выбросные щели 23.
Вторая ступень очистки воздуха состоит из корпуса
2, в котором закреплены два фильтр-патрона: основной 11 и внутри него
предохранительный 12. Уплотнение фильтр патронов с корпусом
обеспечивается уплотнительными кольцами 14, приклеенными к торцам
фильтр-патронов, а по траверсе—шайбами 5.

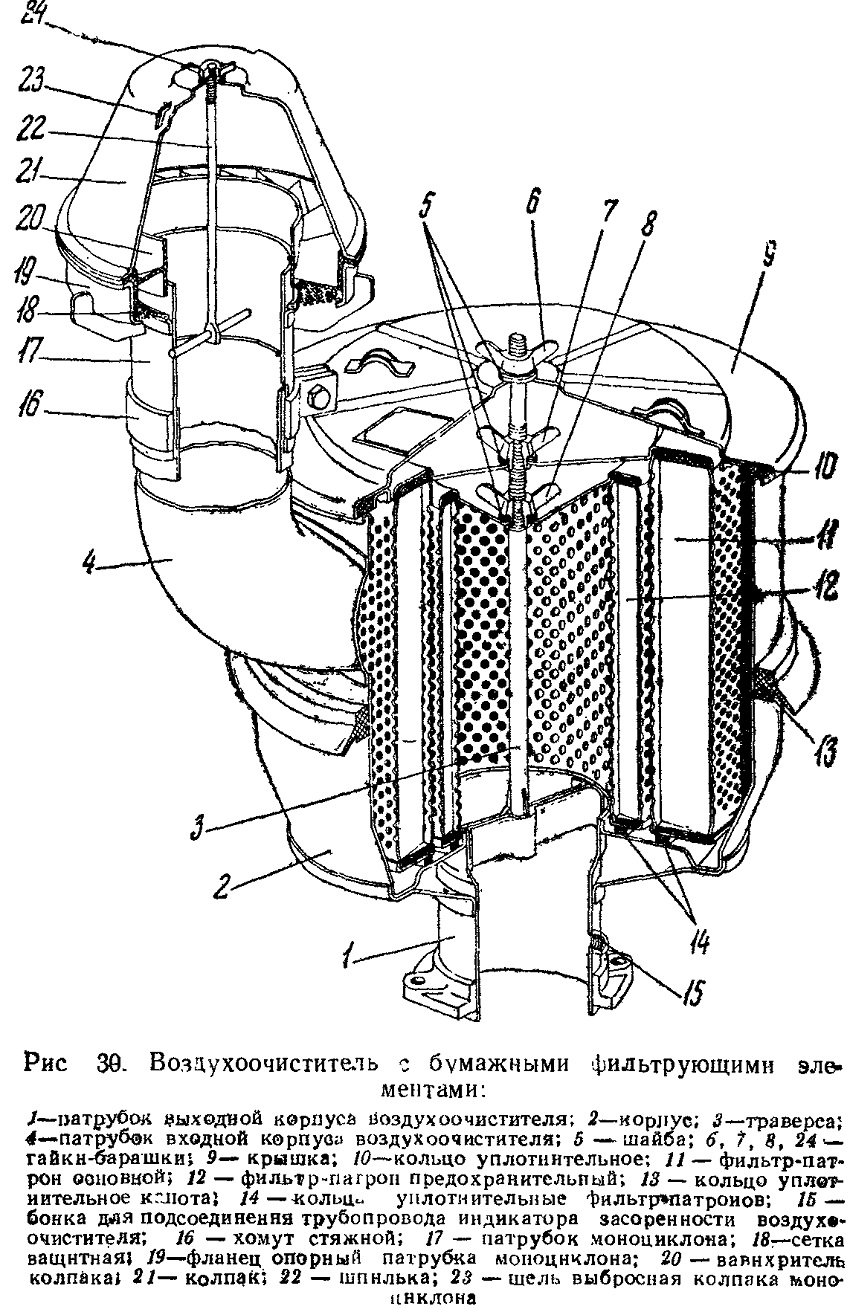

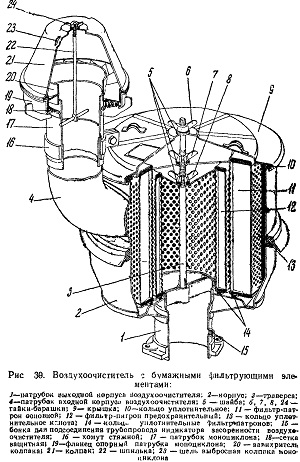

Рис 30. Воздухоочиститель с бумажными фильтрующими
элементами
Крышка 9 с уплотнительным кольцом 10
устанавливается на траверсе 3 и прижимается к корпусу гайкой-барашком 6
с шайбой 5. Фильтр-патроны воздухоочистителя состоят из наружной и
внутренней сеток, бумажной фильтрующей шторы, заключенной внутри сеток и
донышек, скрепленных герметично эпоксидной смолой.
Воздух под действием разрежения, создаваемого колесом компрессора
турбокомпрессора, пройдя через первую ступень воздухоочистителя,
попадает внутрь корпуса 2. Проходя последовательно через фильтр-патроны
11 и 12, воздух очищается от пыли и через выходной патрубок 1 и патрубок
кронштейна воздухоочистителя поступает в турбокомпрессор. При этом
предохранительный фильтр-патрон выполняет роль гарантийного элемента для
защиты дизеля от пыли в случае повреждения основного фильтр-патрона.
Для обеспечения надежной работы воздухоочистителя во время эксплуатации
соблюдайте следующие правила: ие допускайте попадания воды в
воздухоочиститель при мойке дизеля; перед агрегатированием трактора с
дождевальной установкой обязательно промойте основной и
предохранительный фильтр-патроны в моющем растворе; при запуске дизеля в
холодное время года категорически запрещается вводить факел в
воздухозаборный патрубок воздухоочистителя; для предохранения
фильтр-патронов от загрязнения продуктами сгорания работа дизеля в
помещении не допускается.
Индикатор засоренности. Для контроля за степенью засоренности
фильтр-патронов и определения необходимости проведения технического
обслуживания воздухоочистителя на дизеле предусмотрен индикатор
засоренности ИЗВ-700. Он установлен на кронштейне (рис. 31) и
трубопроводом 1 сообщается с полостью выходного патрубка 7
воздухоочистителя.
Индикатор засоренности механического действия. Сигнализирующим
устройством индикатора является барабан 11 с ярко-красной окраской по
окружности. Автоматическое срабатывание индикатора происходит при
загрязнении фильтр-патронов воздухоочистителя, а следовательно,
увеличении разрежения в выходном патрубке корпуса воздухоочистителя. При
этом в окнах колпака 12 индикатора появляется ярко-красный сиг-кал,
указывающий на необходимость проведения технического обслуживания.
После проведения технического обслуживания воздухоочистителя барабан
индикатора возвращают в исходное положение, для чего необходимо диск 10
с накаткой повернуть до упора в направлении, указанном стрелкой,
нанесенной на диске.
Индикатор входит в комплект поставки дизеля и находится в ящике ЗИП.
Для установки индикатора засоренности необходимо из отверстия монтажного
штуцера 6 удалить проволоку, после чего вывернуть резьбовую пробку из
втулки 5 трубопровода, а иа ее место ввернуть индикатор. Установку и
снятие индикатора следует производить ключом за шестигранник монтажного
штуцера.
Индикатор следует оберегать от ударов и загрязнения
прозрачного колпака, ремонту он не подлежит. При поломке или отказе
индикатора его необходимо снять с дизеля, а втулку трубопровода
заглушить резьбовой пробкой. В этом случае техническое обслуживание
воздухоочистителя производится через одно ТО-2, а в условиях повышенной
запыленности при ТО-2.
Индикатор засоренности воздухоочистителя может устанавливаться в кабине
трактора.
Для обеспечения надежной работы воздухоочистителя
во время эксплуатации соблюдайте следующие правила: не допускайте
попадания воды в воздухоочиститель при мойке дизеля; перед
агрегатированием трактора с дождевальной установкой обязательно промойте
основной и предохранительный фильтр-патроны в моющем растворе; при
запуске дизеля в холодное время года категорически запрещается вводить
факел в воздухозаборный патрубок воздухоочистителя; для предохранения
фильтр-патронов от загрязнения продуктами сгорания работа дизеля в
помещении не допускается.

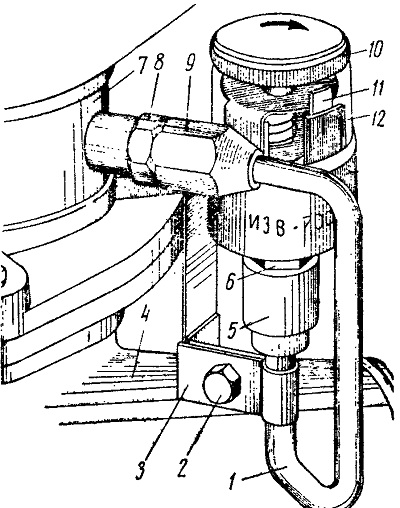

Рис. 31.. Установка индикатора засоренности:
1- трубопровод; 2 —болт; 3—кронштейн трубопровода; 4 — кронштейн
воздухоочистителя; б — втулка трубопровода; 6 —штуцер монтажный
индикатора; 7 — патрубок выходной корпуса воздухоочистителя; 8—штуцер; 9
— гайка накидная; 10— диск индикатора; 11 — барабан индикатора; 12 —
колпак корпуса индикатора прозрачный.
