МЕХАНИЗМ НАВЕСКИ ТРАКТОРОВ Т-150 И Т-150К

ГЛАВА 5
РЕМОНТ ГИДРАВЛИЧЕСКОЙ НАВЕСНОЙ СИСТЕМЫ ТРАКТОРОВ Т-150 И Т-150К

Тракторы Т-150 и Т-150К оборудованы унифицированной раздельно-агрегатной гидравлической навесной системой, которая состоит из двух основных частей: механизма навески и гидравлической системы.

МЕХАНИЗМ НАВЕСКИ ТРАКТОРОВ Т-150 И Т-150К

Механизм навески представляет собой рычажно-шарнирный четырехзвенник, к трем точкам которого крепят необходимое оборудование. Механизм навески установлен сзади трактора на двух опорных стойках, закрепленных на кронштейнах и бугелях рамы трактора Т-150, и непосредственно на кронштейнах задних секций рамы трактора Т-150К.

В механизм навески входят верхняя ось, вал с подъемными и упорными рычагами, центральная тяга, два раскоса, две ограничительные цепи и нижняя ось с двумя продольными нижними тягами.

Для разборки и сборки механизма навески используют стенд ОР-6361 ГОСНИТИ, который состоит из сварной рамы, представляющей собой пространственную ферму, на верхнем усиленном брусе которой установлены два горизонтальных гидроцилиндра 5 (рис. 89), два неподвижных и откидной упоры.

На правом переднем брусе установлен вертикальный гидроцилиндр 7 с приспособлением для снятия пружин амортизатора верхней тяги. Внутри рамы смонтирован гидропривод 9 стенда, который состоит из бака, электродвигателя, насоса и гидрораспределителя. Органы управления гидроприводом вынесены на переднюю панель рамы. Рядом расположены кнопки пуска и остановки электродвигателя.

Рама стенда закрыта щитками, а гидроцилиндры верхнего бруса — кожухами.

Положения приспособлений стенда при сборке механизма навески показаны на рисунке 90, а установка амортизатора верхней тяги при его разборке на стенде — на рисунке 91.

К основным дефектам механизма навески относятся деформация, трещины, изломы, ослабление заклепок, повреждение резьбы, износ и скручивание шлицов, износ наружной поверхности нижней оси, вала рычагов, пальцев и болтов, отверстий упорного рычага, продольной стяжки, кронштейна бугеля (правого и левого), рычага

штока, вилки и головки верхней и нижней тяг, подъемного рычага (правого и левого).

Деформированные детали выравнивают в нагретом состоянии. Детали с трещинами и изломами восстанавливают электросваркой. Ослабленные заклепки заменяют. Изношенные детали восстанавливают электросваркой с последующей механической обработкой или используют ремонтные детали (табл. 61).

Изношенное отверстие вилки нижних тяг под соединительную тягу до размера более 28 мм рассверливают под ремонтную втулку до диаметра 32т0 05 мм. Затем запрессовывают ремонтную втулку с наружным диаметром ЗЗД’в» мм и внутренним 26;"“;” мм.

Отверстие вилки под палец тяги, изношенное до размера более 25 мм, рассверливают под ремонтную втулку до 29'°'&45мм. Затем запрессовывают ремонтную втулку с наружным диаметром 29lo’, 1 о? мм и внутренним 23°>28мм. Несоосность отверстий под соединительную тягу проверяют калибром диаметром 26 мм, который должен проходить через оба отверстия.

В отремонтированном механизме навески винты растяжки ввертывают в муфту растяжки до упора в торцы колпаков. Проворачиваиие колпаков не допускается. Муфта растяжки должна проворачиваться иод действием момента не менее 60 Н -м (6 кгс -м).

Следует иметь в виду, что несовпадение склепанных деталей допускается не более 0,5 мм.

Яблоко верхней тяги и нижней тяги, а также малое яблоко должны проворачиваться в любой плоскости от усилия 200 Н (20 кгс) на плече 500 мм.

Верхняя ось должна проворачиваться на втулках вала рычагов от усилия руки на плече 300 мм.

Зазор между пальцем и отверстием шарнира, а также между сферой яблока и гнездом не должен превышать 1,5 мм.

Рис. 89. Стенд для разборки и сборки механизма навески тракторов Т-150 и Т-150К:
1 - электрошкаф; 2 и 6 — наставки; 3 и 4 — упоры; 5 —. гидроцилиндр; 7 — вертикальный гидроцилиндр; 8 — гидрораспределитель; 9 гидропривод стенда.

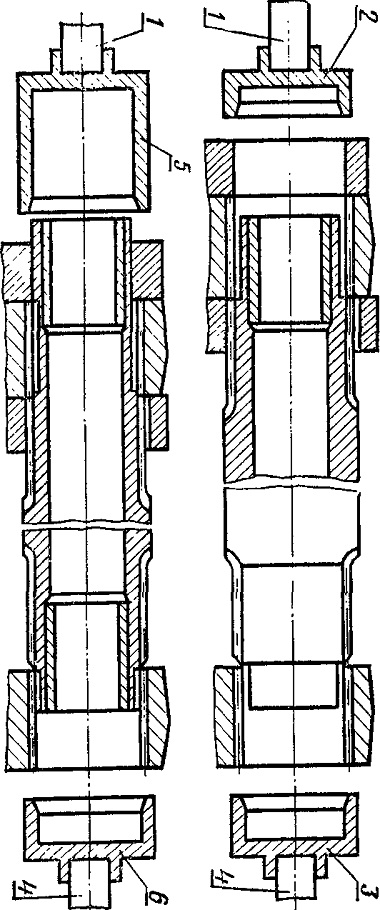

Рис. 90. Положения приспособлении стенда при сборке механизма навески:
1 — шток левого горизонтального гидроцилиндра стенда; 2 и 3 — наставки для сборки механизма навески трактора Г-150; 4 — шток правого горизонтального гидроцилиндра стенда; 5 и 6 - наставки для сборки механизма навески трактора Т-150К..

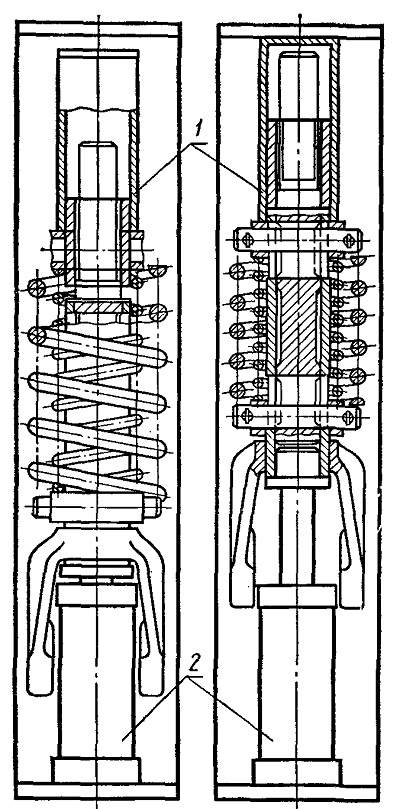

Рис. 91. Установка амортизатора верхней тяги при его разборке и сборке:
1- наставка; 2 — гидроцилиндр

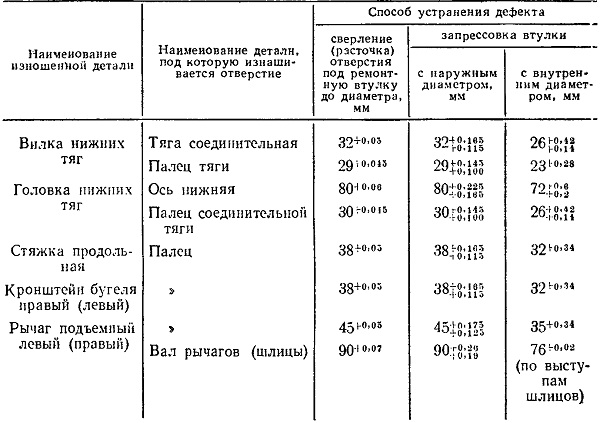

Таблица 61. Ремонт деталей навескн при помощи использования ремонтных деталей
