РАМА ТРАКТОРОВ Т-150 И Т-150К
Рамы тракторов Т-150 и Т-150К клепанные из продольных швеллерных
лонжеронов, соединенных между собой поперечными брусьями. Рама трактора
Т-150К состоит из передней и задней частей, соединенных двойным
шарниром. Передняя часть рамы имеет кронштейны для крепления рессор
подвески переднего моста, а к кронштейнам задней части рамы крепят
задний мост и верхнюю ось навески. Оба шарнира рамы блокируют.
В постели задних кронштейнов трактора Т-150 устанавливают задний мост.
Кроме того, к лонжеронам прикреплены кронштейны для поддерживающих
роликов, шаровых опор натяжного устройства направляющего колеса,
промежуточных звеньев амортизирующих устройств, для крепления коленчатой
оси и упоры для ограничения ее хода.

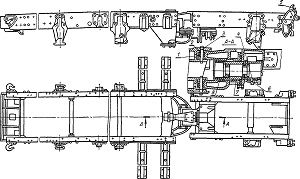

Рис. 87. Рама трактора Т-150К
