ПОДДЕРЖИВАЮЩИЙ РОЛИК ТРАКТОРОВ Т-150 И Т-150К

Ремонт поддерживающего ролика тракторов Т-150 и Т-150К

К основным дефектам ролика относятся трещины и изломы, повреждение резьбы, износ поверхностей под шарикоподшипники (табл. 55), вмятины на защитном кольце

кронштейна ролика, ослабление посадки оси кронштейна, износ торцевой поверхности уплотнительного кольца, поломка усиков стопорного стакана корпуса уплотнения, пружины и уменьшение ее упругости, повреждение резинового кольца.

При трещинах и изломах детали поддерживающего ролика выбраковывают. Стопорный стакан корпуса уплотнения с обломанными усиками заменяют новым. Поврежденное резиновое кольцо и поломанную пружину выбраковывают. Допускается использовать пружину, если она на высоте 22 мм имеет усилие сжатия не менее 230 Н (23 кгс).

При повреждении резьбы нарезают увеличенную резьбу или устанавливают ремонтную резьбовую пробку. Смещение осей восстановленных резьбовых отверстий допускается не более чем на 0,25 мм от их номинального расположения.

Изношенные поверхности поддерживающего ролика под шарикоподшипники растачивают, проводят местное осталивание и обрабатывают их до номинального размера.

Ось кронштейна поддерживающего ролика в местах износа под шарикоподшипники и кронштейн наплавляют виброконтактным способом, обтачивают и шлифуют до номинального размера.

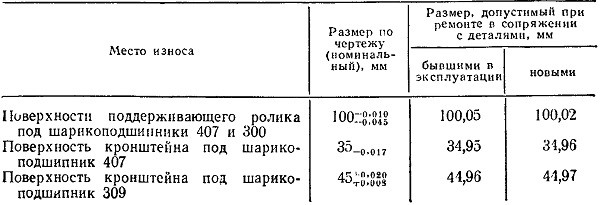

Таблица 55. Размеры изнашиваемых поверхностей деталей поддерживающего ролика
