НАПРАВЛЯЮЩЕЕ КОЛЕСО ТРАКТОРОВ Т-150 И Т-150К





Разборка цилиндра гидронатяжения гусеницы тракторов Т-150 и Т-150К









 Отвертывают гайку и вынимают шток цилиндра, снимают с корпуса гайки, сальник и чистики. Разбирают корпус цилиндра: вывертывают пробку, масленку, корпус клапана, снимают пластинчатый клапан и выпрессовывают втулку. При разборке штока снимают с него шайбу, пружину, прижим, опорное кольцо, манжеты и нажимное кольцо. Снимают с канавки штока кольцо и выпрессовывают из головки штока втулку.









Ремонт коленчатой оси тракторов Т-150 и Т-150К





 К основным дефектам оси относятся износ ее под втулки и роликоподшипники (табл. 54), повреждение резьбы, вмятины на обойме уплотнения, трещины и изломы.

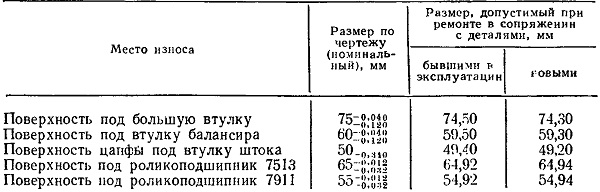

Таблица 54. Размеры изнашиваемых поверхностей коленчатой оси











Изношенные поверхности под втулки и роликоподшипники наплавляют виброконтактным способом, применяя наплавочную проволоку 1,8 Нп-50, затем обтачивают и шлифуют до номинального размера. Посадочные поверхности под подшипники качения при небольшом износе целесообразно восстанавливать при помощи эластомера ГЭН-150В.

Поврежденную резьбу наплавляют виброконтактным способом, обтачивают на токарном станке и нарезают новую резьбу.

Вмятины на обойме уплотнения коленчатой оси правят. Поврежденную обойму удаляют и приваривают новую.

При наличии сквозных трещин и изломов коленчатую ось выбраковывают.
