На валу привода переднего моста трактора Т-150К установлен центральный (ленточный) тормоз плавающего типа.

Разборка центрального тормоза тракторов Т-150 и Т-150К

Вывертывают установочный винт, вынимают валик и снимают рычаг центрального тормоза с кронштейна рычага. Разъединяют корпус 14 (рис. 77) компенсатора и переходной рычаг, расшплинтовав и вынув палец. Вынимают из ушка компенсатора шплинт,
отвертывают гайку, снимают шайбу, пружину и корпус компенсатора.

Отсоединяют от кронштейна центрального тормоза тягу ленты 5 и ушко ленты, расшплинтовав и вынув два пальца. Отвертывают регулировочную гайку остановочного тормоза с тяги ленты и вынимают тягу из траверсы ленты центрального тормоза.

Если необходимо, срубают головки заклепок, отсоединяют шесть колодок и ушко от ленты и снимают траверсу ленты центрального тормоза.

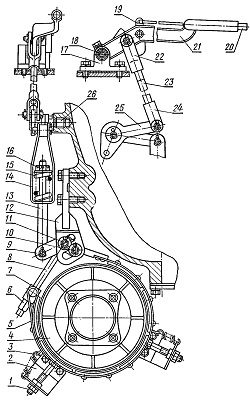

Рис. 77. Центральный тормоз:

1- регулировочный болт; 2. 12 и 17 — кронштейны; 3 — оттяжная пружина; 4 — барабан; 5 — лента тормоза; б и 16 — гайки; 7 — втулка; 8 — регулировочная тяга; 9 и 25 — двуплечие рычаги; 10 и 11 — пальцы; 13 — тяга компенсатора; 14 — корпус компенсатора; 15 — пружина компенсатора; 18 — ось рычага управления; 19 — защелка; 20 — кнопка; 21 — рычаг управления; 22 и 24 — вилки; 23 — тяга; 26 — ось двуплечего рычага
