Разборка главной передачи тракторов Т-150 и Т-150К

ВЕДУЩИЙ МОСТ ТРАКТОРОВ Т-150 И Т-150К

Разборка главной передачи тракторов Т-150 и Т-150К

Снятую с заднего моста главную передачу разбирают на стенде ОР-6316 ГОСНИТИ.

Стенд представляет собой стационарную установку, состоящую из рамы, колонны 3 (рис. 57), поворотной скобы 8, силового механизма 7 и гидростанции 9.

Поворотная скоба предназначена для установки главной передачи или ее сборочных единиц при выполнении разборочно-сборочных операций.

Главную передачу закрепляют на скобе двумя механическими прихватами 4.

Скоба вместе с главной передачей может поворачиваться на 360 Q и фиксироваться через каждые 90 °.

Поворачивают скобу вручную, управляют фиксатором 11 ножной педалью 1. Внутрь колонны вмонтирован привод фиксатора поворота скобы.

Силовой механизм представляет собой двухсторонний гидравлический пресс, смонтированный на поворотной рычажной системе с противовесом 10.

При выпрессовке деталей силовой механизм жестко связывается со скобой стенда и представляет собой замкнутый силовой контур.

При выполнении разборочных операций, не требующих применения гидроцилиндра 6, силовой механизм отсоединяют от скобы стенда и переводят в верхнее положение на угол 60 ° относительно горизонтальной плоскости.

Жесткая связь силового механизма со скобой обеспечивается замками 5.

Поворачивают силовой механизм и управляют замками вручную.

Для выполнения разборочных работ стенд снабжен комплектом технологической оснастки. На рабочем месте стенд устанавливают без фундамента.

Техническая характеристика стенда: номинальное давление в системе — 9,8 МПа (98 кгс/см2), толкающее усилие на штоке цилиндра — 6,3-1000 Н (6,3 тс), угол поворота скобы — 360 °, угол фиксации скобы —90 мощность электродвигателя гидростанции — 3000 Вт, частота вращения коленчатого вала — 23,67 с-1, габаритные размеры — 1215 х 1350 х 1560 мм, масса — 800 кг.

После установки главной передачи на стенд ее разбирают на сборочные единицы. При помощи захвата (деталь 70.7878-6635) снимают дифференциал, предварительно сняв регулировочные гайки и наружные кольца конических подшипников. Выпрессовывают стакан подшипников ведущей шестерни из корпуса главной передачи (рис. 58, а), предварительно отвернув гайку и сняв шайбу и фланец со шлицевого конца шестерни, а также крышку корпуса в сборе с уплотнением и маслогонное кольцо.

Для разборки дифференциала используют подставку (рис. 58, е). При этом разъединяют левую и правую коробки дифференциала, сни-мают с пальцев дифференциала сателлиты и опорные шайбы, а с фланцев коробки дифференциала — две шестерни полуосей с шайбами.

Следует иметь в виду, что в главных передачах тракторов Т-150К, выпускаемых с конца 1974 г., между торцами шестерен полуосей и крышками корпуса установлено не по одной шайбе, а по четыре стальных диска трения автоматической блокировки.

Спрессовывают ведомую шестерню с левой коробки дифференциала, предварительно выпрессовав 12 стяжных болтов.

Стакан подшипников ведущей шестерни разбирают в такой последовательности. При помощи гидроцилиндра силового механизма стенда, пустотелой наставки, скобы и подставки выпрессовывают ведущую шестерню (рис. 58, б), используя наставку, съемник и кольцо, на той же подставке выпрессовывают одно кольцо подшипника (рис. 58, в), а перевернув стакан и заменив съемник, выпрессовывают другое наружное кольцо подшипника (рис. 58, г).

Разукомплектовывать ведущую и ведомую шестерни не допускается.

Для транспортировки корпуса главной передачи используют захват (деталь 70.7878-6605).

Разборка главной передачи трактора Т-150 упрощается из-за отсутствия дифференциала.

Рис. 57. Стенд для разборки главной передачи:
1- педаль; 2 корзина; 3 — колонна; 4 — прихват; 5 — замок; 6 — гидроцилиндр; 7 — силовой механизм; 8 — поворотная скоба; 9 — гидростанция; 10 —противовес;
11- фиксатор.

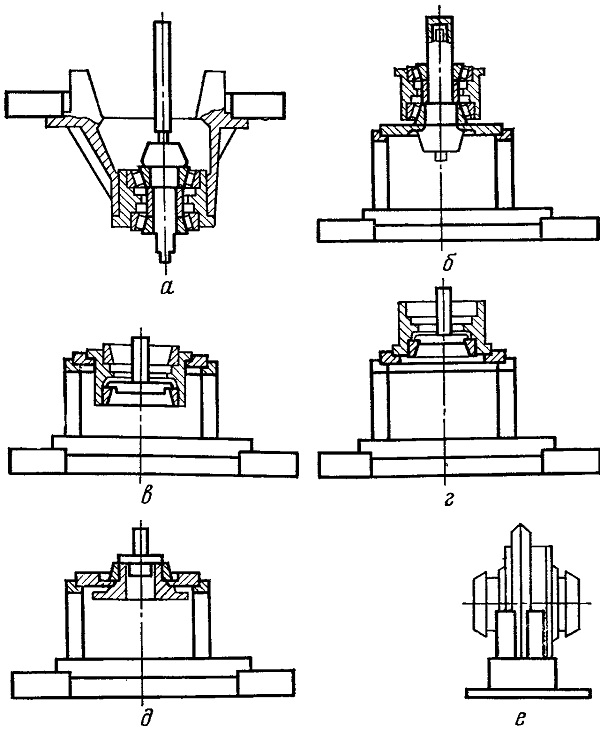

Рис. 58. Положения приспособления стенда ОР-6316 ГОСНИТИ во время разборки главной передачи:
а — выпрессовка стакана подшипников; б — выпрессовка ведущей шестерни; в и г — выпрессовка колец подшипников; д — спрессовка кольца подшипников с фланца коробки дифференциала; е — подставка для разборки дифференциала.
