Направляющее колесо трактора Т-74

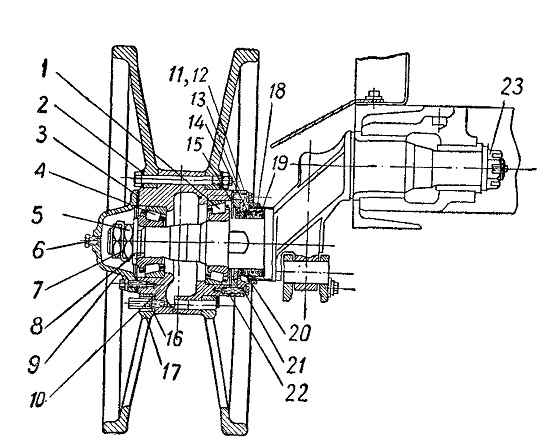

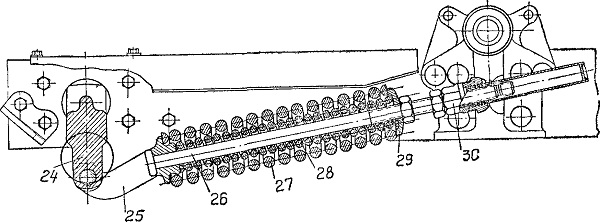

Рис. 94. Направляющее колесо.
Группа 74.32 (Направляющее колесо)
№ позиции на рис.
94 |
Обозначение |
Наименование детали |
Количество ка
трпктор |
Материал |
|
75.32.011-1Р |
Ось коленчатая с
коль |
|
|
|
|
цом
|
2 |
— |
24 |
75.32.101-1 |
Ось коленчатая |
2 |
Сталь 40Х |
25 |
75.32.102-2 |
Внлка
|
2 |
Сталь 45Л |
26 |
75.32.103 |
Болт натяжной . . . |
2 |
Сталь 45 |
к ^ |
|
|
§ а |
|
№ пози на рис. |
Обозначение |
Наименование детали |
а
и £ £ |
Материал |
29 |
75.32,104-1 |
Шайба упорная . . . |
2 |
Сталь 45Л-1 |
30 |
75.32.105 |
Гайка
регулировочная . |
2 |
Сталь 55Л |
Заимствованные узлы и детали
27 |
55.32.120-1 |
Пружина большая . . |
2 |
Сталь 55С2 |
28 |
55.32.121 |
Пружина малая . . . |
2 |
Сталь 55С2 |
11 |
54.32.022 |
Корпус уплотнения в |
|
|
|
|
сборе
|
2 |
_ |
18 |
54.32.023 |
Пружина уплотнения |
|
|
|
|
в сборе
|
2 |
— |
17 |
54.32.401-1А |
Обод направляющего |
|
|
|
|
колеса
|
2 |
Сталь 45Л1 |
10 |
54.32.402-1 |
Ступица
|
2 |
Чугун СЧ 1-5-32 |
9 |
54.32.403 |
Крышка
|
2 |
Чугун СЧ 12-28 |
8 |
54.32.408 |
Шайба с лыской . .
. |
2 |
Сталь 20 |
15 |
54.32.426-1 |
Кольцо
уплотнительное |
2 |
Сталь ШХ15 |
13 |
54.32.427-1 |
Кольцо уплотнения |
2 |
Чугун СЧ 15-32 |
12 |
54.32.428-1 |
Щиток уплотнения . |
2 |
Чугун СЧ 15-32 |
21 |
54.32.429 |
Кольцо
уплотнительное |
|
|
|
|
малое
|
2 |
Сталь ШХ15 |
20 |
54.32.430 |
Чехол уплотнения .
. |
2 |
Резина |
22 |
54.32.431 |
Прокладка
.... |
2 |
Картон |
19 |
54.32.434-1 |
Шайба нажимная . .
. |
4 |
Сталь 45 |
16 |
54.32.435 |
Пробка
|
2 |
Сталь 40 |
7 |
54.32.456 |
Шайба замковая . .
. |
2 |
Сталь 10 |
14 |
54.32.474-2 |
Кольцо
|
2 |
Резина |
5 |
54.25.437 |
Гайка
|
4 |
Сталь 40 |
3 |
А32-4 |
Прокладка крышки .
. |
2 |
Картон |
2 |
А32-21-01 |
Шайба замковая . .
. |
12 |
Сталь 10 |
23 |
А32-24Б |
Гайка оси
|
2 |
Сталь 45Л |
1 |
ГПЗ-7513К-1 |
Роликоподшипник ко |
|
|
|
|
нический
.... |
2 |
— |
4 |
ГПЗ-7609К |
Роликоподшипник ко |
|
|
|
|
нический
.... |
2 |
— |
6 |
ПК-Vs" |
Пробка
|
2 |
Сталь 45 |
